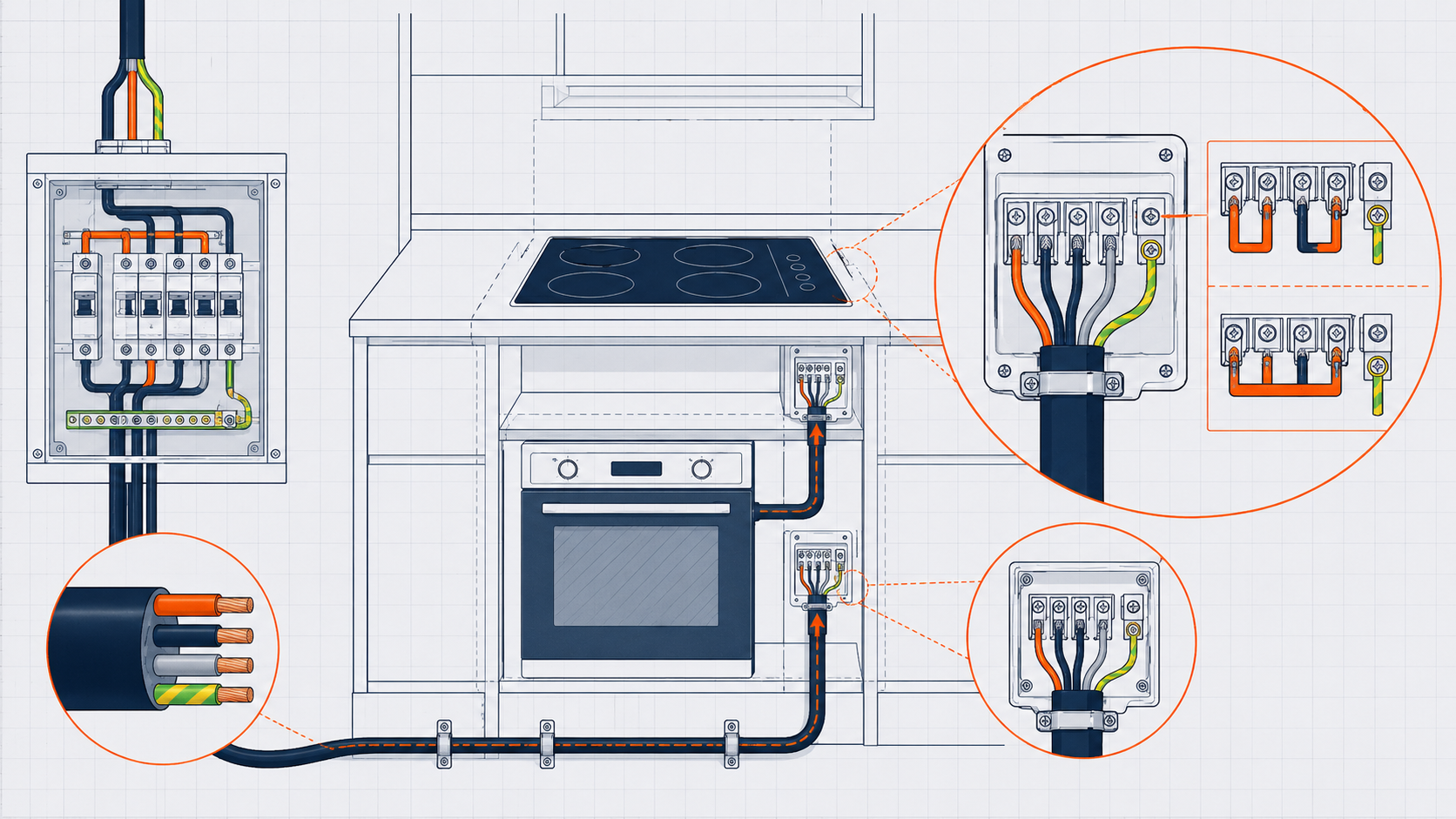

Як підключити варильну поверхню й духову шафу

Варильну поверхню й духову шафу підключають так: від щита кидають окрему силову лінію, переріз кабелю обирають під сумарну потужність (зазвичай 6 мм2 на варильну 7-9 кВт), на цю лінію ставлять окремий автомат і дифавтомат або ПЗВ. Варильну заводять на клемну колодку за схемою 1 фази чи 3 фаз із правильними перемичками, духовку частіше вмикають у потужну розетку 16 А, а заземлення підключають обовʼязково. Калькулятор нижче порахує точний переріз під вашу потужність.

Калькулятор нижче порахує потрібний переріз кабелю під сумарну потужність варильної й духовки та довжину лінії – почніть саме з нього, бо від перерізу залежать і номінал автомата, і безпека всієї лінії.

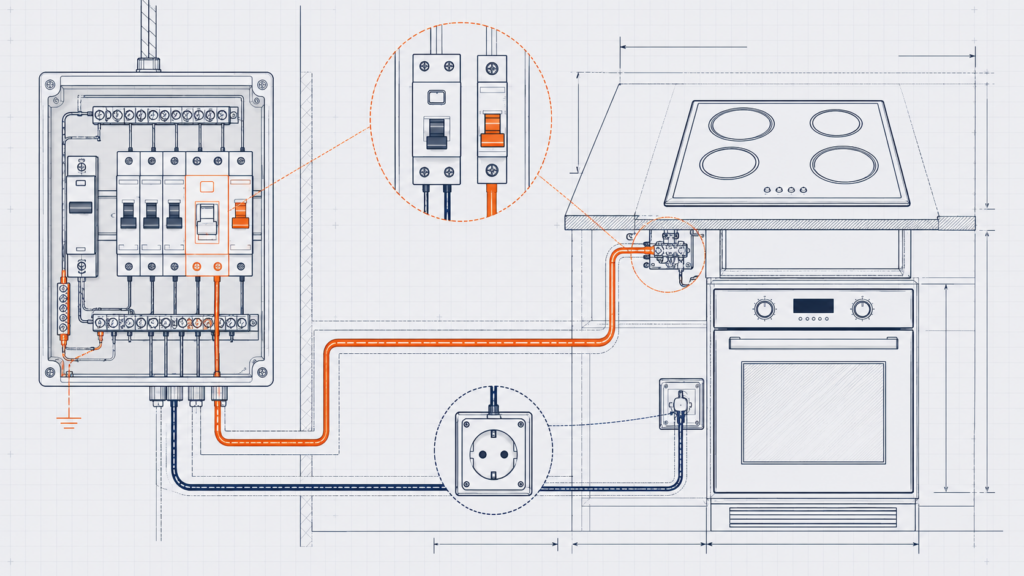

Чому потрібна окрема силова лінія?

Бо варильна поверхня й духовка – це найпотужніші споживачі на кухні, і живити їх від загальної розеткової групи небезпечно. Окрема силова лінія – це кабель, що йде напряму від щита до техніки через власний автомат, без проміжних розеток освітлення чи дрібної техніки.

Варильна поверхня видає 7-9 кВт, духовка – ще 2-3,5 кВт. Якщо завести їх на звичайну розеткову групу 2,5 мм2 з автоматом 16 А, лінія постійно працюватиме на межі: кабель гріється, автомат вибиває, ізоляція старіє за рік. Тому під потужну кухонну техніку завжди тягнуть індивідуальну лінію. Якщо ви тільки заходите в ремонт і не знаєте, у якій послідовності робити електрику, спершу подивіться загальний гайд З чого почати ремонт – там розкладено порядок робіт, у якому силові лінії під кухню кидають разом із рештою проводки, до чистового оздоблення.

Масштаб питання показує статистика: за даними ДСНС України за 2023 рік порушення правил улаштування й експлуатації електроустановок спричинили близько 27 тисяч пожеж у житловому секторі, і потужна кухонна техніка на занадто тонкому кабелі – одна з типових причин перегріву.

Як підібрати переріз кабелю під потужність?

Переріз обирають за сумарним струмом, який лінія повинна витримувати тривало, з запасом. Замало – кабель гріється й плавить ізоляцію, забагато – зайві гроші. Для варильної поверхні 7-9 кВт стандарт – мідний кабель 6 мм2, для духовки окремо вистачає 2,5 мм2.

За нормами ДБН В.2.5-23:2010 і ПУЕ (редакція 2017) мідний провідник перерізом 2,5 мм2 у схованій проводці розрахований приблизно на 27 А (до ~5,9 кВт), 4 мм2 – близько 38 А (до ~8,3 кВт), а 6 мм2 – близько 46 А (до ~10 кВт). Саме тому під варильну на 7-9 кВт беруть 6 мм2: тонший кабель працюватиме на межі й перегріватиметься.

На практиці на лінію варильної поверхні 7,5 кВт беру кабель 6 мм2 і автомат 32 А, а помилка з перерізом 2,5 мм2 «бо так дешевше» закінчується розплавленою клемною колодкою за пів року. Не вгадуйте на око: детальний матеріал про переріз кабелю й калькулятор угорі підкажуть точне значення під вашу потужність і довжину лінії.

«Найдорожча економія – на перерізі кабелю під варильну поверхню. Клієнти просять покласти 2,5 квадрата, щоб заощадити пару сотень гривень. Через рік я перекладаю ту саму лінію вже на 6 квадратів, але вже зі штробленням по готовій плитці й заміною обгорілої колодки. Рахуйте сумарну потужність варильної й духовки одразу, з запасом 20-30 відсотків», – Сергій Ткаченко, ліцензований електрик, 14 років практики.

Автомат, дифавтомат і ПЗВ: що ставити?

На силову лінію кухонної техніки ставлять окремий автомат за перерізом кабелю плюс дифзахист від витоку струму. Автомат захищає кабель від перевантаження й короткого замикання, а ПЗВ або дифавтомат рятують людину від удару при пробої на корпус.

Різниця проста: ПЗВ реагує лише на витік струму, тому його ставлять у парі з автоматом; дифавтомат – це два в одному (автомат + ПЗВ в одному корпусі), він економить місце в щиті. Для мокрої кухонної зони за нормами ПУЕ потрібен дифзахист на 30 мА. На практиці під варильну ставлю дифавтомат C32 30 мА – він і від перевантаження захищає, і від витоку, і не займає два модулі в щиті.

Якщо ви збиратимете щит самостійно, заздалегідь прочитайте як зібрати електрощит – там розписано порядок установки автоматів, ПЗВ і шин нуля та заземлення. А загальну логіку розводки на групи дивіться в матеріалі як зробити електропроводку.

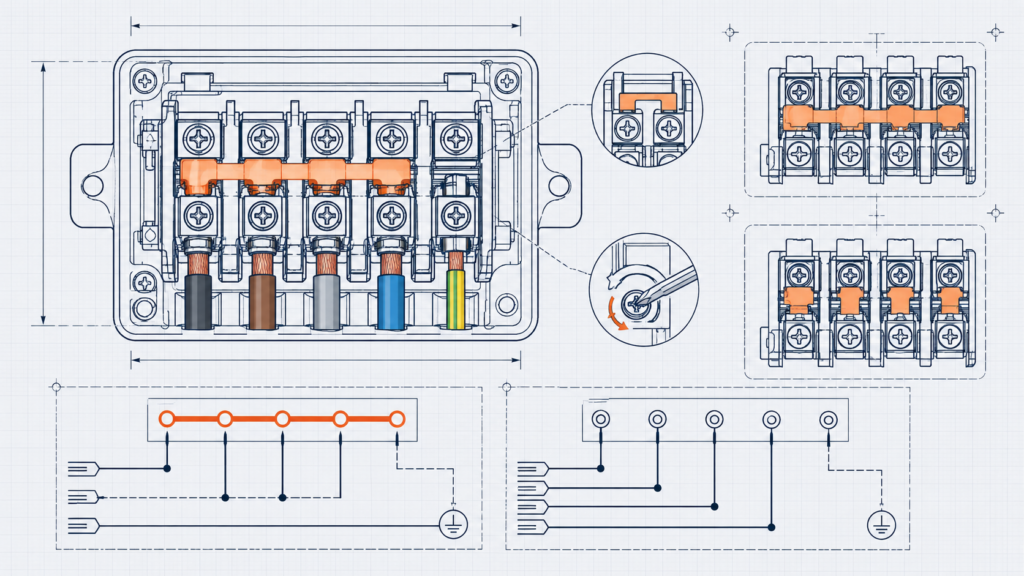

Клемна колодка варильної: 1 фаза чи 3 фази?

Більшість квартирних варильних підключають на 1 фазу – це стандарт для української побутової мережі 220 В. Трифазне підключення (380 В) використовують там, де у щиті заведено три фази й потужність варильної того вимагає. Схему задають перемички на клемній колодці позаду варильної.

Клемна колодка – це група контактів L1, L2, L3, N, N та заземлення на тильній стороні варильної. Виробник кладе в комплект металеві перемички (мости), якими зʼєднують контакти за обраною схемою. Помилка з перемичками – найчастіша причина того, що нова варильна одразу вибиває автомат або працює не на повну.

Як підключити духовку: розетка чи напряму?

Духовку до 3,5 кВт частіше вмикають у потужну розетку 16 А – так її зручно відключати й виймати для обслуговування. Підключення напряму на клеми застосовують лише для потужніших духовок або коли поруч немає місця під розетку.

Більшість окремих духових шаф іде з вилкою або під розетку 16 А: достатньо кабелю 3×2,5 мм2 і автомата 16 А на окремій лінії. Розетку для духовки ставлять не за самим приладом (там жарко й тісно), а в сусідній шафі або збоку, щоб був доступ до вилки. На практиці виводжу під духовку окрему розетку 16 А в нижню шафу поряд – так духовку можна знеструмити вилкою, не лізучи в щит.

Чому заземлення обовʼязкове?

Бо саме заземлення відводить струм при пробої на металевий корпус і дає спрацювати захисту, рятуючи людину від удару. Варильна поверхня й духовка – це металеві прилади у вологій кухонній зоні, тому трижильний кабель із заземленням тут не опція, а норма.

Коли в корпусі варильної відбувається пробій ізоляції, без заземлення корпус опиняється під фазою й чекає, поки людина його торкнеться мокрою рукою. Із заземленням і ПЗВ струм витоку миттєво відводиться, дифзахист розриває коло за частки секунди, і небезпека зникає. За нормами ПУЕ для мокрих зон (кухня, ванна) дифзахист на 30 мА фактично обовʼязковий, а заземлення корпусу – умова його роботи.

Типові помилки при підключенні

Найдорожчі помилки – занижений переріз кабелю й неправильні перемички на колодці. Обидві спливають одразу під навантаженням і коштують або заміни лінії, або обгорілої варильної. Нижче – чого варто уникати.

• Тонкий кабель під варильну. 2,5 мм2 на прилад 7-9 кВт гріється й плавить колодку. Під варильну – 6 мм2, рахуйте з запасом.
• Підключення в загальну розеткову групу. Варильна на лінії з рештою кухні постійно вибиває автомат. Тільки окрема силова лінія від щита.
• Неправильні перемички на колодці. Схема 1 фази замість 3 (чи навпаки) дає КЗ або половину потужності. Звіряйте з інструкцією моделі.
• Відсутній дифзахист. На мокрій кухні без ПЗВ чи дифавтомата 30 мА пробій на корпус небезпечний для життя. Дифзахист обовʼязковий.
• Заземлення з нуля. «Занулення» замість справжньої землі – при обриві нуля корпус під фазою. Тягніть PE окремою жилою від щита.
• Слабко затягнуті контакти колодки. Під струмом 33 А слабкий гвинт вигорає за тижні. Протягуйте всі контакти з зусиллям.
