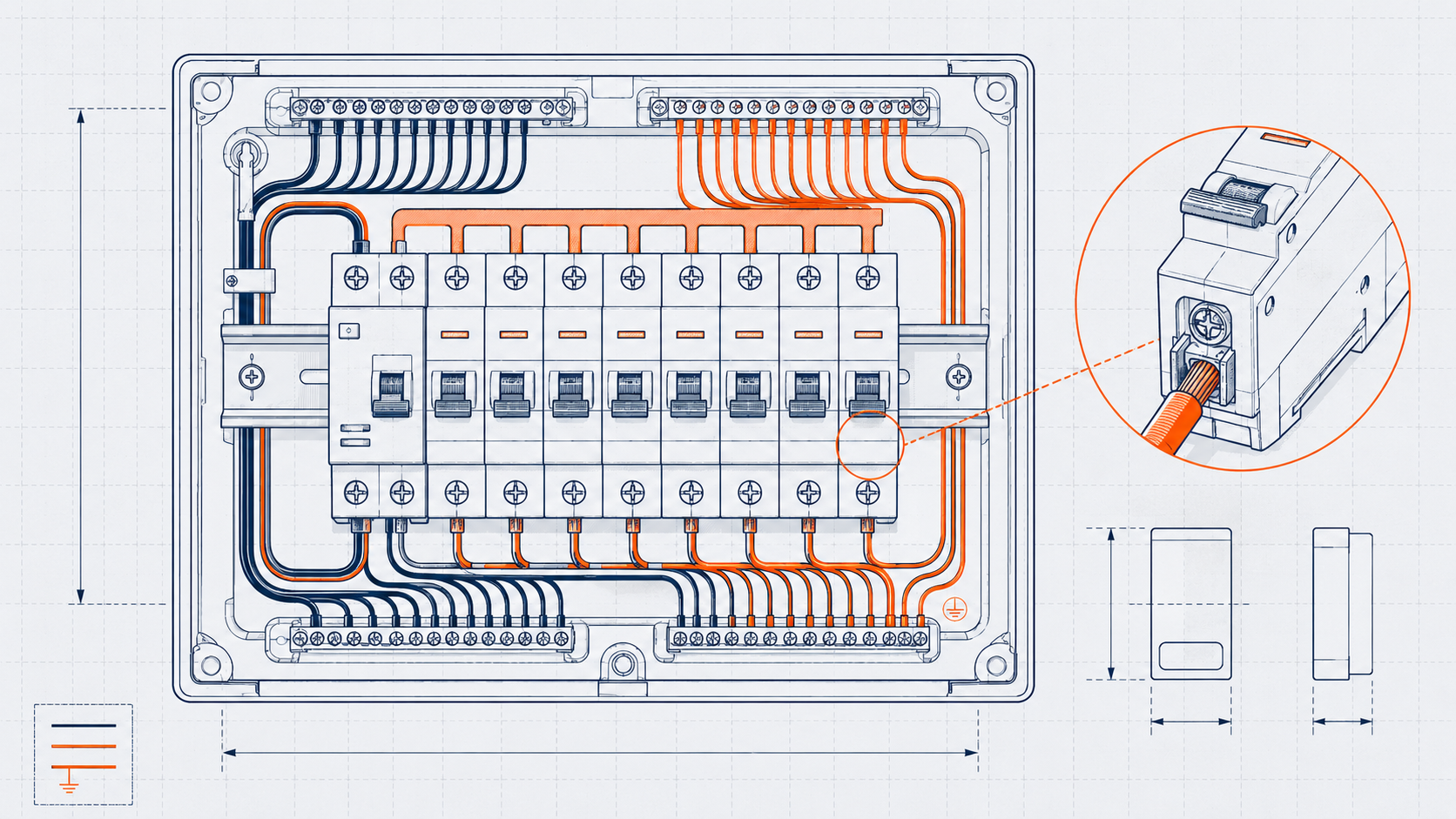

Як зібрати та підключити електрощит

Електрощит – це розподільний пристрій, у якому сходяться ввідний кабель і всі групові лінії квартири чи будинку, а захисні апарати (автомати, ПЗВ, дифавтомати) розривають кожну з них при перевантаженні, короткому замиканні чи витоку струму. Правильно зібраний щит – це не просто ряд автоматів на рейці, а продумана послідовність: ввідний автомат – лічильник – ПЗВ або дифавтомати – групові автомати – шини нуля й землі. Перед роботою знеструмте ввід і перевірте відсутність напруги індикатором.

Калькулятор нижче порахує номінал автомата під конкретну групу за її потужністю й перерізом кабелю – це перший крок перед тим, як розкладати апарати по рейці. Нижче розберемо склад щита, розрахунок номіналів, монтаж на DIN-рейку, маркування ліній і принцип селективності захисту.

З чого складається електрощит?

Базовий квартирний щит складається з ввідного автомата, приладу обліку (лічильника), пристрою захисного відключення або дифавтоматів та групових автоматів на кожну лінію. Усе це монтується на DIN-рейки, а нульові й захисні провідники сходяться на окремих шинах.

Розберемо кожен елемент по черзі. Ввідний автомат – двополюсний (на однофазну мережу) апарат, що розриває і фазу, і нуль одразу. Його номінал підбирають під дозволену потужність і переріз ввідного кабелю – частіше це 40 або 50 А. ПЗВ (пристрій захисного відключення) реагує на витік струму на землю (наприклад, коли людина торкається фази) і відключає лінію за частки секунди при витоку 30 мА. Дифавтомат – це гібрид: автомат і ПЗВ в одному корпусі, він захищає і від перевантаження, і від витоку. Групові автомати – однополюсні апарати, кожен на свою лінію: світло, розетки кімнати, кухня, бойлер, кондиціонер.

Якщо ви тільки плануєте ремонт і не знаєте, на якому етапі збирати щит, спершу подивіться загальний гайд З чого почати ремонт – там розкладено порядок робіт, у якому електрика йде на чорновому етапі, до оздоблення стін, а фінальне збирання щита – вже перед чистовою.

За даними Держстату 2024 року, у новому житловому будівництві України частка квартир із сучасними щитами на ПЗВ або дифавтоматах перевищила 80%, тоді як у житлі до 2010 року вона лишається нижчою за 30%. За нормами ДБН В.2.5-23:2010 на групові лінії розеток обов’язково встановлюють захист від витоку (ПЗВ або дифавтомат) з уставкою не більше 30 мА – це не побажання, а вимога норм.

«Найчастіша помилка, яку я бачу в самостійно зібраних щитах, – це коли всі групи заведені під один загальний ПЗВ. Спрацював витік на пральній машині – і вимикається пів квартири, включно з холодильником і роутером. Я завжди розбиваю навантаження мінімум на два-три ПЗВ, а на вологі зони – кухню, ванну, бойлер – ставлю окремі. Це питання не зручності, а пошуку несправності: коли кожна група під своїм захистом, причину знаходиш за хвилину», – Сергій Ткаченко, ліцензований електрик, 14 років практики.

Як розрахувати номінали автоматів по групах?

Номінал групового автомата підбирають не за потужністю навантаження напряму, а за перерізом кабелю лінії – автомат має захищати саме провід від перегріву. Потужність навантаження визначає мінімальний переріз, а той – максимальний номінал автомата.

Логіка проста: спочатку рахуємо струм навантаження групи, під нього обираємо переріз кабелю, а потім – автомат, номінал якого не перевищує допустимий струм цього кабелю. Калькулятор вище робить цей ланцюжок автоматично, але корисно розуміти базові цифри.

На практиці головне правило: автомат завжди слабша ланка, ніж кабель. Якщо на лінію 2,5 мм² поставити автомат 25 А, кабель перегріється раніше, ніж автомат спрацює, – це класична причина пожеж у проводці. Тому на 1,5 мм² ставлять максимум 10 А (іноді 13 А для світла з потужними групами), на 2,5 мм² – 16 А, не більше. Потужні споживачі – варильну поверхню, бойлер, кондиціонер – завжди виводять на окрему лінію зі своїм автоматом, а не «вішають» на загальну розеткову групу.

Порядок збирання щита на DIN-рейку

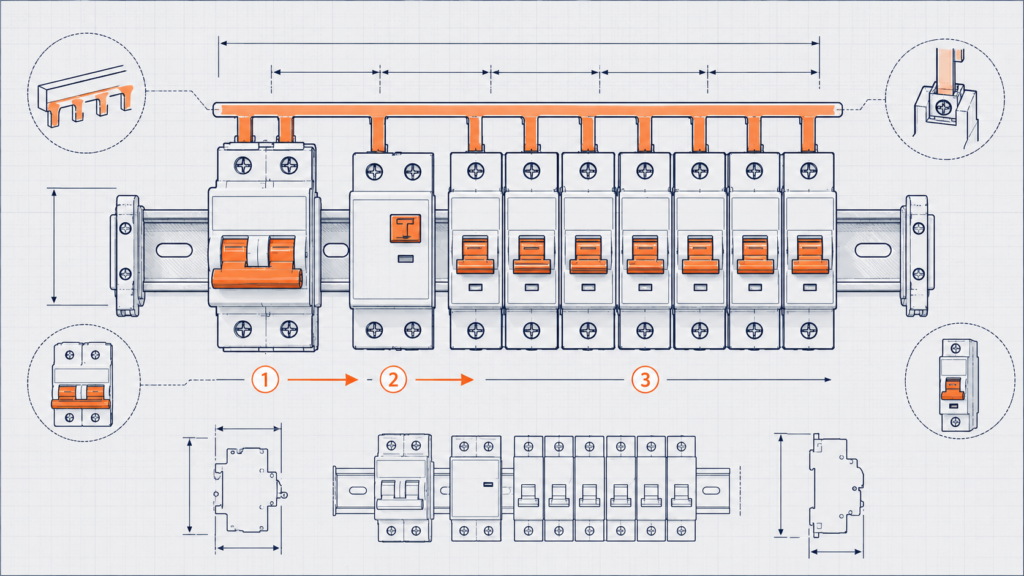

Щит збирають зверху вниз і зліва направо: ввідний автомат – угорі ліворуч, далі ПЗВ або дифавтомати, потім ряд групових автоматів, а нульові й захисні шини – збоку або внизу. Послідовність важлива для зручності й безпеки обслуговування.

З досвіду: на стандартний квартирний щит на 12-18 модулів іде близько 2-3 годин акуратної роботи. Основний час забирає не монтаж автоматів – вони стають на рейку за секунди, – а підготовка й укладання проводів: зачистка, формування петель, маркування. Поспіх тут видно одразу: криво укладені жили й неприбрані хвости – перша ознака недбалого щита.

Навіщо потрібні шини нуля й землі?

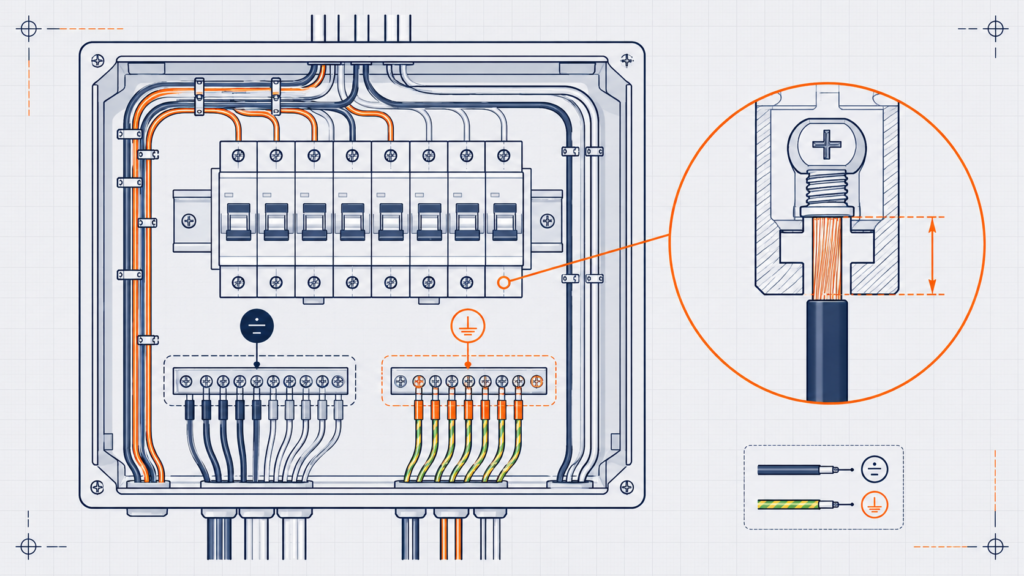

Шини – це загальні мідні або латунні планки з гвинтовими затискачами, до яких сходяться всі нульові (N) і всі захисні (PE) провідники груп. Без них довелось би скручувати десятки нулів і земель в один вузол, що ненадійно й заборонено нормами.

Принцип розділення простий: синя шина N збирає робочі нулі, жовто-зелена шина PE – захисні заземлення. У системі TN-S ці шини не з’єднані між собою в щиті – земля приходить окремою жилою від ввідно-розподільного пристрою будинку. У старих будинках із системою TN-C (без окремої землі) роблять поділ PEN-провідника на N і PE саме в щиті, але це окрема відповідальна операція, яку має виконувати електрик.

За нормами ДБН В.2.5-23:2010 кожен провідник заводиться під окремий гвинт шини – забороняється затискати дві жили в один затискач, бо при ослабленні контакту обидві лінії втрачають нуль або землю. Якщо в групи під одним ПЗВ, їхні нулі заводять на окрему нульову шину цього ПЗВ, а не на загальну, – інакше пристрій постійно вибиватиме від «фальшивого» витоку.

Що таке селективність захисту?

Селективність – це принцип, за яким при аварії спрацьовує лише той захисний апарат, що стоїть найближче до місця несправності, а не вищі по ланцюгу. Простими словами: коротке замикання в розетці має вимкнути груповий автомат цієї лінії, а не ввідний автомат усієї квартири.

Селективність досягають правильним підбором номіналів і характеристик: ввідний автомат завжди більшого номіналу, ніж групові, а іноді й з повільнішою характеристикою спрацювання. Якщо ввідний автомат 40 А, а групові 10-16 А, то при перевантаженні групи спрацює саме груповий, бо його поріг нижчий. Те саме з ПЗВ: ввідний (загальний) ПЗВ ставлять із уставкою 100-300 мА, а групові – 30 мА, щоб витік на конкретній лінії гасив саме її.

На практиці повну селективність у квартирному щиті забезпечити складно й дорого, тому досягають часткової: групові апарати спрацьовують раніше за ввідні в більшості випадків. Головна мета – щоб аварія однієї розетки не залишала без світла всю квартиру. Якщо у вас постійно вибиває саме ввідний автомат при будь-якій проблемі – селективність порушена, і номінали підібрані неправильно.

Як правильно промаркувати лінії?

Кожен автомат у щиті має бути підписаний так, щоб через рік ви (або інший електрик) одразу розуміли, що він вимикає. Маркування – це не формальність, а швидкість пошуку несправності й безпека при ремонті.

Якщо ви тільки прокладаєте лінії під щит, спершу розберіться з розведенням у гайді Як зробити електропроводку – маркування жил починається ще на етапі штроблення й затягування кабелю в гофру, а не у щиті.

Поширені помилки під час збирання щита

Більшість проблем зі щитом – не від браку апаратів, а від помилок у логіці й монтажі. Нижче – типові, які я найчастіше переробляю на об’єктах.

• Завищений номінал автомата. Автомат на 25 А на лінії 2,5 мм² не захищає кабель – він дозволить йому перегрітися. Номінал завжди прив’язують до перерізу.
• Один ПЗВ на всю квартиру. Витік в одному місці знеструмлює все житло, а причину шукати важко. Розбивайте навантаження на кілька ПЗВ.
• Дві жили в одну клему шини. При ослабленні гвинта обидві лінії втрачають нуль або землю. Кожен провід – під свій затискач.
• Нулі груп під ПЗВ заведені на загальну шину. ПЗВ постійно вибиватиме від уявного витоку. Нулі «своїх» груп ведуть на нульовий вихід саме цього ПЗВ.
• Відсутність маркування. Без підписів пошук несправності перетворюється на гру навмання, а ремонт – на ризик.
