Як зробити електропроводку у квартирі: схема й розводка
Електропроводку у квартирі роблять так: складають проєкт, ділять навантаження на групи (освітлення, розетки, потужні споживачі), штроблять стіни й кладуть кабель у гофрі, переріз обирають під навантаження (1,5 мм2 на світло, 2,5 на розетки, 4-6 на плиту), зʼєднання роблять клемами в коробках, кожну групу захищають автоматом і ПЗВ, заземлення тягнуть окремою жилою.

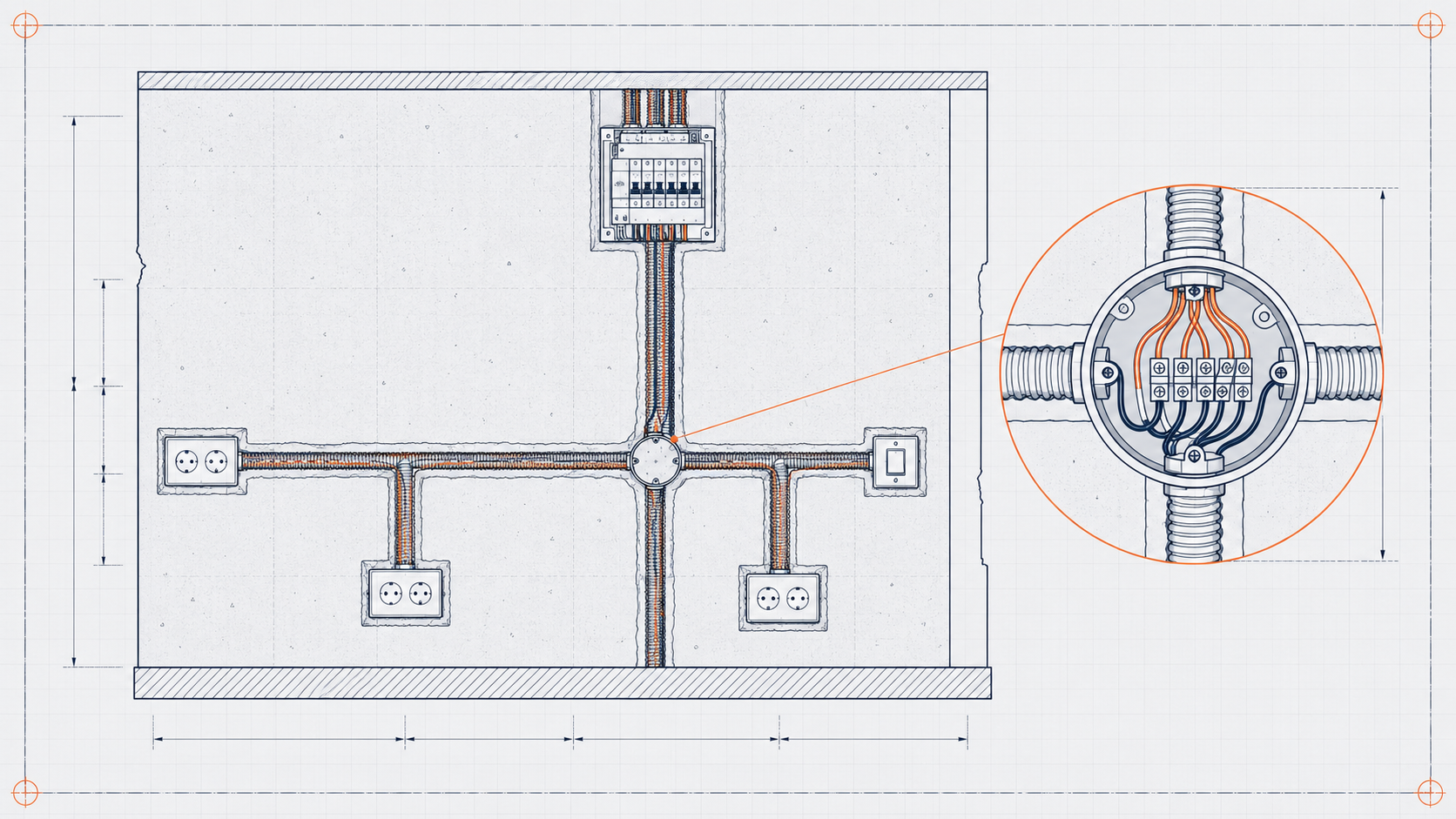

- Штроби — горизонтальні та вертикальні
- Кабель у гофрі до розеток і вимикачів
- Розподільна (розпаячна) коробка
- З'єднання жил у коробці (виноска)
Електропроводка – це система кабелів, захисних апаратів і точок підключення, що розводить електроенергію від ввідного щита до розеток, вимикачів і світильників квартири. Правильна розводка починається з проєкту й поділу навантаження на групи: окремо освітлення, окремо розетки, окремо потужні споживачі. Кабель прокладають у штробах або гофрі, переріз обирають під розрахункове навантаження, а кожна група захищена своїм автоматом і ПЗВ. Обовʼязковий елемент сучасної проводки – захисне заземлення.
🧮 Калькулятор перерізу кабелю
● РЕЗУЛЬТАТ ОНОВЛЮЄТЬСЯ МИТТЄВОПереріз - за таблицею нижче під цей струм
Автомат - найближчий номінал ≥ струму
Переріз (мідь) = 2,5 мм²
Автомат = 25 А
Переріз мідного кабелю за струмом (відкрита проводка)
| ПЕРЕРІЗ, мм² | МАКС. СТРУМ, А | АВТОМАТ, А |
|---|---|---|
| 1,5 | 19 | 16 |
| 2,5 | 27 | 25 |
| 4 | 38 | 32 |
| 6 | 46 | 40 |
| 10 | 70 | 63 |
| 16 | 85 | 80 |
Калькулятор нижче порахує потрібний переріз кабелю під вашу потужність і довжину лінії – почніть саме з нього, бо від перерізу залежить і номінал автомата, і безпека всієї групи.
Проєкт і поділ на групи: з чого починати?
Починають не з кабелю, а з плану: де стоятимуть меблі, техніка й точки підключення. Тільки після цього навантаження ділять на групи й рахують, скільки ліній заходить у щит. Грамотна квартирна проводка – це не один товстий кабель на все, а кілька незалежних груп, кожна зі своїм автоматом.
Поділ на групи потрібен, щоб коротке замикання або перевантаження вимикало лише одну лінію, а не всю квартиру, і щоб у разі ремонту можна було знеструмити, наприклад, тільки розетки кухні. Класичний поділ виглядає так: окрема група на освітлення кожного крила квартири, окрема на розетки кімнат, окрема й посилена – на кухню, та індивідуальні лінії на потужних споживачів.
Якщо ви тільки заходите в ремонт і не знаєте, у якій послідовності робити електрику відносно стін і підлоги, спершу подивіться загальний гайд З чого почати ремонт – там розкладено порядок робіт, у якому розведення проводки йде до шпаклювання й чистового оздоблення.
Масштаб питання показує статистика: за даними ДСНС України за 2023 рік порушення правил улаштування й експлуатації електроустановок спричинили близько 27 тисяч пожеж у житловому секторі, і одна з головних причин – перевантажена лінія без поділу на групи й без захисту відповідним автоматом.
Як підібрати переріз кабелю під навантаження?

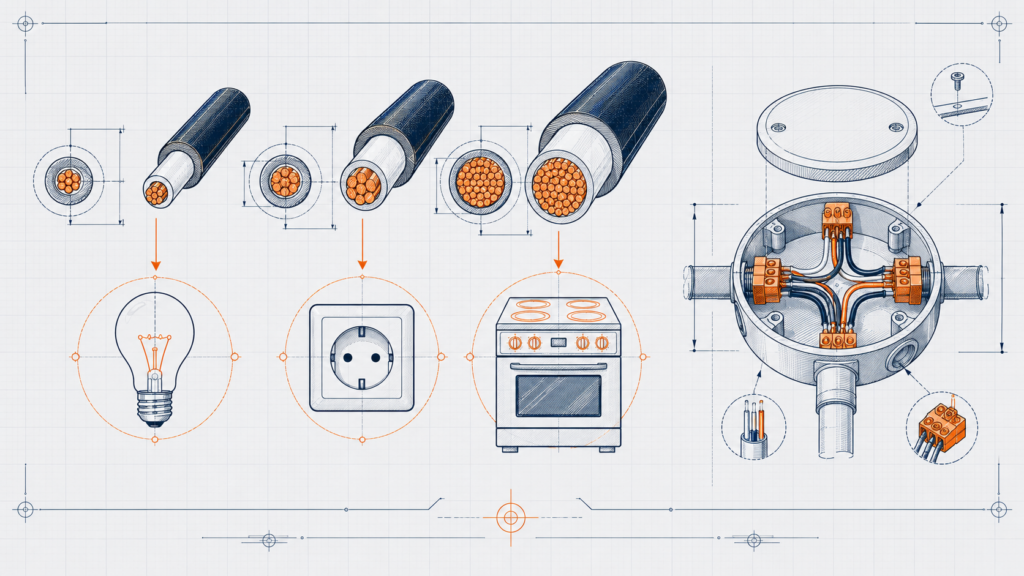

Переріз обирають за струмом, який лінія повинна витримувати тривало, з запасом. Замало – кабель гріється й плавить ізоляцію, забагато – зайві гроші. Для квартири працює просте правило: освітлення 1,5 мм2, розетки 2,5 мм2, потужні споживачі 4-6 мм2 залежно від потужності.
За нормами ДБН В.2.5-23:2010 і ПУЕ (редакція 2017) мідний провідник перерізом 1,5 мм2 у схованій проводці розрахований приблизно на 19 А (до ~3,5 кВт), 2,5 мм2 – на 27 А (до ~5,9 кВт), а 4 мм2 – близько 38 А. Саме тому розетки тягнуть мінімум 2,5 мм2: типове побутове навантаження легко перевищує можливості тоншого дроту.
На практиці на лінію електроплити (потужність 7-9 кВт) беруть кабель 6 мм2 і автомат 32 А, а помилка з перерізом 2,5 мм2 «бо так дешевше» закінчується розплавленою ізоляцією за пів року. Не вгадуйте на око: детальний матеріал про переріз кабелю й калькулятор угорі підкажуть точне значення під вашу потужність і довжину лінії.
«Найдорожча економія в проводці – на перерізі кабелю. Клієнти просять покласти 2,5 квадрата на кухню з духовкою й варильною поверхнею, щоб заощадити пару сотень гривень. Через рік я перекладаю ту саму лінію вже на 6 квадратів, але вже зі штробленням по готовій плитці. Рахуйте навантаження одразу, з запасом 20-30 відсотків», – Сергій Ткаченко, ліцензований електрик, 14 років практики.
Штроблення стін і прокладання кабелю в гофрі

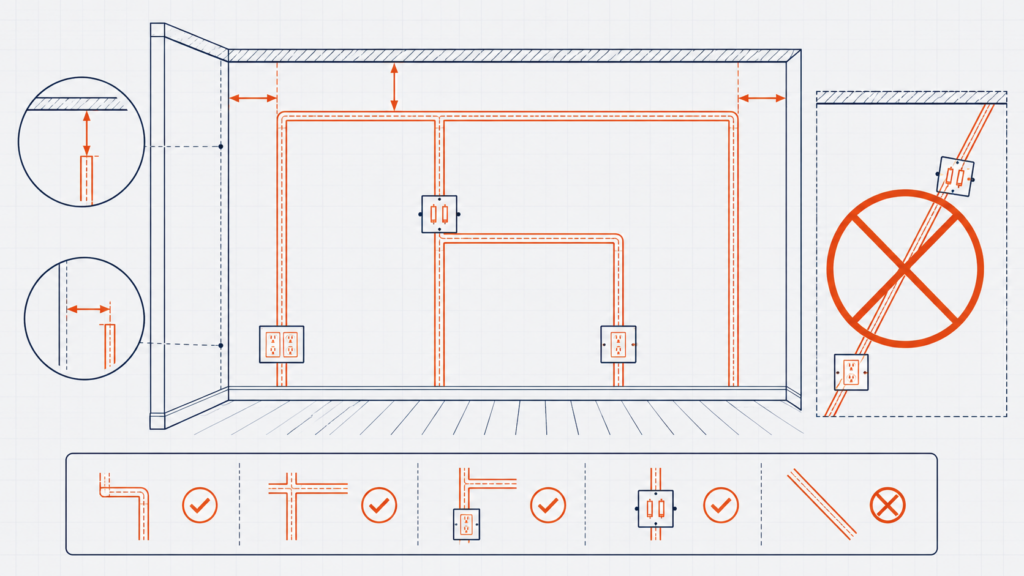

Штроба – це канавка в стіні під кабель. Її роблять строго вертикально або горизонтально, без діагоналей, щоб потім свердлінням не влучити в схований дріт. Кабель укладають у гофровану трубу – вона захищає ізоляцію й дає змогу замінити дріт без розбивання стіни.
На практиці на однокімнатну квартиру (близько 35 м2) із повним переробленням проводки йде 80-120 метрів кабелю різного перерізу й 1-2 дні штроблення на двох. Пилу багато, тож працюйте в респіраторі й із промисловим пилососом біля диска болгарки.
Підрозетники, коробки та зʼєднання клемами
Підрозетник – це монтажна склянка в стіні, у яку кріпиться механізм розетки чи вимикача. Розподільча коробка – вузол, де сходяться й зʼєднуються жили різних ліній. Усі зʼєднання роблять саме в коробках і підрозетниках, у доступних місцях, а не замуровують у стіну наглухо.
Сучасний і надійний спосіб зʼєднання – клеми Wago або гвинтові клемники: вони тримають контакт краще за скрутку й не вимагають паяння. Скрутку без паяння ПУЕ прямо не дозволяє як самостійне зʼєднання – саме погані скрутки дають перегрів і потемніння в коробках.
Якщо після проводки ви збиратимете щит самостійно, заздалегідь прочитайте як зібрати електрощит – там розписано порядок установки автоматів, ПЗВ і шин нуля та заземлення.
Чому заземлення обовʼязкове?
Бо саме заземлення відводить струм при пробої на корпус і дає спрацювати захисту, рятуючи людину від удару. Сучасна проводка робиться трижильним кабелем (фаза, нуль, заземлення) у системі TN-S або TN-C-S – двожильна проводка без землі сьогодні поза нормами.
Коли в корпусі металевого приладу – пральної машини, бойлера, плити – відбувається пробій ізоляції, без заземлення корпус опиняється під фазою й чекає, поки людина його торкнеться. Із заземленням та ПЗВ струм витоку миттєво відводиться, ПЗВ розриває коло за частки секунди, і небезпека зникає. За нормами ПУЕ для мокрих зон (ванна, кухня) ПЗВ на 30 мА фактично обовʼязкове.
Відкрита чи прихована проводка: порівняння
Коротко: прихована проводка в штробах – стандарт для квартир, відкрита в кабель-каналах – для дерева, гаражів і тимчасових рішень. Нижче – порівняння за ключовими параметрами, щоб обрати під свій випадок.
| Параметр | Прихована (у штробі) | Відкрита (кабель-канал) |
|---|---|---|
| Естетика | Не видно, стіна рівна | Видно короб на стіні |
| Трудомісткість | Висока: штроблення, пил, штукатурка | Низька: монтаж коробів за годину |
| Доступ до заміни | Тільки розбивши стіну (якщо без гофри) | Відкрив короб – замінив дріт |
| Де доречна | Квартири, бетонні й цегляні стіни | Дерево, гаражі, тимчасова мережа |
| Пожежна безпека по дереву | Потребує металорукава | Негорючий короб або труба обовʼязкові |
Для типової квартири з бетонними й цегляними стінами обирають приховану проводку в гофрі: естетика важливіша, а доступ до заміни забезпечує саме гофрована труба, через яку дріт витягується без руйнування стіни.
Типові помилки при розведенні проводки
Найдорожчі помилки – економія на перерізі та відсутність поділу на групи. Обидві спливають уже під навантаженням, коли кабель замуровано, і виправлення коштує як новий ремонт. Нижче – чого варто уникати.
- Один кабель на все. Без поділу на групи будь-яке КЗ знеструмлює всю квартиру, а лінія постійно перевантажена. Завжди розводьте окремі групи.
- Замалий переріз. 1,5 мм2 на розетки чи 2,5 мм2 на плиту – кабель гріється й плавиться. Рахуйте переріз під реальне навантаження з запасом.
- Скрутки замуровані в стіну. Зʼєднання без доступу й без клем гріються й окислюються. Усі зʼєднання – у доступних коробках, через клеми Wago.
- Відсутнє заземлення й ПЗВ. Двожильна проводка без землі небезпечна, особливо у ванній і на кухні. Тягніть трижильний кабель і ставте ПЗВ на 30 мА.
- Діагональні штроби. Кабель навскоси неможливо знайти при свердлінні. Тільки строго вертикальні й горизонтальні траси.
