Як зібрати ліжко з підйомним механізмом
Ліжко з підйомним механізмом збирають так: зʼєднують царги зі спинками на ексцентрики й конфірмати, монтують дно короба під нішу для білизни, кріплять підйомну раму з ортопедичною основою, установлюють газліфти в отвори під вагу матраца, регулюють і перевіряють плавність ходу. Ключове - правильний отвір газліфта під конкретний матрац.
- Ліжко з підйомом
- Короб-ніша
- Газліфти
- Ортопедична основа
- Отвори під вагу (виноска)
Ліжко з підйомним механізмом збирають так: спершу зʼєднують царги зі спинками на ексцентрики й конфірмати, монтують дно короба під нішу для білизни, потім кріплять підйомну раму з ортопедичним основою, установлюють газліфти строго у правильні отвори під вагу матраца, регулюють і перевіряють плавність ходу. Ключовий момент – підбір і монтаж амортизаторів під конкретний матрац, бо переплутані отвори газліфта означають, що кришка або падає, або не піднімається.
Це матеріал типу С – покрокова схема з порівнянням трьох типів підйомних механізмів. Якщо ви тільки заходите в ремонт чи обставляєте спальню з нуля, спершу подивіться загальний порядок робіт у гайді З чого почати ремонт – меблі заносять і збирають в останню чергу, після чистового оздоблення й підлоги.
Підйомний механізм ліжка – це система важелів і амортизаторів (газових, пружинних або петльових), яка піднімає й утримує основу з матрацом, відкриваючи місткий короб для зберігання під ложем. Нижче розберемо весь цикл крок за кроком – від вибору типу механізму до перевірки ходу зібраного ліжка.

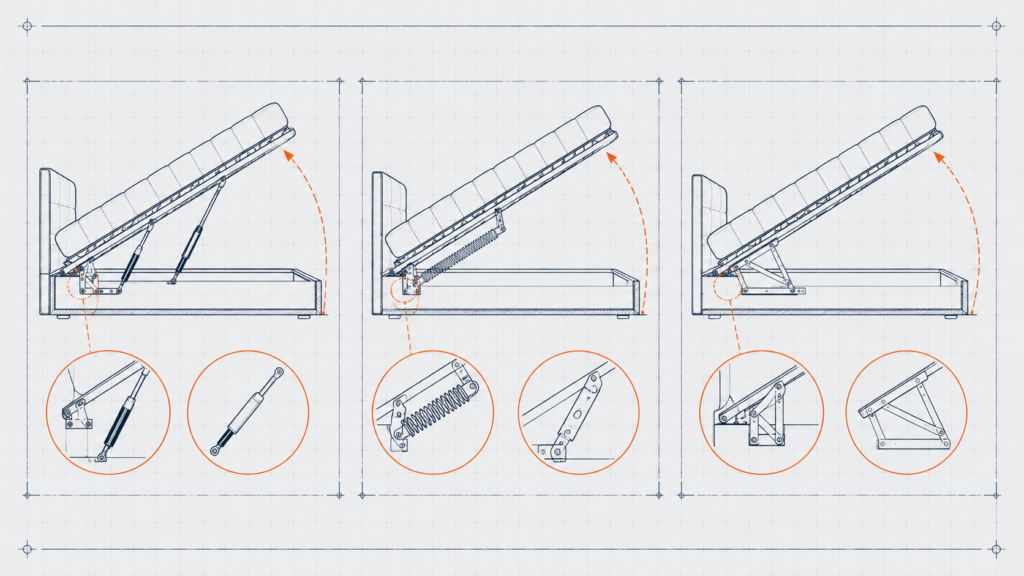

Які бувають підйомні механізми: порівняння
Підйомні механізми бувають трьох типів: газліфт-амортизатори, пружинні (виті пружини) й ручні петльові. Газліфт дає найплавніший хід і найбільший ресурс, пружинний дешевший, а петльовий – найпростіший і найдешевший, але піднімати основу доводиться майже повністю руками. Вибір залежить насамперед від ваги матраца: під важкий ортопед на незалежних пружинах потрібні саме газові амортизатори відповідного зусилля.
Головний параметр газліфта – зусилля в ньютонах, і воно має відповідати сумарній вазі основи й матраца. Занадто слабкі амортизатори не піднімуть важкий матрац, занадто сильні – вибиватимуть основу вгору й не даватимуть її опустити. За нормами виробників меблевої фурнітури газові амортизатори для двоспальних ліжок випускають зусиллям приблизно від 800 до 1600 Н на пару, і саме тому один і той самий механізм має маркування під різні діапазони ваги матраца.
| Параметр | Газліфт-амортизатори | Пружинний механізм | Ручні петлі |
|---|---|---|---|
| Плавність ходу | Найплавніший, мʼяко утримує | Помірна, з віддачею | Немає, підйом руками |
| Ресурс (цикли) | ~20-30 тис. відкривань | ~15-20 тис. | Обмежений петлями, залежить від рук |
| Ціна за пару | Найдорожчий | Середня | Найдешевший |
| Під вагу матраца | Будь-яка, підбір за зусиллям (Н) | Легкий-середній матрац | Легкий матрац, тонка основа |
| Де доречний | Двоспальні, важкий ортопед | Односпальні, бюджет | Дитячі, дачні, тимчасові |
На практиці під двоспальне ліжко 160х200 з ортопедичним матрацом на незалежних пружинах (вага такого матраца легко 30-40 кг) беруть газліфти зусиллям близько 1200-1500 Н на пару. Для односпального 90х200 з тонким матрацом вистачає пружинного механізму або газліфтів на 600-800 Н. Помилка з зусиллям – найпоширеніша причина того, що кришка або не тримається вгорі, або не опускається донизу.
Інструмент, кріплення й підготовка
Для збірки ліжка з підйомним механізмом потрібен мінімальний набір: шестигранники (частіше йдуть у комплекті), хрестова й пласка викрутки або шуруповерт із бітами, рулетка, олівець і гумовий молоток. Ексцентрики й конфірмати – основне кріплення корпусних меблів із ЛДСП, і саме від правильної послідовності їх затягування залежить геометрія каркаса.
Ексцентрик (мінификс) – це стяжка з двох частин: штока з головкою, що вкручується в торець деталі, і круглого корпусу, що втоплюється в свердління сусідньої панелі й затягується поворотом на пів оберта. Конфірмат (єврогвинт) – це потужний меблевий шуруп із пласким торцем, який стягує деталі під прямим кутом наскрізь. У підйомних ліжках корпус короба часто зʼєднують саме конфірматами як силовими, а декоративні панелі – ексцентриками, щоб не було видно кріплення.
За даними Держстату 2024 меблі й предмети інтерʼєру входять у топ категорій непродовольчих товарів, які українці купують і збирають самостійно, тож навички роботи з ексцентриком і конфірматом стають майже побутовими. Розберемося з ними на прикладі саме підйомного ліжка, де ціна помилки вища, ніж у звичайної тумби.
Збірка каркаса: царги, спинки, ексцентрики
Каркас починають зі зʼєднання царг (бічних і торцевих стінок короба) зі спинками – головною й ножною. Спершу в торці деталей вкручують штоки ексцентриків і конфірмати від руки, потім зводять панелі в прямий кут і остаточно затягують кріплення в правильній послідовності: спочатку прихоплюють усі точки, і лише коли каркас стоїть рівно, протягують до кінця.
Якщо ви вперше маєте справу з корпусними меблями, порядок роботи з ексцентриками й конфірматами детально розкладено в матеріалі Як зібрати меблі з ЛДСП – там ті самі принципи, що працюють і для короба ліжка.
Дно короба й ніша для білизни
Дно короба – це нижня панель або набір поперечин, що закривають нішу для зберігання й приймають на себе навантаження від опущеної основи. Його монтують після того, як каркас зведено й вивірено, бо саме дно остаточно фіксує геометрію короба й не дає йому розхитуватися.
У бюджетних ліжках дном служить тонка ХДФ-панель по периметру на опорних планках, у міцніших – суцільна ЛДСП-плита або поперечні лаги. Ніша для білизни виходить за рахунок висоти царг: чим вищий короб, тим місткіше сховище, але тим важче дотягуватися до дна. На практиці для двоспального ліжка комфортна глибина ніші близько 20-30 см – у неї входять подушки, ковдри й сезонний одяг, і при цьому основа не піднімається надто високо.
Принципи розкрою й монтажу корпусних панелей однакові для шаф і ліжок – якщо плануєте ще й систему зберігання в тій самій спальні, стане в пригоді матеріал Як встановити шафу-купе.
Монтаж підйомної рами й ортопедичної основи
Підйомна рама – це рухома металева конструкція, до якої кріпиться ортопедична основа з ламелями й до якої знизу приєднуються газліфти. Її встановлюють у зібраний короб, зʼєднуючи шарнірами з боку головної спинки, щоб основа піднімалася вгору-назад, відкриваючи нішу.
Ортопедична основа – це рама з поперечними ламелями (гнучкими деревʼяними планками), що пружинять під матрацом і провітрюють його знизу. Ламелі вставляють у латодержателі й розподіляють рівномірно: чим їх більше й чим вони частіше, тим краще розподіляється вага. З досвіду на двоспальну основу 160х200 йде близько 30 ламелей, а посилену зону під поперек роблять зі здвоєних планок.
Як установити газліфти під вагу матраца?
Газліфти кріплять нижнім кінцем до короба, а верхнім – до підйомної рами, строго у ті монтажні отвори, що відповідають вазі вашого матраца. Це найвідповідальніший етап: на кронштейнах зазвичай кілька пар отворів, і кожна пара змінює важіль, тобто ефективне зусилля амортизатора. Переплутаєте отвори – і механізм або не втримає важкий матрац, або вибиватиме порожню основу вгору.
Спочатку зверніться до інструкції: виробник дає таблицю відповідності отворів вазі матраца. Легший матрац – газліфт кріплять в отвір із меншим важелем (щоб не викидало основу), важчий – в отвір із більшим важелем (щоб вистачило сили підняти). Установлюйте обидва амортизатори симетрично в однакові отвори з лівого й правого боку, інакше основу перекосить.
“Найчастіший виклик по підйомних ліжках – кришка або падає, або зависає в повітрі, і люди думають, що механізм бракований. У девʼяти випадках із десяти газліфт просто вставлений не в той отвір під вагу матраца. Переставляєш пару отворів за таблицею виробника – і ліжко ходить як годинник. Завжди звіряйтеся з інструкцією саме під свій матрац.” – Олег Кравченко, майстер-оздоблювач, 12 років практики.
Регулювання й перевірка ходу
Після монтажу газліфтів основу піднімають і опускають кілька разів, перевіряючи плавність, і за потреби переставляють амортизатори в сусідню пару отворів. Правильно налаштоване ліжко піднімається від легкого зусилля однією рукою, зупиняється у верхньому положенні саме й плавно, без ривка, опускається донизу.
Якщо основа з матрацом важко піднімається й падає назад – зусилля замале, газліфт переставляють у отвір із більшим важелем або замовляють сильніші амортизатори. Якщо порожня основа сама вискакує вгору, а з матрацом ледь тримається внизу – зусилля завелике для цього матраца, отвори переставляють у бік меншого важеля. З досвіду остаточне налаштування завжди роблять уже з покладеним матрацом, бо саме його реальна вага визначає правильний отвір.
Ті самі принципи роботи з фурнітурою й регулюванням газліфтів стають у пригоді й на кухні – схожі амортизатори тримають підйомні фасади верхніх шаф, про монтаж яких ідеться в матеріалі Як навісити кухонні шафи.
Типові помилки при збірці
Найдорожчі помилки – газліфт у неправильному отворі й затягування каркаса не в тій послідовності. Перша ламає роботу механізму, друга – геометрію короба. Нижче – чого варто уникати.
- Переплутані отвори газліфта. Кришка падає або не піднімається. Завжди звіряйтеся з таблицею виробника саме під вагу свого матраца й ставте амортизатори симетрично.
- Затягування вузлів по одному. Каркас веде, діагоналі розходяться. Спочатку прихопіть усі ексцентрики й конфірмати, вирівняйте короб, і лише потім протягуйте.
- Ламелі опуклістю донизу. Основа прогинається й ламає планки. Горбик ламелі завжди дивиться вгору.
- Слабкий або надто сильний газліфт. Не той діапазон зусилля під вагу матраца. Підбирайте амортизатори за сумарною вагою основи й матраца в ньютонах.
- Спроба розібрати газліфт. Циліндр під тиском небезпечний. Не пиляйте, не грійте, не тисніть на шток – установлюйте тільки в зборі штатним кріпленням.
- Немає центральної опори. Двоспальний короб без центральної ніжки провисає. Ніжка під центральною поперечиною обовʼязкова.
