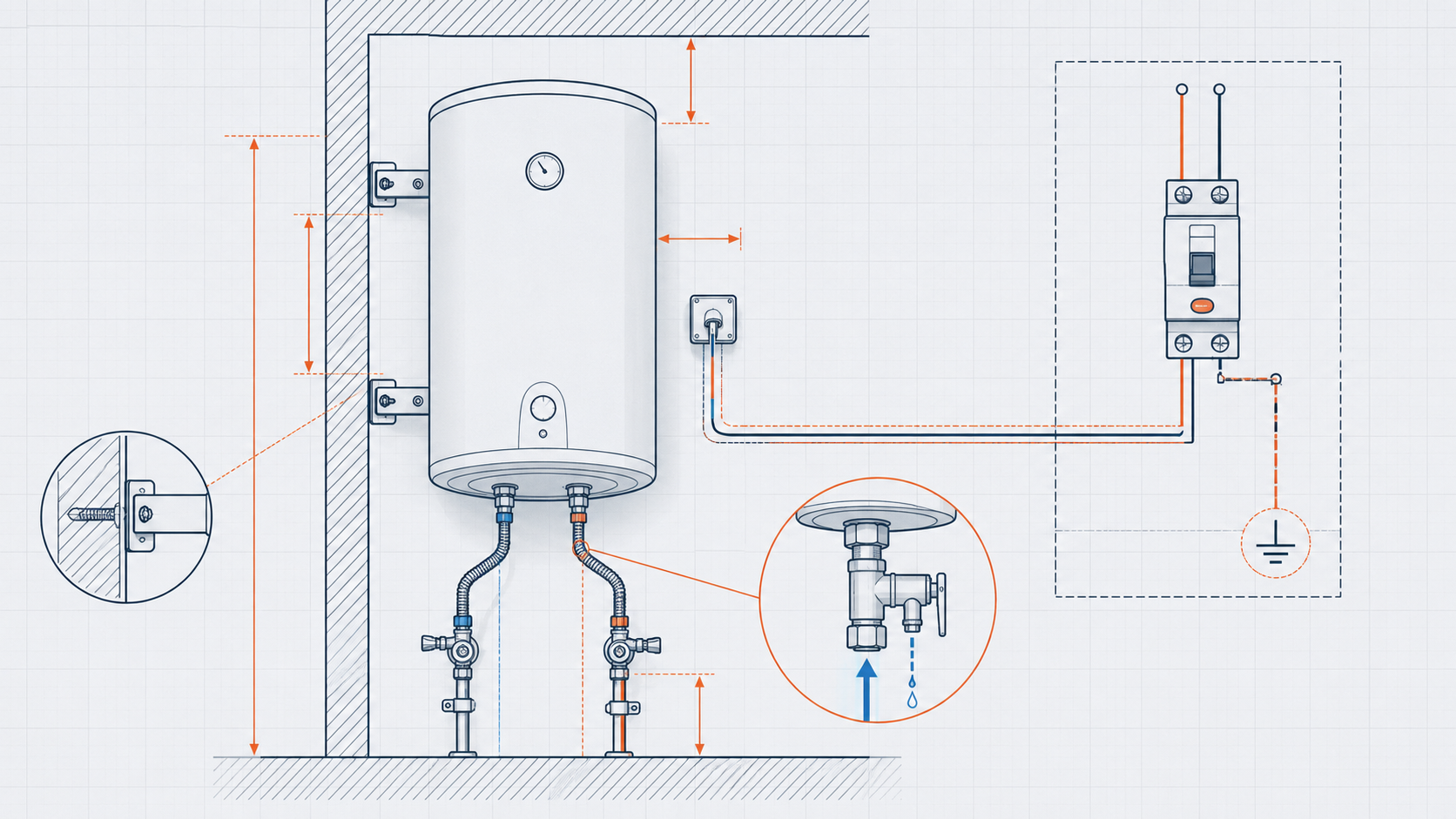

Як встановити та підключити бойлер

Бойлер встановлюють так: обирають обʼєм під кількість мешканців, кріплять бак анкерами до капітальної стіни з урахуванням ваги з водою, збирають обвʼязку з обовʼязковим запобіжним клапаном і кранами, підключають холодну й гарячу воду гнучкими підводками, заводять окрему електролінію з ПЗВ і заземленням, спершу повністю набирають бак водою й лише потім вмикають у мережу. Нижче розкладено кожен крок, таблицю обʼєму під сімʼю та типові помилки монтажу.

Якщо ви тільки заходите в ремонт і не знаєте, на якому етапі ставити водонагрівач відносно сантехніки й електрики, спершу подивіться загальний гайд З чого почати ремонт – там розкладено порядок робіт, у якому розведення води й електрики йде до монтажу обладнання й чистового оздоблення.

Бойлер (накопичувальний водонагрівач) – це бак із електричним ТЕНом і теплоізоляцією, який нагріває й тривало зберігає запас гарячої води для кранів і душу незалежно від центральної гарячої лінії. Нижче розберемо весь монтаж крок за кроком – від вибору обʼєму до першого пуску.

Який обʼєм бойлера обрати під сімʼю?

Обʼєм обирають за кількістю людей і звичками користування: орієнтовно 30-50 літрів на одну людину, плюс запас на ванну, якщо нею часто користуються. Замалий бак не встигає нагрівати воду й працює на межі, завеликий – це зайва вага на стіні, довший нагрів і більше витрат на електрику для підтримки температури.

На практиці для душу однієї людини вистачає 30-50 л, пари – 80 л, сімʼї з дитиною комфортно на 100 л, а якщо вдома регулярно набирають повну ванну, орієнтуйтеся на 120-150 л. За нормами виробників побутових водонагрівачів типова добова норма гарячої води становить близько 30-50 літрів на людину для душу й 80-100 літрів, якщо в розрахунку є ванна. Саме на ці цифри спираються, добираючи бак, щоб гарячої вистачало без постійного очікування нагріву.

Як закріпити бойлер на стіні з урахуванням ваги?

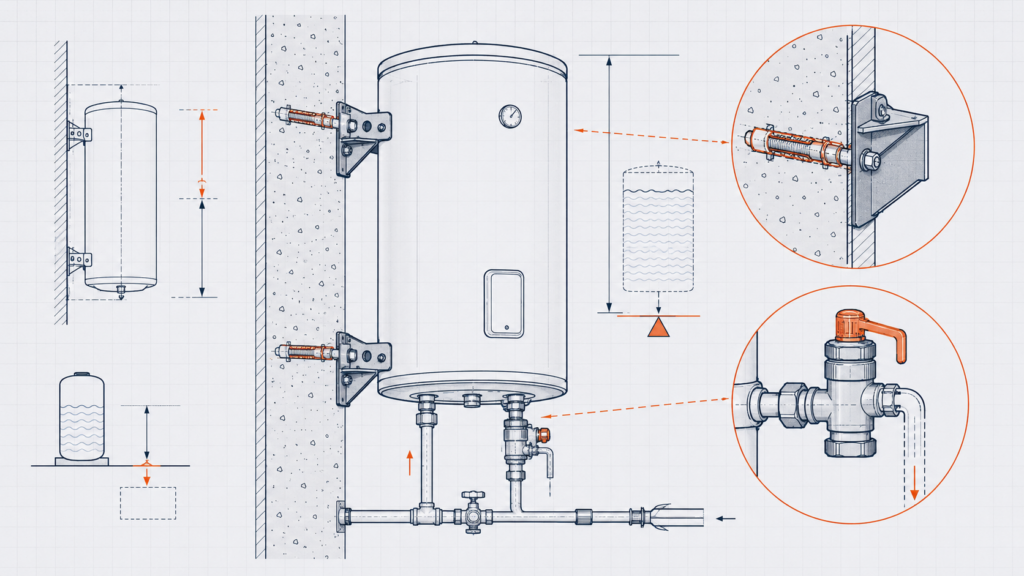

Бойлер вішають тільки на капітальну несучу стіну (бетон або повнотіла цегла) на металеві анкери, розраховані на повну вагу бака з водою плюс запас. Ключова помилка новачка – рахувати вагу порожнього бака: бойлер на 100 л у роботі важить близько 120 кг, і кронштейн та кріплення мають витримувати саме цю масу з кратним запасом.

На гіпсокартонну перегородку чи пустотілу цеглу водонагрівач вішати не можна – кріплення вирве разом зі шматком стіни. Якщо несучої стіни в потрібному місці немає, ставлять напольну модель або монтують металеву раму. Анкери беруть розпірні, металеві, діаметром від 10-12 мм, із заходом у тіло стіни не менш ніж на 60-80 мм.

Як зібрати обвʼязку бойлера?

Обвʼязка – це вузол кранів, клапанів і трійників на вході холодної й виході гарячої води. Її головний елемент – запобіжний (зворотний) клапан на вході холодної: він скидає надлишковий тиск при нагріванні й не дає гарячій воді йти назад у холодну лінію. Без нього бак при нагріві роздувається й може зруйнуватися.

На вхід холодної послідовно ставлять: кран для перекриття подачі, трійник для зливу води з бака при обслуговуванні й сам запобіжний клапан безпосередньо на патрубку бойлера, стрілкою за напрямком води в бак. На вихід гарячої ставлять перекривний кран. Таку схему збирають на американках, щоб бойлер можна було зняти, не розбираючи всю обвʼязку.

Як підключити холодну й гарячу воду?

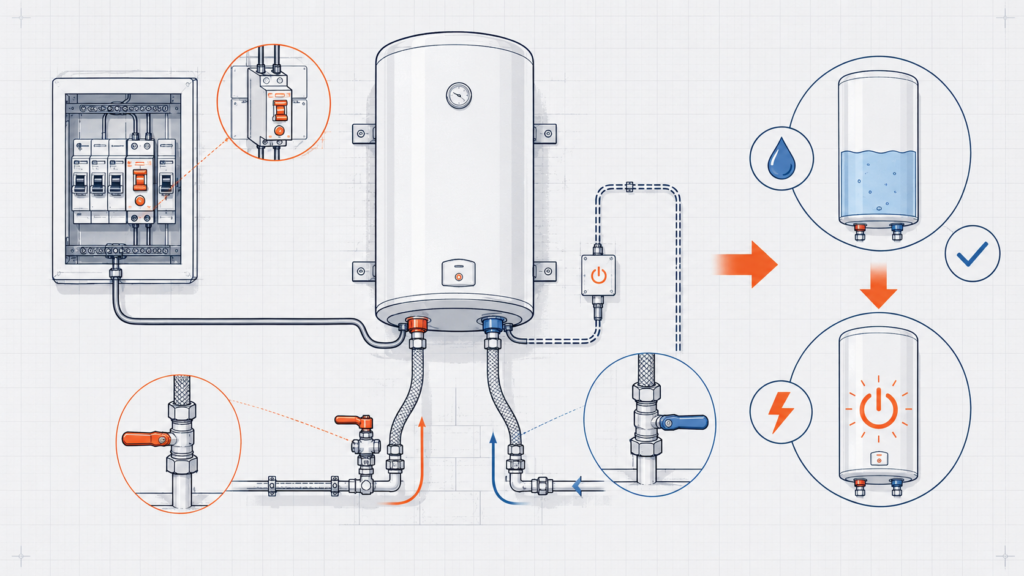

Холодну й гарячу підключають гнучкими підводками в металевому обплетенні від розводки до патрубків бойлера, дотримуючись кольорового маркування: синій патрубок – холодна вода на вхід, червоний – гаряча на вихід. Переплутати їх не можна, інакше бак не наповниться правильно й гаряча піде не туди.

Гнучкі підводки зручні тим, що компенсують невелику неспіввісність і дають зняти бойлер без різання труб. Беруть підводки з запасом по довжині, але без зайвих петель, ущільнюючи різьбові зʼєднання прокладками й фум-стрічкою. На практиці на стандартний монтаж іде дві підводки по 50-80 см, і важливо не перетягувати накидні гайки – тріснута гайка дає протікання вже за тиждень.

Принципи розводки води, кранів і ущільнення різьби однакові й для іншої сантехніки. Якщо ви заодно міняєте кран у ванній чи на кухні, схема монтажу детально розкладена в матеріалі Як встановити змішувач.

Чому бойлеру потрібна окрема лінія з ПЗВ?

Бо ТЕН бойлера – це потужне навантаження (зазвичай 1,5-2,5 кВт) у вологому приміщенні, де ризик ураження струмом найвищий. Тому водонагрівач живлять окремою електролінією від щита з власним автоматом, ПЗВ на 30 мА і обовʼязковим заземленням – живити його через подовжувач чи звичайну розетку біля ванни небезпечно.

Для бойлера 2 кВт беруть мідний кабель 3×2,5 мм2, автомат 16 А і ПЗВ 30 мА; вологозахищену розетку ставлять поза зоною бризок або підключають бак напряму через клемник. Заземлення тягнуть третьою жилою від шини заземлення у щиті – “занулення” в розетці тут неприпустиме. За нормами ПУЕ для мокрих зон (ванна, душова) ПЗВ на 30 мА фактично обовʼязкове, і саме воно рятує людину при пробої ТЕНа на воду.

“Найстрашніше, що я бачу на викликах, – бойлер на 2 кіловати, увіткнутий у стару розетку через трійник, без заземлення й без ПЗВ. Одного пробою ТЕНа достатньо, щоб корпус і вода в баку опинилися під фазою. Окрема лінія з ПЗВ – це не примха електрика, а різниця між неприємністю й трагедією у ванній”, – Андрій Мельник, сантехнік, 11 років практики.

Якщо проводки під окрему лінію бойлера у вас ще немає, її прокладають разом із рештою груп. Як ділити навантаження, підбирати переріз і вести кабель до щита, розписано в матеріалі Як зробити електропроводку.

Як правильно зробити перший пуск?

Найголовніше правило пуску: спершу повністю наповнити бак водою й тільки потім подати живлення. Якщо ввімкнути сухий ТЕН, він за лічені хвилини перегоріє – це найчастіша й найдурніша помилка першого пуску, яку не покриває гарантія.

Щоб набрати бак, відкривають подачу холодної води й найближчий кран гарячої. Спочатку з крана піде повітря з шипінням, а коли потече рівний струмінь без бульбашок – бак повний, повітря витиснуте, кран гарячої можна закрити. Тільки після цього вмикають автомат і виставляють температуру. На практиці бак на 80 л набирається за 5-10 хвилин, а перший нагрів до 60 градусів займає близько 2-2,5 годин.

Типові помилки монтажу

Майже всі аварії з бойлером зводяться до чотирьох речей: слабке кріплення, відсутній або заглушений запобіжний клапан, живлення без ПЗВ і заземлення та увімкнення сухого бака. Нижче – чого варто уникати.

• Кріплення на пустотілу стіну чи дюбелі. Бак із водою важить понад центнер і вириває слабке кріплення разом зі стіною. Тільки металеві анкери в капітальну стіну.
• Немає запобіжного клапана. Без нього тиск розширення при нагріванні роздуває й рве бак. Клапан ставлять завжди, строго за стрілкою на вході холодної.
• Заглушений скид клапана. Краплі при нагріванні – норма. Якщо заткнути вихід, тиску нікуди дітися й бак зруйнується.
• Переплутані холодна й гаряча. Підключення не за кольором (синій – холодна, червоний – гаряча) ламає всю логіку набору й розбору води.
• Живлення без ПЗВ і заземлення. У вологій зоні це пряма загроза життю при пробої ТЕНа. Окрема лінія з ПЗВ 30 мА і землею обовʼязкова.
• Увімкнення сухого бака. ТЕН без води перегоряє за хвилини. Спершу повний бак, лише потім живлення.
