Як встановити кондиціонер (спліт-систему)
Кондиціонер встановлюють так: підбирають потужність під площу (близько 1 кВт холоду на 10 м2), обирають місця блоків із відступами, штробять і кріплять трасу з мідних труб, дренажу й кабелю, дренаж ведуть з ухилом униз самопливом. Далі майстер зі спецобладнанням вакуумує контур, перевіряє опресовкою герметичність і запускає систему з контролем тисків.
- Внутрішній блок
- Зовнішній блок на фасаді
- Траса: мідь+дренаж+кабель
- Дренаж самопливом
- Вакуумування (виноска)

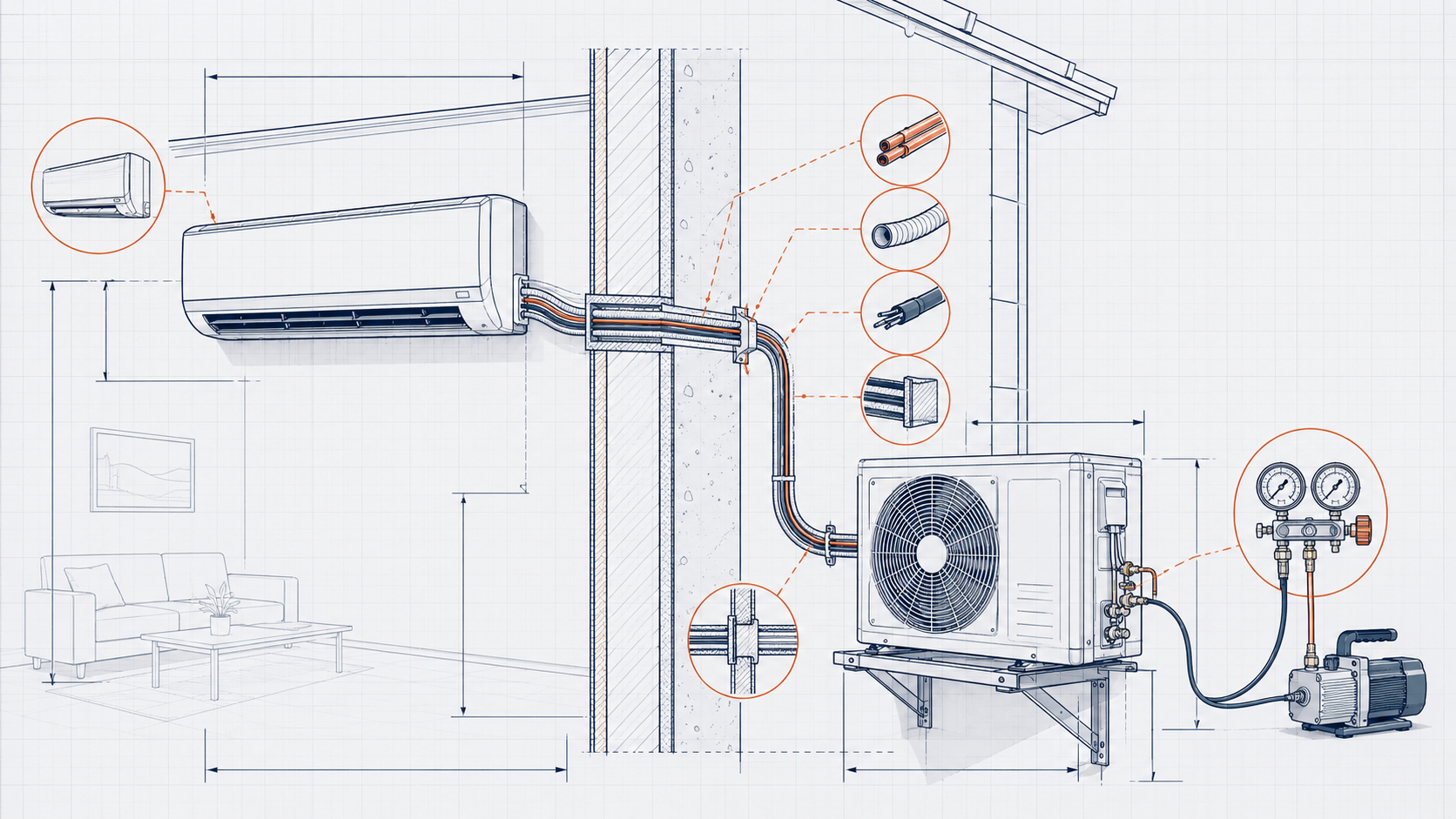

Установлення кондиціонера (спліт-системи) – це монтаж двох блоків (внутрішнього в кімнаті й зовнішнього на фасаді), зʼєднаних трасою з мідних труб, дренажу й міжблокового кабелю. Спершу підбирають потужність під площу, обирають місця блоків із дотриманням відступів, штробять і кріплять трасу з ухилом дренажу на злив, а потім майстер зі спецобладнанням вакуумує контур, перевіряє герметичність опресовкою й запускає систему. Без вакуумування й опресовки гарантія не діє, а компресор виходить з ладу.
Якщо ви тільки заходите в ремонт, спершу складіть загальний порядок робіт: трасу під кондиціонер зручно прокладати ще на чорновому етапі, до штукатурки й чистового оздоблення, щоб не штробити готову стіну. Послідовність етапів розписана у матеріалі З чого почати ремонт.
Спліт-система – це кондиціонер із двох роздільних блоків: внутрішнього (випарник у кімнаті) і зовнішнього (компресор і конденсатор на вулиці), зʼєднаних мідними трубками з фреоном, дренажем і електрокабелем. Нижче розберемо весь цикл крок за кроком – від розрахунку потужності до пуску й типових помилок.

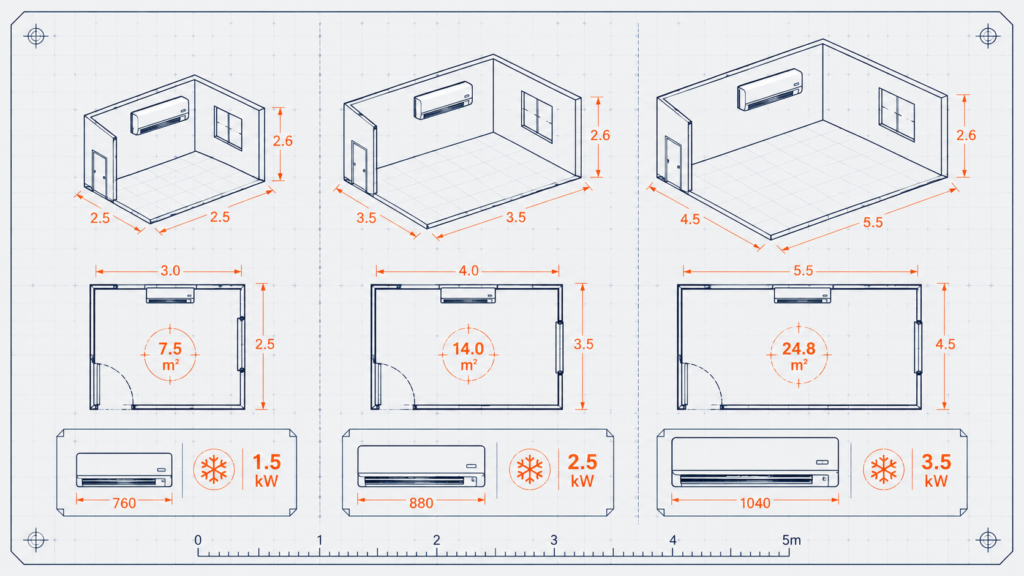

Як розрахувати потужність під площу?
Потужність охолодження підбирають із розрахунку приблизно 1 кВт холоду на кожні 10 м2 кімнати зі стандартною стелею 2,7-3 м. Це базове правило, від якого відштовхуються, а далі додають поправки на сонячний бік, техніку й кількість людей. Замало потужності – кондиціонер працює без зупину й не охолоджує, забагато – часті пуски компресора й перевитрата ресурсу.
За нормами виробників кліматичної техніки на типову житлову кімнату площею до 25 м2 достатньо моделі «09» (2,6 кВт холоду), на 25-35 м2 беруть «12» (3,5 кВт), на 35-50 м2 – «18» (5,3 кВт). До базового розрахунку додають приблизно 10-15 відсотків, якщо вікна виходять на південь чи захід, плюс близько 0,3 кВт на кожну людину, що постійно перебуває в кімнаті, і ще на потужну техніку – компʼютери, велику плазму, кухонну плиту поруч.
| Площа кімнати | Модель (BTU) | Потужність холоду | Орієнтовно |
|---|---|---|---|
| до 18 м2 | 07 | ~2,1 кВт | Спальня, дитяча |
| 18-25 м2 | 09 | ~2,6 кВт | Вітальня, кабінет |
| 25-35 м2 | 12 | ~3,5 кВт | Велика кімната, студія |
| 35-50 м2 | 18 | ~5,3 кВт | Зал, обʼєднана кухня-вітальня |
| 50-70 м2 | 24 | ~7,0 кВт | Великий простір, офіс |
На практиці на кімнату 18 м2 із вікном на південь беру «09» з невеликим запасом, а не «07» «упритул»: запас у 10-15 відсотків дає кондиціонеру виходити на режим і вимикатися, а не молотити безперервно. Точніше підібрати модель допоможе розрахунок інших побутових приладів за схожим принципом продуктивності на обʼєм.
Де ставити внутрішній і зовнішній блоки?
Внутрішній блок вішають угорі стіни так, щоб потік повітря не дув на ліжко чи робоче місце, з відступами від стелі й бічних стін для забору повітря. Зовнішній блок виносять на фасад або балконну плиту з вільним простором для обдування конденсатора й доступом для обслуговування.
Внутрішній блок ставлять на відстані щонайменше 10-15 см від стелі й близько 30 см від бічної стіни – інакше блок «задихається» при заборі повітря і втрачає продуктивність. Не направляйте потік прямо на спальне місце: холодне повітря на сплячу людину – класична причина застуди «від кондиціонера». Зовнішній блок монтують так, щоб попереду було щонайменше 30-50 см вільного простору, а збоку – доступ для чищення й дозаправки.
Траса: мідні труби, дренаж і кабель
Траса – це звʼязка з двох мідних трубок (для фреону), дренажної трубки (для конденсату) і міжблокового електрокабелю, що зʼєднує внутрішній і зовнішній блоки. Усе це укладають разом, в утеплювачі, від внутрішнього блоку до зовнішнього найкоротшим зручним шляхом.
Мідні труби йдуть парою різного діаметра (тонша – рідинна, товстіша – газова), кожну окремо теплоізолюють спіненим каучуком, щоб не утворювався конденсат і не падала ефективність. Дренаж – найвідповідальніший момент: конденсат із внутрішнього блоку має стікати самопливом, тому дренажну трубку ведуть із постійним ухилом униз приблизно 2-3 см на кожен метр, без петель і підйомів. Міжблоковий кабель підбирають за кількістю жил, яку вимагає конкретна модель (зазвичай 4-5 жил).
За даними виробників оптимальна довжина траси для побутових спліт-систем – до 5-7 метрів і перепад висот між блоками до 5 метрів; на більшій довжині потрібна дозаправка фреоном з розрахунку приблизно 15-30 г на кожен метр понад базову довжину. З досвіду на стандартну квартиру траса виходить 3-5 метрів, і чим вона коротша й прямоліша, тим стабільніше працює система й менше ризику завоздушування дренажу.
Штроба, кріплення й прокладання траси
Трасу або ховають у штробу під штукатурку (приховано), або ведуть у декоративному коробі по стіні (відкрито). На чорновому етапі ремонту трасу краще закласти у штробу, на готовій стіні – у короб, щоб не розбивати оздоблення.
«Дев’ять із десяти проблем зі спліт-системою закладаються на етапі траси. Заломлена мідь, дренаж із петлею вгору, погана розвальцовка – усе це спливає вже після пуску, коли стіна зашпакльована. Витратьте час на рівну трасу й правильний ухил дренажу, і кондиціонер відпрацює без скарг роками», – Олег Кравченко, майстер-оздоблювач, 12 років практики.
Силову лінію для кондиціонера краще закласти заздалегідь окремою групою від щита. Як це зробити правильно, з перерізом кабелю й автоматом під навантаження, розписано в матеріалі Як зробити електропроводку.
Що робить майстер: вакуумування, опресовка, пуск
Після прокладання траси майстер зі спецобладнанням видаляє з контуру повітря й вологу (вакуумування), перевіряє герметичність (опресовка) і тільки потім впускає фреон та запускає систему. Це етапи, які неможливо зробити «на коліні»: без вакуумного насоса й манометричного колектора систему правильно не запустити.
Вакуумування – це відкачування повітря й вологи з мідного контуру вакуумним насосом. Навіщо: волога всередині труб при роботі замерзає, забиває капіляр і руйнує компресор, а повітря в контурі знижує тиск і ефективність. Опресовка – перевірка зʼєднань під тиском (часто азотом) на витоки фреону: якщо десь травить, краще знайти це до заправки, а не втратити дорогий фреон у повітря. Лише після успішних вакуумування й опресовки відкривають вентилі, фреон із зовнішнього блоку заповнює контур, і майстер робить пробний пуск із контролем тисків і температур.

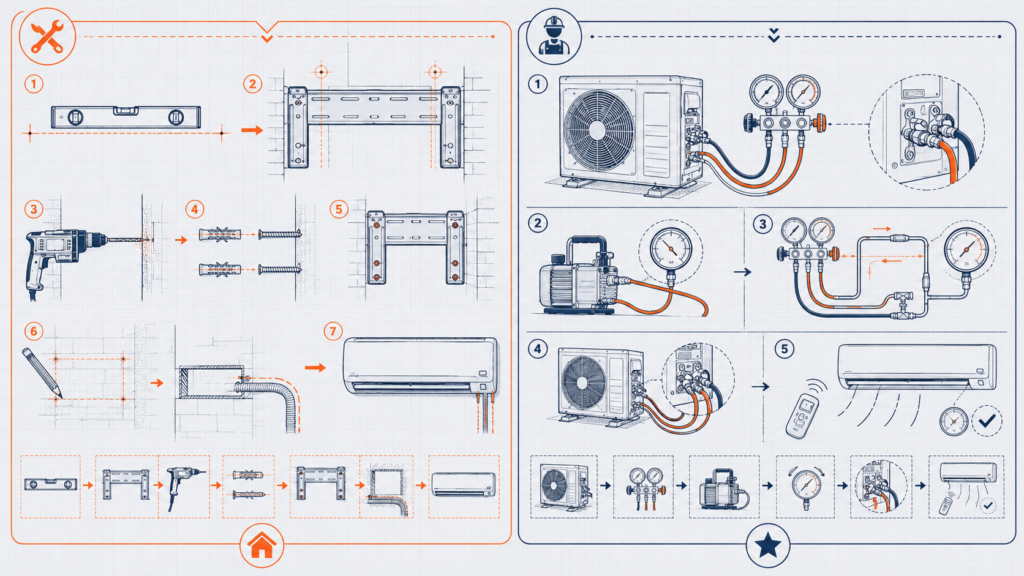

Самостійні vs професійні етапи: порівняння
Коротко: підготовчі роботи (планування, штроба, кріплення, прокладання траси) можна зробити самостійно, а запуск контуру – ні. Нижче – чіткий поділ, що реально зробити власноруч, а що вимагає майстра й обладнання.
| Етап | Самостійно | Потрібен майстер |
|---|---|---|
| Розрахунок потужності, вибір місця | Так | – |
| Штроба, отвір, кронштейни | Так, з інструментом | – |
| Прокладання траси й дренажу | Можна, з акуратністю | Бажано контроль |
| Розвальцювання мідних труб | Ризиковано без навичок | Краще майстер |
| Опресовка азотом | Ні, потрібен балон і манометр | Так |
| Вакуумування | Ні, потрібен вакуумний насос | Так |
| Заправка фреоном і пуск | Ні | Так, сертифікований |
| Підключення силової лінії | Ні, без допуску | Так, електрик |
На практиці навіть якщо штробу й трасу зробили самі, фінальний пуск замовляють у монтажників: без акта вакуумування й опресовки виробник не визнає гарантійний випадок, а компресор – найдорожча деталь системи.
Безпека: фреон, висота, електрика
Три головні небезпеки монтажу – робота з фреоном під тиском, висотні роботи на фасаді й підключення до електромережі. Кожна з них вимагає окремих навичок і засобів захисту, і саме тому пусконалагодження довіряють фахівцеві.
Фреон під тиском при недбалому поводженні може дати обмороження шкіри й очей, а в закритому приміщенні витісняє кисень – працювати треба у провітрюваному просторі й окулярах. Висотні роботи на фасаді багатоповерхівки без страхування й допуску заборонені: установлення зовнішнього блоку на висоті часто роблять промислові альпіністи. Силову лінію кондиціонера підключають окремою групою через автомат і, бажано, ПЗВ – кондиціонер це потужний споживач, і живити його від найближчої розетки подовжувачем неприпустимо.
Типові помилки монтажу
Найдорожчі помилки – пуск без вакуумування й дренаж із підйомом угору. Перша вбиває компресор, друга заливає стіну конденсатом. Нижче – чого варто уникати.
- Пуск без вакуумування. Волога й повітря в контурі руйнують компресор за кілька місяців. Вакуумування насосом – обовʼязковий етап, без винятків.
- Дренаж із петлею чи підйомом. Конденсат не йде самопливом, накопичується й тече з внутрішнього блоку. Тільки постійний ухил униз 2-3 см на метр.
- Заломлена мідна труба. Перетиснута труба душить контур і падає продуктивність. Радіуси згину витримують плавними, без зломів.
- Зовнішній блок у глухому коробі. Без обдуву конденсатор перегрівається. Лишайте просвіт і продувну решітку.
- Живлення від найближчої розетки. Кондиціонер – потужний споживач, йому потрібна окрема лінія з автоматом, а не подовжувач.
- Економія на опресовці. Без перевірки на витоки фреон потроху йде, і за рік кондиціонер «не холодить» – потрібна дозаправка й пошук витоку по готовій стіні.
