Як встановити висувні ящики й направляючі

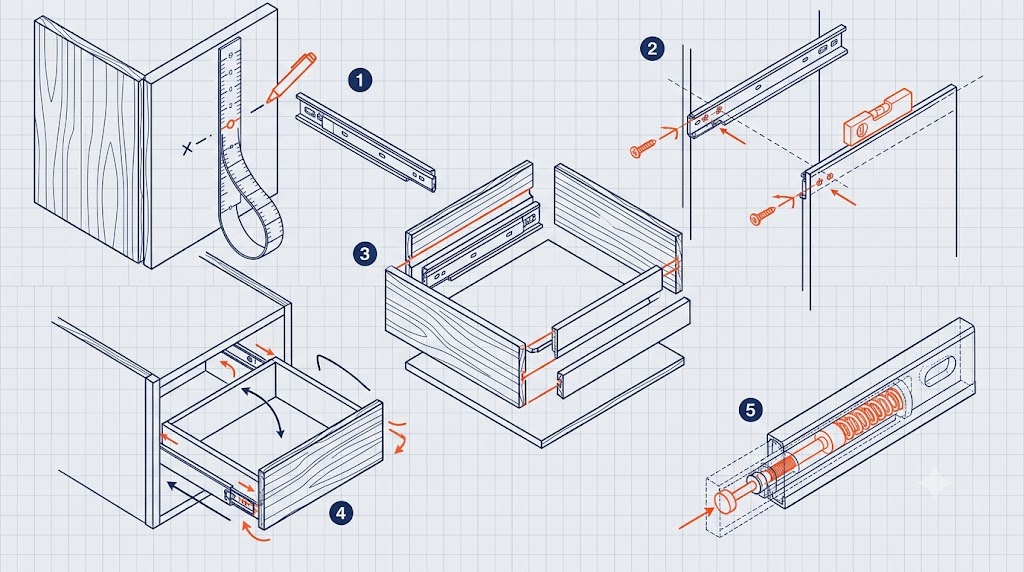

Висувні ящики встановлюють так: обирають тип направляючих під навантаження й глибину корпусу, розмічають позиції по висоті шаблоном, кріплять напрямні до корпусу й до бокових стінок ящика строго по рівню, навішують ящик і регулюють фасад по висоті, нахилу й боковому зсуву. Нижче – повна покрокова схема з порівнянням направляючих і типовими помилками монтажу.

Перш ніж братися за ящики, варто мати загальний план робіт: монтаж фурнітури йде вже на етапі складання меблів, після того як визначені матеріали й розміри корпусів. Якщо ремонт лише починається, спершу складіть послідовність етапів у матеріалі З чого почати ремонт.

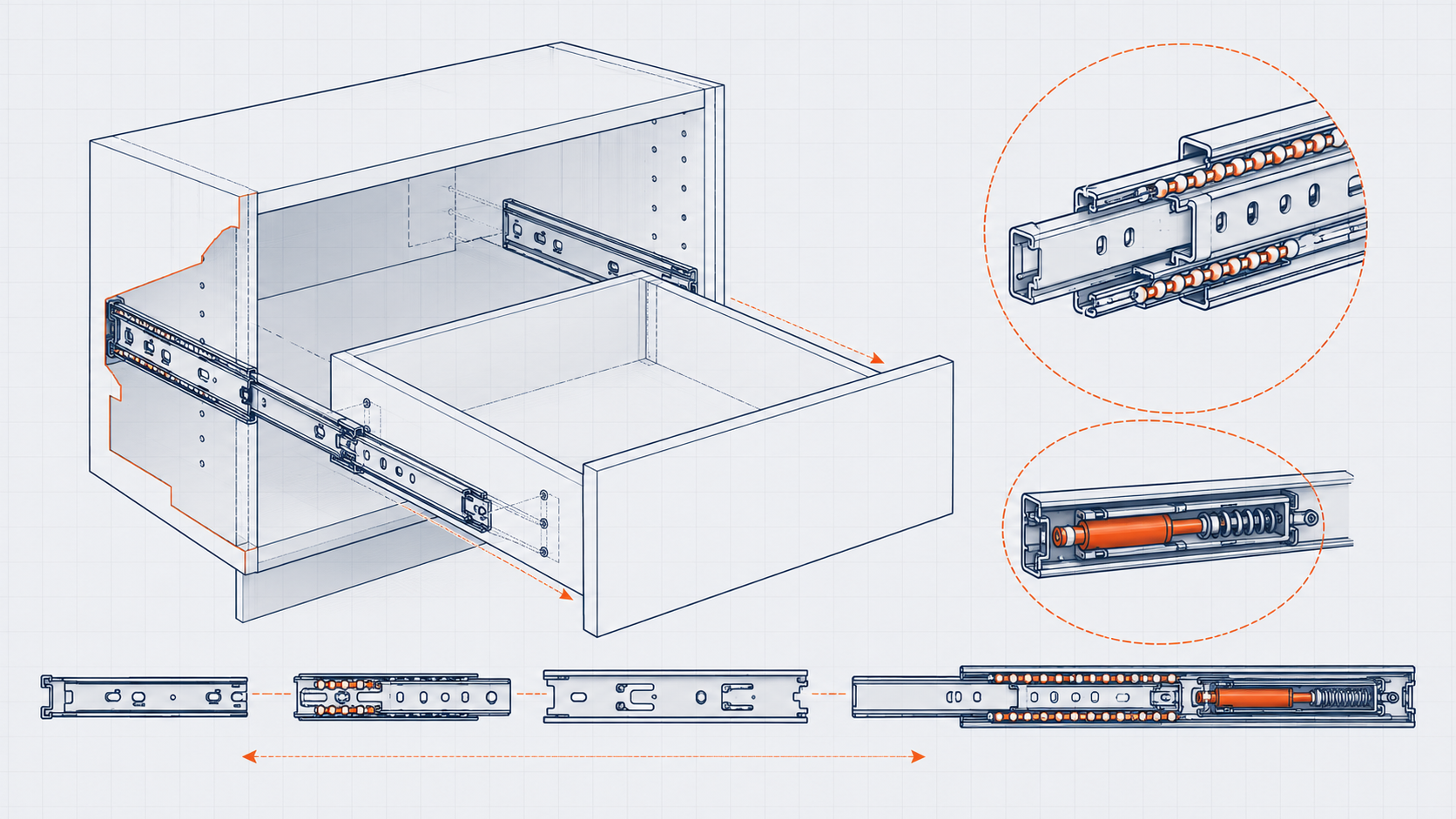

Направляючі для висувних ящиків – це парна фурнітура з рейок-роликів або кулькових повзунків, яка кріпиться до бокових стінок корпусу й ящика та забезпечує плавне висування ящика на потрібну довжину без перекосів. Розберемо, які направляючі бувають, як їх розмітити й закріпити, і на що зважати при заміні старих на нові.

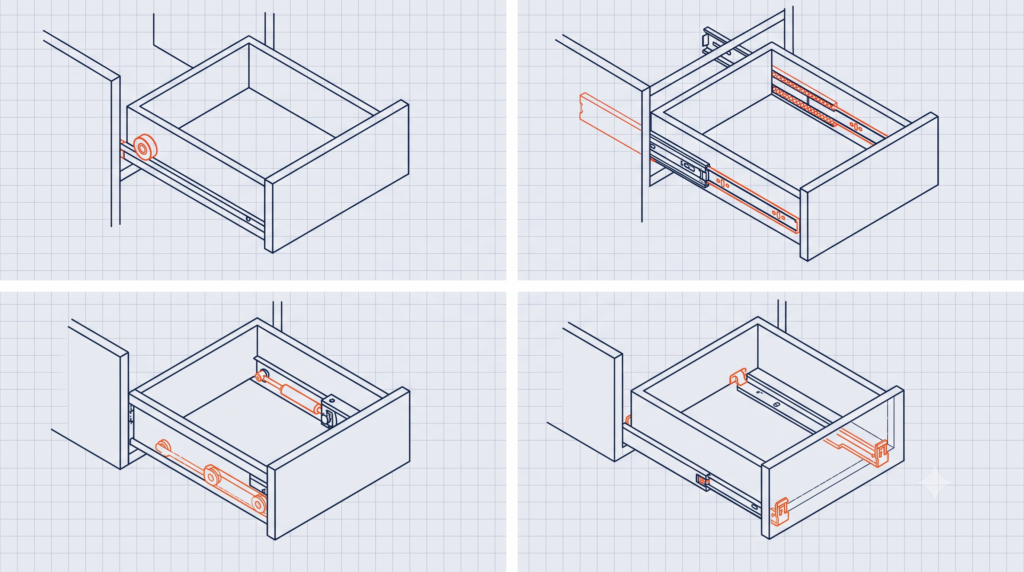

Які бувають направляючі для ящиків: порівняння

Коротко: роликові направляючі найдешевші, але провисають під вагою, кулькові повного висуву дають рівний хід під навантаженням, а тандембокси з доводчиком – найтихіший і найдорожчий варіант. Вибір залежить від того, що зберігатиметься в ящику й скільки коштує бюджет проєкту.

Роликові направляючі складаються з двох рейок із пластиковими роликами на кінцях; ящик висувається приблизно на 3/4 своєї довжини, а задня частина завжди трохи провисає, бо опору немає по всій довжині. Це найдешевший варіант, і за нормами виробників фурнітури такі направляючі розраховані на навантаження 15-25 кг на пару. Кулькові направляючі повного висуву мають кульковий підшипниковий механізм по всій довжині рейки, витягують ящик повністю (100%), витримують 30-45 кг і не провисають навіть на максимальній довжині – тому їх ставлять під важкий посуд чи інструмент.

Тандембокси – це закрита металева система, де сам ящик кріпиться на прихованих напрямних із вбудованим доводчиком; ззовні видно лише гладкий фасад без бокових стінок ящика. За даними виробників фурнітури (Blum, Hettich) тандембокси витримують 30-65 кг залежно від серії й дають найплавніший, майже безшумний хід. Направляючі прихованого монтажу (без доводчика) – проміжний варіант: теж ховаються під ящиком, але без амортизації закриття.

Як розмітити позиції по висоті шаблоном?

Позиції для кріплення направляючих розмічають від дна корпусу з відступом, який дає виробник фурнітури в інструкції – зазвичай 32 мм для роликових і залежно від висоти борту для тандембоксів. Точність розмітки визначає, чи буде ящик стояти рівно, тож тут не можна економити час.

Найзручніше користуватися паперовим або пластиковим шаблоном-лекалом, який іде в комплекті з фурнітурою: він одразу показує отвори під саморізи в потрібному кроці. Шаблон прикладають до внутрішньої стінки корпусу впритул до передньої кромки, вирівнюють по нижньому краю й накернюють центри отворів шилом, щоб свердло не зісковзнуло. З досвіду на стандартну тумбу шириною 40 см розмітка обох боків займає 10-15 хвилин, якщо працювати акуратно і звіряти позначки по рівню між лівою і правою стінками.

Якщо корпус зібраний з ЛДСП і ви ще на етапі складання самих модулів, розмітку зручно робити до з’єднання деталей – доступ до стінки з обох боків спрощує роботу. Про базові прийоми складання – у матеріалі Як зібрати меблі з ЛДСП.

Як закріпити напрямні до корпусу по рівню?

Корпусну частину направляючої кріплять до бокової стінки шурупами через накернені отвори, контролюючи горизонталь коротким рівнем після кожного другого самореза. Перекіс тут – головна причина заклинювання ящика в майбутньому.

Спершу вкручують по одному саморезу спереду й ззаду – без остаточного затягування, щоб можна було підправити положення рейки. Прикладають рівень до верхньої грані направляючої і, якщо є похибка, послаблюють один із саморезів і коригують кут на 1-2 мм. Тільки після вирівнювання докручують решту саморезів по всій довжині рейки, зазвичай кожні 5-8 см. За нормами виробників фурнітури мінімум 3 точки кріплення на рейку для роликових і 4-5 для повного висуву й тандембоксів – інакше рейка “грає” під навантаженням.

“Дев’ять скарг на ящик, що клинить, з десяти – це не брак фурнітури, а перекіс пари направляючих на 2-3 мм. Люди кріплять боки по черзі й на око, не перевіряючи рівнем обидві рейки разом. Витратьте зайві п’ять хвилин на контроль горизонталі – і ящик ходитиме без зусиль роками.” – Олег Кравченко, майстер-оздоблювач, 12 років практики.

Як зібрати ящик і закріпити на ньому відповідну частину направляючих?

Ящик спершу збирають повністю – дно, бокові стінки, задня стінка, фасад – і лише потім кріплять на нього рухому частину направляючих, орієнтуючись на той самий відступ від дна, що й на корпусі. Порядок важливий: кріпити фурнітуру на розібраний ящик незручно й неточно.

Для роликових і кулькових направляючих повного висуву рухому рейку прикручують до зовнішньої сторони бокової стінки ящика на такій самій висоті від дна, як і на корпусі – зазвичай виробник вказує єдиний відступ для обох частин комплекту. Для тандембоксів ящик збирають прямо в металевій рамі-каркасі системи: бокові металеві стінки вже є направляючими, а дно й фасад вставляють у пази й фіксують ексцентриками або кліпсами – окремого кріплення саморезами тут майже немає. З досвіду на збірку одного ящика з тандембоксом іде 15-20 хвилин, з класичними роликовими – 25-30, бо доводиться більше свердлити.

Якщо в цьому ж проєкті плануєте кухонні шафи з фасадами, зверніть увагу на суміжну фурнітуру: правильне регулювання дверцят і ящиків йде за схожою логікою. Докладніше – у матеріалі Як відрегулювати дверцята шафи.

Як навісити ящик і відрегулювати фасад по висоті, нахилу й боковому зсуву?

Готовий ящик заводять рухомою частиною направляючих у корпусну до клацання фіксаторів, після чого перевіряють хід і за потреби регулюють фасад трьома гвинтами: по висоті, нахилу й боковому зсуву. У більшості сучасних систем ці регулювання зроблено ексцентриковими гвинтами прямо на кріпленні фасаду, без демонтажу ящика.

Регулювання по висоті піднімає чи опускає передню кромку ящика на 2-3 мм в обидва боки – вирівнюють, щоб фасад був заодно з сусідніми дверцятами. Регулювання нахилу компенсує, якщо верхній чи нижній край фасаду виступає вперед відносно площини – найчастіше трапляється, якщо корпус трохи повело. Боковий зсув (найбільш актуальний саме в тандембоксах) зсуває фасад на кілька міліметрів вліво-вправо, щоб вирівняти зазори між сусідніми ящиками по горизонталі. За рекомендаціями виробників фурнітури діапазон регулювання зазвичай становить ±2-3 мм по кожній осі – цього достатньо для компенсації дрібних похибок монтажу корпусу, але не для виправлення грубого перекосу направляючих.

Навіщо доводчики й система push-to-open?

Доводчик – це амортизатор у механізмі направляючих, який плавно й безшумно дотягує ящик в останні 10-15 см ходу, гасячи удар об корпус. Push-to-open (притиск-відкриття) дозволяє відкрити ящик легким натиском на фасад без ручки – зручно для мінімалістичних фасадів без фурнітури.

Доводчик спрацьовує механічно: пружинний або гідравлічний блок захоплює рухому рейку на певній відстані від закритого положення і плавно “гасить” її швидкість, тому ящик не грюкає навіть при різкому засуванні. За даними виробників фурнітури, доводчик подовжує термін служби направляючих і фасаду, бо забирає ударне навантаження на кромку й петлі кріплення. Push-to-open працює на іншому принципі – механізмі поштовху: легке натискання на закритий фасад активує пружинний штовхач, який відкриває ящик на кілька сантиметрів, за які вже можна вхопитися пальцями.

Обидві системи можна докупити окремими блоками для роликових і кулькових направляючих, або взяти готовий тандембокс з інтегрованим доводчиком – це виходить дешевше й надійніше, ніж доукомплектовувати бюджетну фурнітуру. З практики: якщо кухня активно використовується щодня, доводчик окупається вже за перший рік – зникають сколи на кромках фасадів від ударів.

Як замінити роликові направляючі на кулькові в старих меблях?

Заміну роблять так: демонтують старі роликові рейки, заміряють глибину корпусу й товщину бокових стінок, підбирають кулькові направляючі відповідної довжини (зазвичай на 1-3 см коротші за глибину корпусу) і кріплять по новій розмітці, орієнтуючись на попередні отвори, де це можливо.

Головна складність – старі отвори від роликових направляючих рідко збігаються з кроком кулькових, тому частину отворів доводиться свердлити заново, а старі забивати дерев’яними чопиками з клеєм ПВА, щоб саморіз новий тримався міцно. Перед покупкою обов’язково виміряйте товщину бокової стінки ящика: кулькові направляючі повного висуву потребують мінімум 12-16 мм товщини матеріалу для нормального кріплення, тоді як тонкі старі ящики з ДВП іноді на це не розраховані. За нормами виробників фурнітури також важливо перевірити внутрішню ширину корпусу – кулькові рейки зазвичай “з’їдають” 12-13 мм з кожного боку, і якщо старий ящик впритул займав корпус, після заміни його доведеться звужувати.

Якщо старі меблі загалом зношені, а не лише фурнітура, іноді розумніше зібрати новий корпус із сучасних матеріалів, ніж підганяти новітню фурнітуру під застарілу конструкцію. Базові принципи складання розписані у матеріалі Як зібрати кухню самостійно.

Типові помилки монтажу направляючих

Коротко: майже всі проблеми з висувними ящиками зводяться до перекосу пари направляючих і неврахованого зазору фасаду. Ось на що звертати увагу насамперед.

• Перекіс пари направляючих навіть на 2-3 мм – ящик клинить або йде важко на половині ходу.
• Розмітка боків “на око” без шаблону й без звірки симетрії – веде до того самого перекосу.
• Неврахований зазор фасаду відносно сусідніх дверцят – фасад треться при кожному відкритті.
• Замало точок кріплення на рейку – фурнітура “грає” й провисає під навантаженням раніше строку.
• Регулювання фасаду при відкритому ящику – результат не збігається з реальним положенням при закритті.
• Кулькові направляючі повного висуву в занадто тонкий чи вузький старий корпус без перевірки розмірів.
