Як підключити бра (настінний світильник)
Бра підключають так: знеструмлюють лінію й перевіряють індикатором, кріплять основу по рівню (у бетон - дюбелем, у ГКЛ - метеликом чи закладною), заводять фазу через вимикач, підключають нуль напряму, для металевого корпусу тягнуть заземлення, а плафон і лампу ставлять в останню чергу. Вимикач має рвати саме фазу.

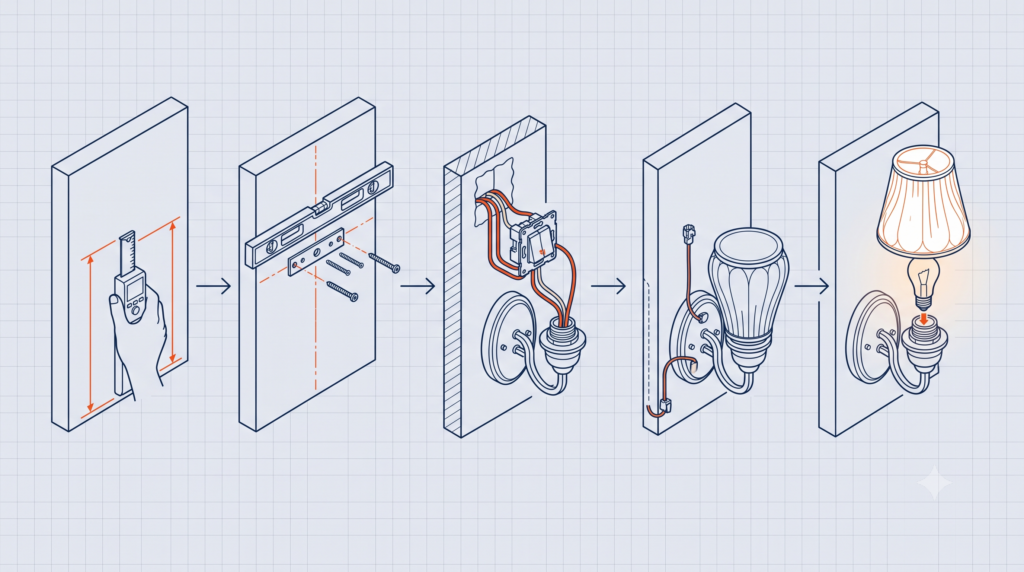

Бра підключають так: спершу знеструмлюють лінію на щитку й перевіряють відсутність напруги індикатором, потім розмічають і кріплять монтажну основу по рівню (у бетон чи цеглу – дюбелем, у гіпсокартон – через дриль-метелик або закладну), заводять фазу через вимикач, підключають нуль, а для металевого корпусу обовʼязково зʼєднують заземлення. Наприкінці ставлять плафон і лампу й тільки тоді подають напругу. Нижче – повна покрокова схема з варіантами живлення й монтажу.
Бра – це настінний світильник, який кріпиться до стіни на монтажну основу й живиться або від виведеного в стіні кабелю через вимикач, або від розетки за допомогою вилки й шнурового вимикача на проводі. Розберемо обидва варіанти живлення, монтаж на різні стіни й правильне підключення фази, нуля та заземлення крок за кроком.
Варіанти живлення: від кабелю чи від розетки?

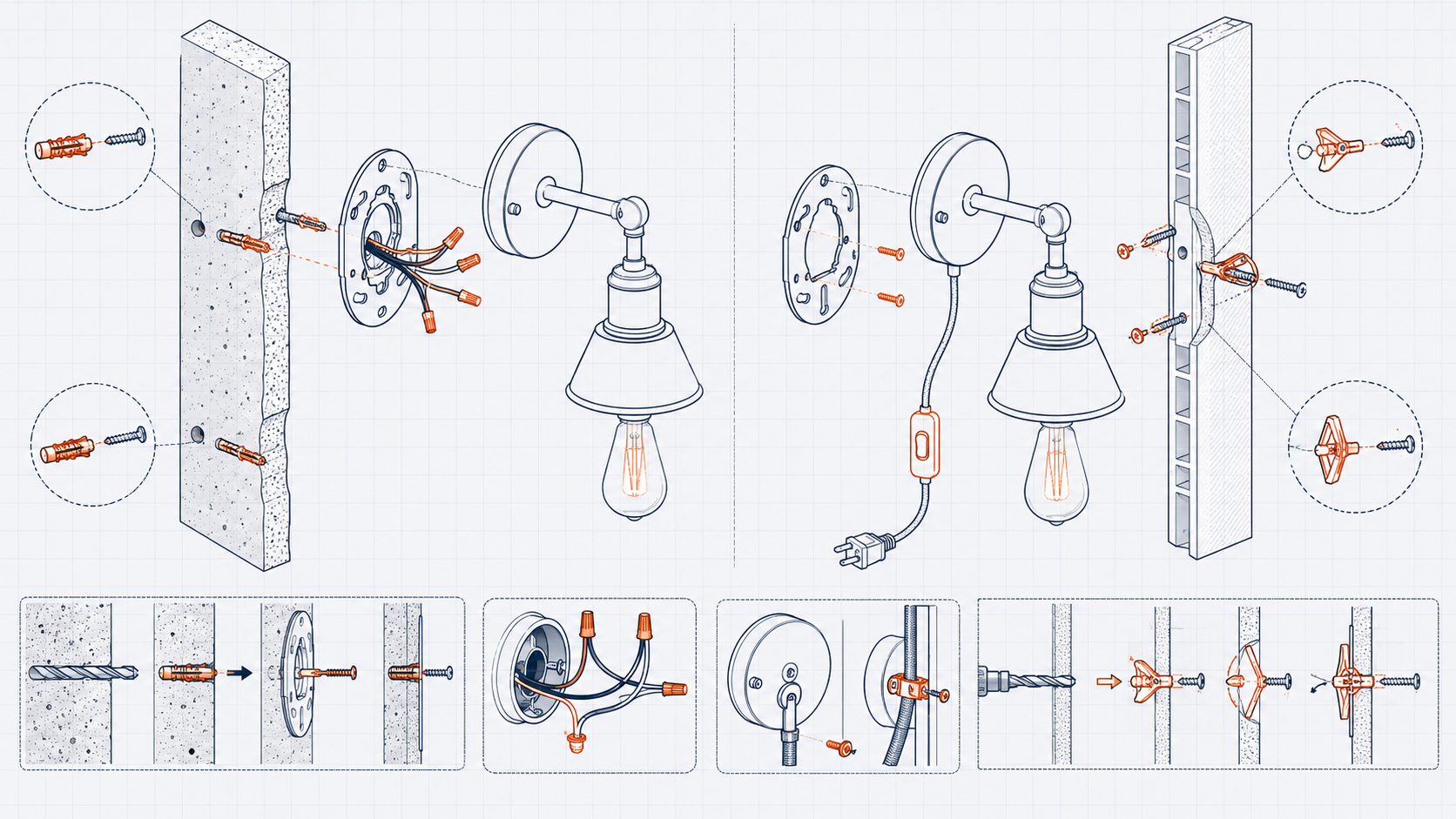

Бра живлять двома способами: від виведеного в стіні кабелю через стаціонарний вимикач або від найближчої розетки через вилку й шнуровий вимикач на проводі. Перший варіант – для капітального рішення на етапі ремонту, другий – коли кабель у стіну вивести вже не можна.
Якщо ви тільки плануєте розводку й ще не вирішили, де виводити кабелі під світильники, спершу подивіться загальний гайд З чого почати ремонт – точки під бра закладають на етапі електрики, до шпаклювання й чистового оздоблення, коли штробити стіну ще безболісно.
За даними Держстату України щодо житлового фонду понад 60 відсотків квартир у країні – це житло, збудоване до 2000 року, де світильники біля ліжка й дзеркала часто підключали саме шнуром у розетку. Тому варіант з вилкою залишається робочим і поширеним, хоча естетично поступається прихованому кабелю.
На якій висоті вішати бра?
Висота залежить від призначення: біля ліжка бра вішають на 120-140 см від підлоги, біля дзеркала – на рівні очей близько 160-170 см, у коридорі – на 170-180 см. Точка виводу кабелю має збігтися з монтажною основою світильника, тому висоту визначають ще на етапі електрики.
За нормами виробників світильників і практикою дизайнерів інтерʼєру оптимальна висота приліжкового бра – така, щоб вимикач і плафон були в зоні витягнутої руки лежачої людини, тобто приблизно 120-140 см від підлоги й 15-20 см убік від краю ліжка. У ванній біля дзеркала бра ставлять парою по боках дзеркала на висоті очей, щоб світло не давало тіней на обличчі.
На практиці для приліжкового бра над узголівʼям стандартної ліжка (висота матраца близько 50-55 см) я виводжу кабель на позначці 130 см: людині зручно дотягтися до вимикача сидячи в ліжку, і плафон не сліпить очі. У коридорі беру 175 см – вище за зріст, щоб не зачепити головою й не отримати відблиск в очі при ходьбі.
Як закріпити бра на різні стіни?

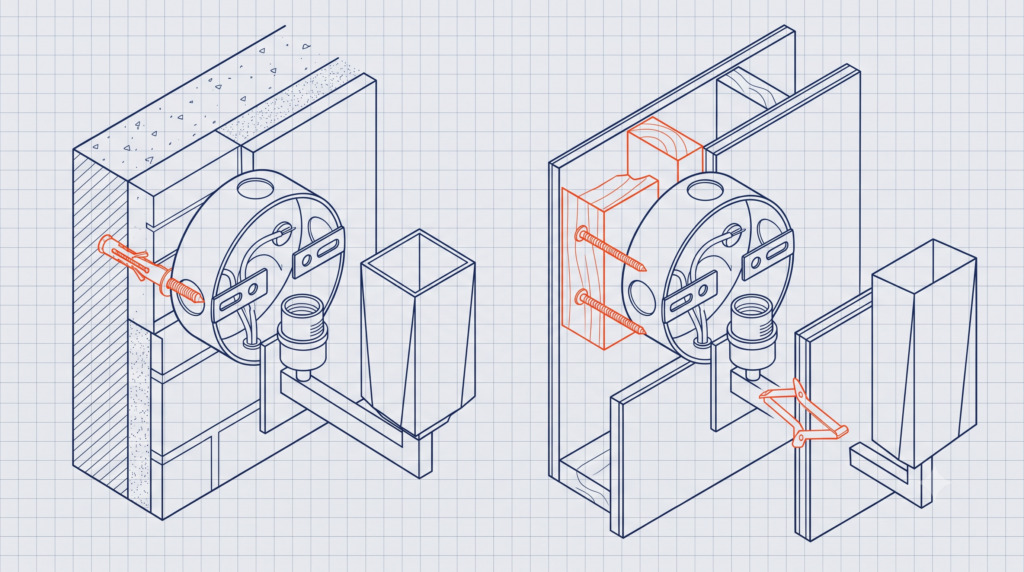

Спосіб кріплення залежить від матеріалу стіни: у бетон і цеглу основу саджають на розпірний дюбель із шурупом, а в гіпсокартон – через спеціальний дюбель-метелик (дриль-метелик) або, під важке бра, через заздалегідь закладену в каркас деревʼяну чи фанерну закладну. Легке бра ГКЛ витримає й на метеликах, важке – лише на закладній.
Хочете додати до бра ще й приховане світло – наприклад, підсвітити нішу чи узголівʼя? Тоді після монтажу основного світильника загляньте в матеріал як зробити підсвітку LED-стрічкою: пара таких сценаріїв разом дає мʼяке багаторівневе освітлення зони відпочинку.
Порівняння способів кріплення
Коротко: у бетон і цеглу – розпірний дюбель, у ГКЛ під легке бра – метелик, під важке – тільки закладна. Нижче зведено ключові параметри, щоб обрати кріплення під вашу стіну й вагу світильника.
| Тип стіни / бра | Кріплення | Гранична вага | Нюанси |
|---|---|---|---|
| Бетон, цегла | Розпірний дюбель 6-8 мм + шуруп | Практично будь-яка | Найнадійніше, тримає й важкий кований декор |
| ГКЛ, легке бра | Дюбель-метелик (дриль-метелик) | до 3-4 кг на точку | Розкривається за листом, не потребує каркаса |
| ГКЛ, важке бра | Шуруп у закладну (брус/фанера) | обмежена лише закладною | Закладну ставлять до зашивання стіни |
| Порожниста цегла | Хімічний анкер або довгий дюбель | висока | Звичайний дюбель у пустоту не тримає |
| Дерево | Шуруп напряму | висока | Кабель обовʼязково в негорючій оболонці |
Для типової квартири з бетонними чи цегляними стінами питання кріплення закривається розпірним дюбелем – він тримає будь-яке бра. Складнощі починаються тільки на гіпсокартоні, де під важкі моделі закладну треба передбачити заздалегідь.
Як підключити фазу, нуль і заземлення?
Фазу заводять на бра через вимикач (він має розривати саме фазу), нуль підключають напряму, а заземлення обовʼязкове для металевого корпусу. Кольори жил стандартні: коричневий або чорний – фаза, синій – нуль, жовто-зелений – заземлення.
Якщо ви розводите під бра нову лінію з нуля, спершу освіжіть загальні правила у матеріалі про домашню електрику: як замінити люстру – принцип підключення фази через вимикач і зʼєднання жил там той самий, що й для настінного світильника.
«Головна помилка з бра – вимикач у розриві нуля замість фази. Світло вимикається, людина міняє лампу з чистою совістю, а на цоколі висить фаза, бо розірваний був тільки нуль. Правило одне: вимикач завжди рве фазу. Перевіряйте індикатором, а не на віру монтажникам до вас», – Сергій Ткаченко, ліцензований електрик, 14 років практики.
Якщо ж ви хочете керувати яскравістю бра – плавно приглушувати світло біля ліжка, – у ту саму лінію замість звичайного вимикача ставлять регулятор: як це робиться, розписано у матеріалі як встановити димер.
Установлення плафона й лампи
Плафон і лампу ставлять в останню чергу, уже після того як основу закріплено, жили зʼєднано й ізольовано. Спершу перевіряють роботу з увімкненою напругою, потім знеструмлюють і монтують декоративні елементи.
На практиці підключення й монтаж одного бра від готового виводу кабелю займає 30-40 хвилин: більшість часу йде не на електрику, а на акуратну розмітку й кріплення основи строго по рівню, щоб світильник не стояв косо.
Типові помилки при підключенні бра
Найнебезпечніші помилки – вимикач у розриві нуля й важке бра на ГКЛ без закладної. Перша лишає лампу під напругою при вимкненому світлі, друга закінчується падінням світильника. Нижче – чого варто уникати.
- Вимикач у розриві нуля. Світло вимикається, але фаза лишається на патроні. Вимикач має рвати тільки фазу – перевіряйте індикатором.
- Важке бра на метеликах. Масивний світильник на ГКЛ без закладної з часом вириває кріплення разом зі шматком листа. Під важке бра – тільки закладна.
- Немає заземлення на металевому корпусі. При пробої ізоляції корпус опиняється під фазою. Жовто-зелену жилу завжди прикручуйте до клеми заземлення.
- Робота без знеструмлення. Підключення на живій лінії – пряма дорога до удару струмом. Завжди вимикайте автомат і перевіряйте індикатором.
- Скрутка замість клем. Погана скрутка гріється й окислюється в закритій основі бра. Зʼєднуйте жили клемами Wago або гвинтовим клемником.
- Завелика лампа в закритому плафоні. Перегрів патрона й ізоляції. Дотримуйтесь максимальної потужності на корпусі, надавайте перевагу LED.
