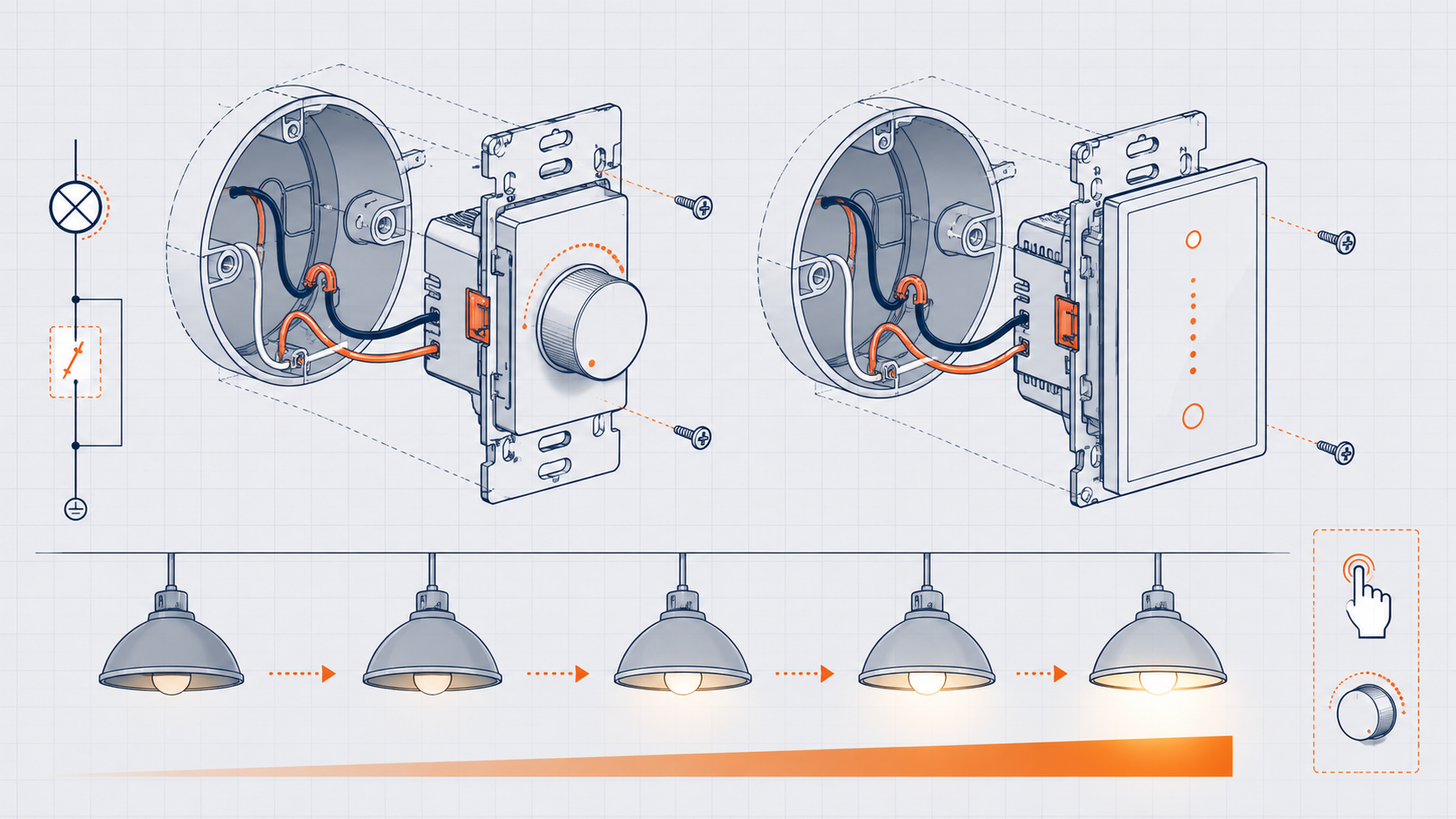

Як встановити димер (регулятор яскравості)

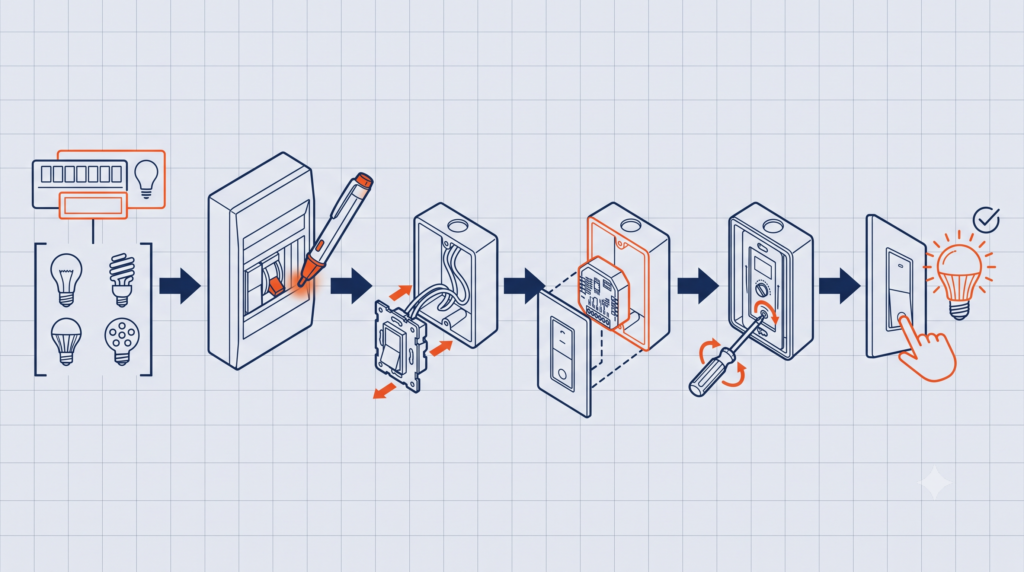

Димер – це регулятор яскравості, який замінює звичайний вимикач і плавно змінює світловий потік лампи. Щоб установити його правильно, головне – підібрати модель під тип ламп: для світлодіодного світла потрібен LED-сумісний димер (RC/RL-LED), а лампи мають бути з позначкою dimmable. Далі знеструмлюють автомат, перевіряють відсутність напруги індикатором, підключають фазу вхід-вихід замість вимикача, ставлять механізм у підрозетник і налаштовують мінімальний поріг яскравості.

Що таке димер і навіщо він потрібен?

Димер плавно регулює яскравість освітлення від приглушеного до повного світла, замінюючи звичайний клавішний вимикач. Димер – це електронний регулятор, який зрізає частину синусоїди мережевої напруги й тим змінює потужність, що доходить до лампи. Простими словами, він робить з однієї люстри і яскраве робоче світло, і мʼяке вечірнє – однією й тією ж крутилкою чи сенсором.

Крім комфорту, димер економить електроенергію й подовжує ресурс ламп, бо ті рідше працюють на повну. Перш ніж лізти в стіну, варто зрозуміти, куди димер вписується в загальний порядок ремонту: електрику й точки керування планують ще до чистового оздоблення, і послідовність цих етапів розкладена в матеріалі З чого почати ремонт. Заміна ж вимикача на димер у готовій квартирі – це локальна операція на 20-30 хвилин, якщо лампи вже сумісні.

За даними Держенергоефективності України на освітлення припадає близько 12-15 відсотків побутового споживання електрики, і плавне регулювання яскравості разом із переходом на LED помітно зрізає цю статтю витрат. Саме тому димери сьогодні ставлять не тільки заради дизайну, а й як інструмент енергоощадності.

Сумісність із джерелами світла: чому dimmable критично?

Найголовніше правило: димер і лампи мають бути сумісні між собою, інакше світло гудітиме, мерехтітиме або взагалі не вимикатиметься до нуля. Для світлодіодного освітлення це критично – звичайна LED-лампа без позначки dimmable з димером не працює коректно. Dimmable – це маркування на упаковці лампи, яке означає, що її драйвер розрахований на роботу з регулятором яскравості.

Проблема в тому, що LED-лампа – це не проста нитка розжарення, а електроніка з драйвером. Коли димер починає зрізати напругу, недиммована лампа отримує спотворене живлення: драйвер намагається стабілізувати струм, і в результаті зʼявляється характерне гудіння, мерехтіння на низькій яскравості або миготіння при спробі приглушити світло. З досвіду девять із десяти скарг на «поганий димер» насправді впираються у звичайні LED-лампи без dimmable, а не в сам регулятор.

Класична лампа розжарення й галогенка димуються будь-яким поворотним димером без проблем – вони чисто резистивні. З LED усе складніше: потрібен саме LED-сумісний димер (тип RC або RL з підтримкою LED), а лампи – обовʼязково dimmable. Якщо ви заодно міняєте світильник, звірте це з матеріалом Як замінити люстру, а розкладку самих джерел світла по кімнаті – з гайдом Як розрахувати й розмістити освітлення.

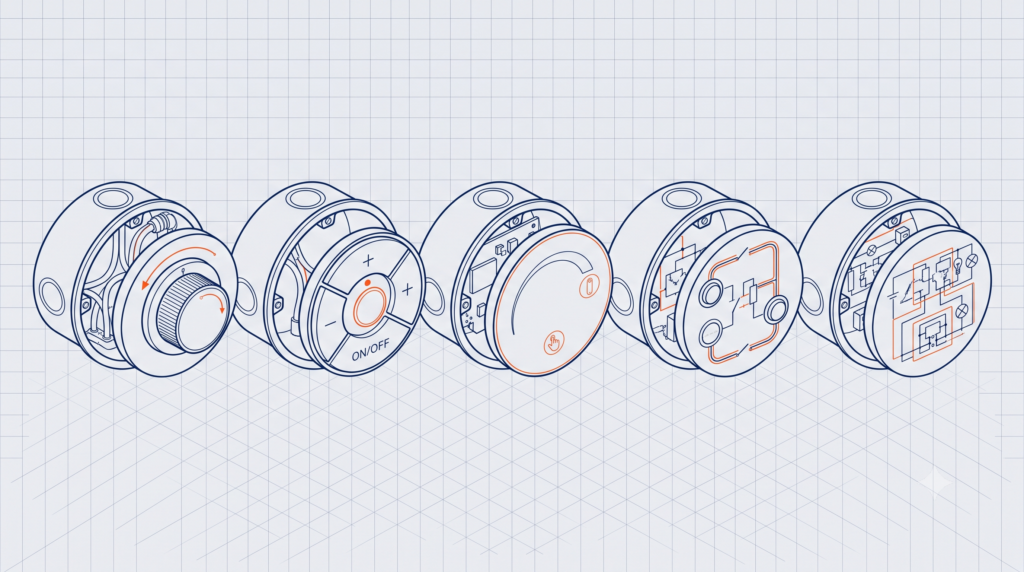

Порівняння типів димерів: який обрати?

Коротко: для LED беруть універсальний RC/RL-LED-димер, спосіб керування (поворотний, кнопковий, сенсорний) обирають за смаком, а для керування з двох місць – прохідний з димуванням. Тип димера визначає і зручність, і сумісність із навантаженням.

Ключова колонка тут – мінімальна потужність. Поворотні димери старого типу часто мають мінімум 40 Вт, а одна dimmable LED-лампа – це 7-10 Вт. Якщо на люстрі всього дві такі лампи (14-20 Вт), старий димер їх «не побачить»: світло мерехтітиме або не запускатиметься. Саме тому під LED беруть універсальний RC/RL-LED-димер із низьким мінімальним порогом від 3-5 Вт.

«Універсальний LED-димер дорожчий за простий поворотний на пару сотень гривень, але економить нерви. Він сам підлаштовується під тип навантаження – RC чи RL – і тягне навіть одну маленьку dimmable-лампу. Я вже роками ставлю тільки універсальні, бо повертатися й міняти «дешевий, що гудить» виходить дорожче», – Сергій Ткаченко, ліцензований електрик, 14 років практики.

Як підібрати димер під лампи й сумарну потужність?

Спершу рахують сумарну потужність усіх ламп на лінії, потім обирають димер так, щоб ця сума з запасом вписалася в його діапазон мін/макс. Правило просте: реальне навантаження має лежати десь у середині робочого діапазону димера, а не впритул до країв.

Важливий нюанс саме для LED: багато виробників рекомендують рахувати LED-навантаження не за фактичною, а за «еквівалентною» потужністю, множачи суму на коефіцієнт до 10. Тобто 45 Вт реальних LED система «бачить» ближче до 100-150 Вт умовних через кидки струму драйверів. За нормами виробників максимум для LED зазвичай указують окремо, меншим числом, ніж для розжарення – на це й орієнтуйтеся.

На практиці для типової вітальні з пʼятьма-шістьма dimmable LED-лампами я беру універсальний RC/RL-LED-димер з діапазоном приблизно 5-200 Вт – він упевнено тягне таке навантаження, дає рівне регулювання без мерехтіння й має запас, якщо колись додати ще пару світильників.

Знеструмлення, схема заміни й монтаж у підрозетник

Найпростіший випадок – заміна одноклавішного вимикача на димер: до вимикача вже підходять два дроти (фаза вхід і фаза вихід на лампу), і димер підключається на їхнє місце. Схема повторює логіку вимикача: розрив у фазному проводі, тільки замість простого контакту стоїть регулятор.

Якщо ви заодно розбираєтеся з логікою звичайних вимикачів або міняєте кілька точок керування, тримайте під рукою матеріал Як підключити вимикач світла – схема фази вхід-вихід там та сама. Для прохідного димера (керування з двох місць) дротів буде більше, і без досвіду цю схему краще довірити електрику.

На практиці заміна одноклавішного вимикача на поворотний димер займає 20-30 хвилин: більшість часу йде не на підключення, а на акуратне вкладання дротів у неглибокий підрозетник, бо електроніка димера обʼємніша за простий вимикач. Якщо підрозетник зовсім мілкий, іноді доводиться заглиблювати його коронкою.

Налаштування мінімального порогу й тест на мерехтіння

Після монтажу димер часто треба налаштувати: виставити мінімальний поріг яскравості так, щоб на найнижчому рівні лампи світили стабільно, а не мерехтіли й не гасли. Багато LED-сумісних димерів мають підлаштування мінімуму – маленький потенціометр або програмний режим утримання кнопки.

Тест на мерехтіння – головний критерій успіху. Якщо на середній і високій яскравості світло рівне, а мерехтіння зʼявляється лише біля самого нуля, підняття мінімального порогу зазвичай усе вирішує. Якщо ж лампи мерехтять по всьому діапазону й гудуть – проблема не в налаштуванні, а в несумісності: або лампи недиммовані, або димер не LED-сумісний.

«Мерехтіння на мінімумі – не завжди брак димера. У девяти випадках із десяти достатньо покрутити підлаштування мінімального порогу всередині рамки, і світло стає рівним. Люди про цей потенціометр просто не знають і несуть робочий димер назад у магазин», – Сергій Ткаченко, ліцензований електрик, 14 років практики.

Типові помилки при встановленні димера

Майже всі проблеми з димером зводяться до несумісності ламп і невдалого підбору потужності. Обидві помилки дають однакові симптоми – гудіння й мерехтіння – тому їх часто плутають. Нижче – чого варто уникати.

• Звичайні LED-лампи без dimmable. Найчастіша причина гудіння й мерехтіння. Ставте тільки лампи з позначкою dimmable.
• Недобір мінімальної потужності. Одна LED-лампа на 9 Вт на димері з мінімумом 40 Вт мерехтить або не запускається. Мінімум димера має бути нижчим за навантаження.
• Поворотний RL-димер на LED. Старі димери для розжарення часто несумісні з LED. Для світлодіодів беріть універсальний RC/RL-LED.
• Перевантаження. Забагато ламп понад максимум димера – перегрів і вихід з ладу. Тримайте суму в середині діапазону із запасом.
• Монтаж без знеструмлення. Робота під напругою – ризик удару струмом і псування димера. Завжди вимикайте автомат і перевіряйте індикатором.
• Ігнорування підлаштування мінімуму. Мерехтіння на нулі часто лікується потенціометром усередині димера, а не заміною.
