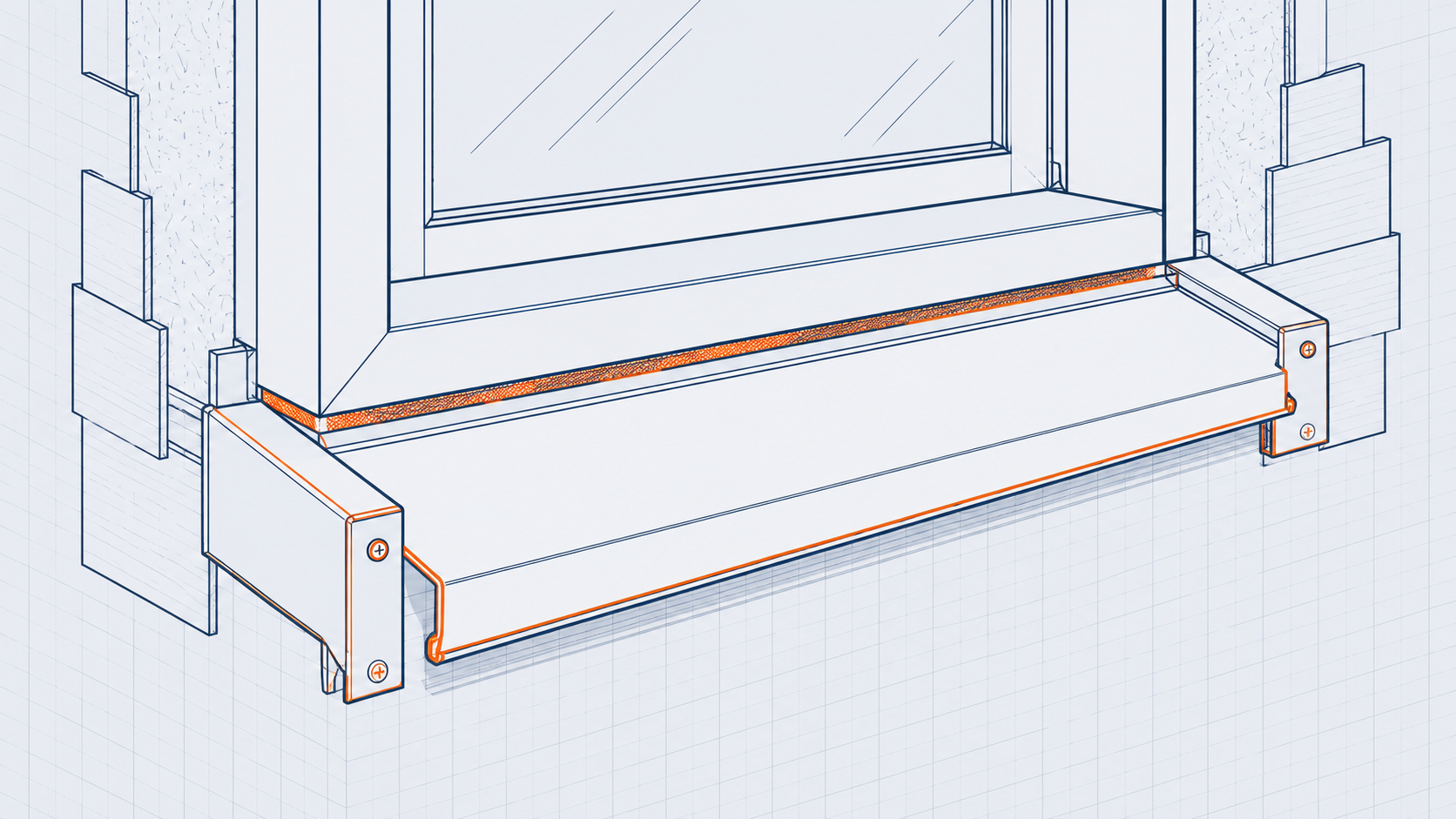

Як встановити відлив на вікно

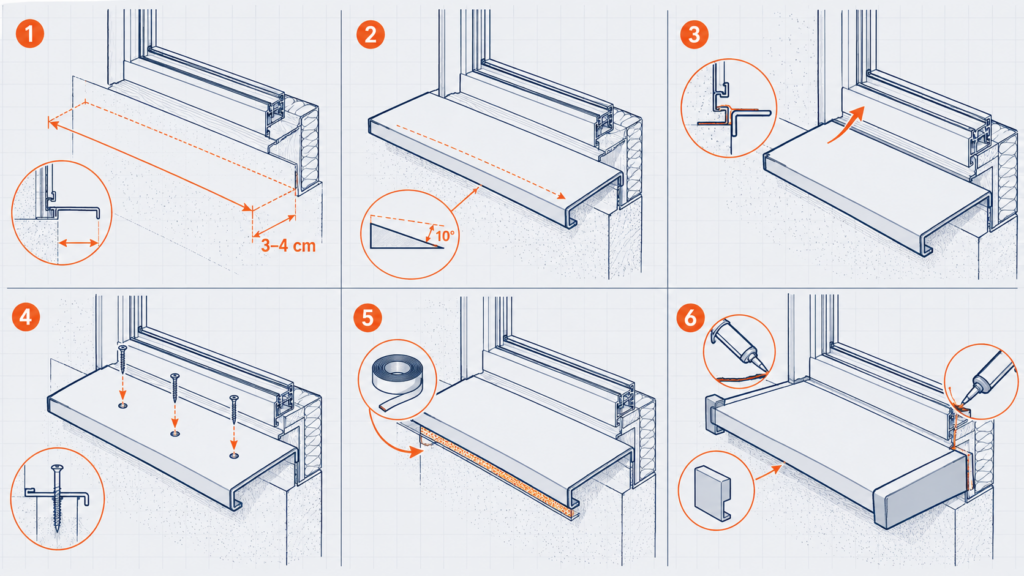

Відлив на вікно встановлюють так: заміряють ширину прорізу з напуском на фасад 3-4 см і загином країв, ріжуть заготовку, заводять верхню полицю під раму в паз підставочного профілю з ухилом від будинку близько 10 градусів, кладуть під відлив пружну стрічку ПСУЛ або смужку герметика для гасіння шуму дощу, кріплять саморізами до підставочного профілю, ставлять бокові заглушки й герметизують примикання до укосів. Нижче – весь порядок дій крок за кроком і типові причини протікань.

Відлив – це похилий металевий чи пластиковий елемент під нижньою рамою вікна, який відводить дощову й талу воду від фасаду й шва монтажної піни, захищаючи стіну від намокання й руйнування утеплення. Без відливу вода стікає прямо по фасаду й затікає в монтажний шов, тому цей елемент ставлять одразу після монтажу вікна, ще до відкосів.

Перш ніж братися за відлив, переконайтеся, що саме вікно вже стоїть правильно й запінене за технологією – інакше відлив просто прикриє чужу помилку. Загальний порядок робіт при вставленні вікон і місце відливу в ньому описані в матеріалі З чого почати ремонт.

Навіщо потрібен відлив і що буде без нього?

Відлив відводить воду з вертикальної площини фасаду в бік, не даючи їй стікати по стіні під вікном і затікати в монтажний шов. Без відливу дощова вода щоразу тече прямо по фасаду й підмочує зону під підвіконням, а частина вологи потрапляє в шов між рамою і стіною, де стоїть монтажна піна.

Піна не розрахована на постійний контакт з водою: вона вбирає вологу, втрачає теплоізоляційні властивості й поступово руйнується, а разом з нею йде й герметичність усього монтажного шва. За даними виробників монтажної піни, незахищений шов під вікном втрачає початкові теплоізоляційні властивості вже за один-два сезони постійного зволоження, після чого в кімнаті з’являється протяг і промерзання відкосу взимку. Тому відлив – не косметичний, а конструктивний елемент вузла, і ставити вікно без нього по факту незавершений монтаж.

За нормами ДБН В.2.6-31:2021 щодо теплової ізоляції будівель вузол примикання віконного блоку до стіни повинен мати організований відвід атмосферної вологи від нижнього укосу, і на практиці саме відлив виконує цю функцію в більшості конструкцій. З досвіду на кожному об’єкті, де відлив ставили з запізненням на тиждень-два після монтажу вікна, під підставочним профілем уже видно було темні патьоки й локальне намокання утеплювача.

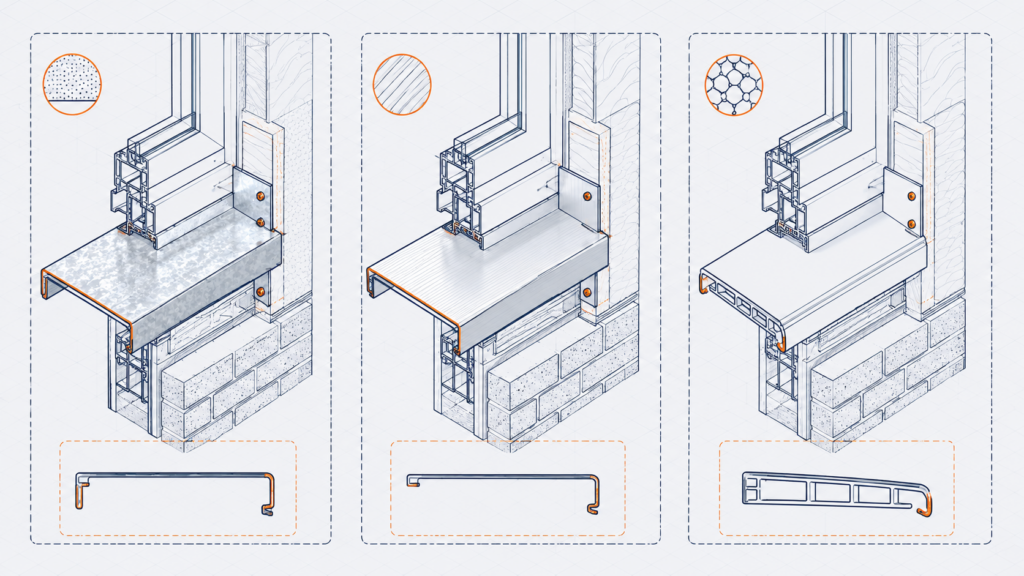

Який матеріал відливу обрати: порівняння

Коротко: оцинкований метал з полімерним покриттям – оптимальний баланс ціни й довговічності для більшості квартир, алюміній береться під преміальний фасад і мінімальний шум, а пластик – бюджетний варіант для дачі чи господарки. Порівняння за ключовими параметрами – у таблиці нижче.

За даними виробників покрівельних і фасадних систем, оцинкована сталь з поліестеровим покриттям товщиною 0,4-0,5 мм служить у середньому 15-25 років без видимої корозії за умови цілого полімерного шару, тоді як подряпини на такому покритті з часом стають точками іржі. Алюміній не іржавіє в принципі, тому його ставлять там, де відлив важко замінити (високі поверхи) або де важлива естетика фасаду на десятиліття вперед. Пластиковий відлив найтихіший при дощі, але на морозі стає крихким і може тріснути від точкового удару – для постійного житла з нормальним опаленням це рідко критично, а от на неопалюваній дачі взимку варто закладати запас на заміну.

Як заміряти відлив із напуском на фасад?

Ширину відливу рахують як ширину віконного прорізу плюс напуск за межі фасаду по 3-4 см з кожного боку і плюс запас під загин країв, який ховає гострий торець металу під підвіконником зсередини й формує бортик для стоку води. Напуск потрібен, щоб вода з відливу капала не по стіні, а вільно, за межами фасадної площини, інакше по краях фасаду з часом з’являються патьоки й розводи.

На практиці на стандартне вікно 1,3-1,5 м ширини заготовка відливу з напуском виходить приблизно 1,4-1,6 м, а виліт для фасаду з утепленням 10 см беру 18-20 см, щоб крапля води падала точно за лінію майбутнього оздоблення, а не на цоколь.

Чому важливий ухил і як його зробити?

Ухил відливу від вікна назовні – обов’язкова умова роботи вузла: без нахилу вода залишається на поверхні, застоюється й з часом знаходить шлях під раму. Стандартний робочий ухил становить приблизно 10 градусів від горизонталі, цього достатньо, щоб вода стікала самопливом навіть при слабкому дощі.

“Найчастіша причина протікання відливу, з якою до мене звертаються після чужого монтажу, – це не дірява піна, а відлив, поставлений рівно чи навіть із контрухилом до будинку. Люди вирівнюють його по рівню, як підвіконня, а треба навпаки – свідомо завалити назовні. Перевіряю ухил краплею води: лийте воду з пляшки на відлив і дивіться, куди вона піде.” – Олег Кравченко, майстер-оздоблювач, 12 років практики.

Ухил задають ще на етапі різання й гнуття заготовки або регулюють підкладками під внутрішній край при монтажі. Контрухил (коли зовнішній край вище внутрішнього) – критична помилка: вода збирається біля рами й проникає під неї при найменшій нещільності шва, а взимку ще й замерзає, розширюючи щілину льодом.

Монтаж: заведення в паз, кріплення, шумоізоляція

Верхню полицю відливу заводять під раму в спеціальний паз підставочного (стартового) профілю, який стоїть під вікном, а потім кріплять відлив саморізами безпосередньо до цього профілю знизу. Такий вузол дає жорстке й герметичне з’єднання без окремого проклеювання верхнього краю відливу.

Стрічка ПСУЛ під відливом виконує подвійну роботу: гасить барабанний шум дощу по металу й одночасно герметизує стик, розширюючись у щілині після монтажу. Жорстке кріплення металу до металу без прошарку працює як мембрана гучномовця – кожна крапля дощу чутно в кімнаті, особливо на верхніх поверхах. З досвіду на вікні 1,4 м стрічки ПСУЛ товщиною 15 мм іде один суцільний відрізок по всій довжині паза, і різниця в шумі дощу після такого прошарку помітна одразу, ще до завершення відкосів.

Бокові заглушки й герметизація примикань

Бокові заглушки (торцеві планки) закривають відкриті торці відливу з боків, де він виступає за межі рами на напуск, і не дають воді затікати збоку в простір під підвіконником. Без заглушок вода з полиці відливу під час косого дощу потрапляє прямо в шов між відливом і укосом.

Заглушки ставлять на герметик після того, як відлив закріплений і вивірений по ухилу: наносять смужку силіконового або поліуретанового герметика на торець і на прилеглу ділянку рами, притискають заглушку й дають герметику схопитися, не рухаючи елемент. Далі герметизують сам примикання відливу до бокових укосів – тонким швом герметика по всьому периметру стику метал-стіна, щоб вода не заходила під фасадну штукатурку чи оздоблення.

Коли відлив і герметизація готові, можна переходити до оздоблення низу прорізу зсередини й зовні. Про встановлення внутрішнього елемента, який працює в парі з відливом, читайте в матеріалі Як встановити підвіконня, а про завершення укосів – у статті Як зробити відкоси на вікна.

Типові помилки монтажу відливу

Коротко: майже всі протікання й скарги на шум зводяться до відсутнього чи неправильного ухилу, жорсткого кріплення без демпфера та пропущених заглушок. Ось чого варто уникати.

• Відлив без ухилу або з контрухилом до будинку. Вода застоюється й затікає під раму, а взимку замерзає в шві. Ухил має бути стабільно близько 10 градусів назовні.
• Кріплення метал до металу без ПСУЛ чи герметика. Дає гучний барабанний шум при дощі й негерметичний верхній стик. Прошарок під відливом обов’язковий.
• Занадто малий напуск за фасад. Вода стікає прямо по стіні, лишаючи патьоки й розводи на оздобленні. Тримайте напуск 3-4 см з кожного боку.
• Пропущені бокові заглушки. Вода при косому дощі затікає збоку в простір під підвіконником і мочить утеплювач. Заглушки ставлять завжди, навіть якщо на вигляд щілина невелика.
• Монтаж відливу до повного затвердіння монтажної піни. Тиск при закручуванні саморізів може змістити ще не застиглу піну і порушити геометрію шва.
