Як встановити доводчик дверей
Доводчик дверей установлюють так: підбирають клас за вагою й шириною полотна (EN 1-7), обирають тип монтажу (верхній важільний, зі слайд-каналом, підлоговий чи схований у петлю), кріплять корпус і важіль по шаблону з коробки, ставлять важіль із попереднім натягом, а потім двома гвинтами регулюють швидкість закривання й дохлоп. Узимку хід підстроюють через густішу оливу.
Доводчик дверей – це механічний пристрій із пружиною й гідравлічним гальмом, який автоматично закриває двері й гасить швидкість перед защіпкою. Щоб установити його правильно, спершу підбирають клас за вагою й шириною полотна (EN 1-7), обирають тип монтажу (верхній важільний, зі слайд-каналом, підлоговий чи схований у петлю), кріплять корпус і важіль по шаблону з коробки, а потім регулюють дві швидкості закривання й дохлоп двома гвинтами. Нижче – повна покрокова схема з таблицями підбору й типів.
Якщо ви тільки заходите в ремонт і не знаєте, коли саме встановлювати доводчик відносно дверей і оздоблення, спершу подивіться загальний гайд З чого почати ремонт – доводчик ставлять уже на навішені й відрегульовані двері, після чистового оздоблення прорізу.
Навіщо потрібен доводчик і як він працює?

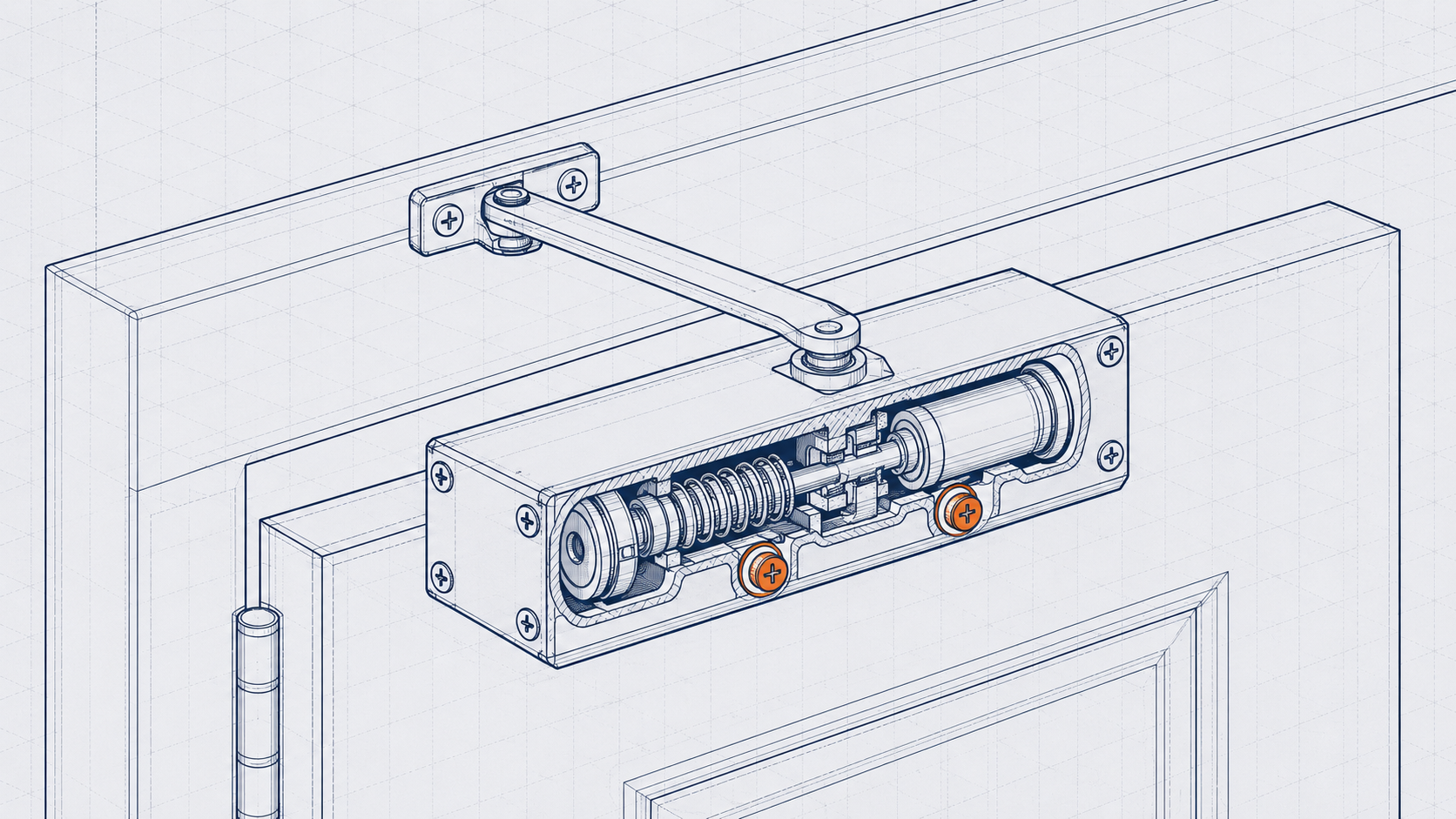

Доводчик потрібен, щоб двері закривалися самі, плавно й повністю, без грюкоту й без протягів через прочинену стулку. Усередині корпусу пружина накопичує енергію під час відчинення, а гідравлічний контур із оливою й регулювальними гвинтами гальмує зворотний хід, тому двері не бʼються об коробку, а мʼяко доводяться до защіпки.
Механізм працює у двох фазах: спершу основне закривання від широкого кута до приблизно 15 градусів, потім дохлоп – коротка фінальна фаза, яка дотягує двері й защіпає язичок замка. Обидві фази регулюються окремими гвинтами, тому можна зробити повільне закривання й одночасно впевнений дохлоп. За даними виробників якісний доводчик розрахований щонайменше на 500 тисяч циклів відчинення-закривання, тобто за нормального навантаження працює багато років без обслуговування.
Практична вигода очевидна на вхідних і міжкімнатних дверях у прохідних місцях: узимку доводчик тримає тепло, бо двері не лишаються прочиненими, а влітку не грюкають від протягу. На протипожежних дверях доводчик узагалі обовʼязковий: за нормами ДБН В.1.1-7:2016 щодо пожежної безпеки евакуаційні двері в стіні з нормованою вогнестійкістю мають самозачинятися, і саме доводчик забезпечує цю вимогу.
Як підібрати клас за вагою й шириною полотна?
Клас доводчика за стандартом EN 1154 позначається цифрою від 1 до 7 і підбирається за більшим із двох параметрів – вагою полотна або його шириною. Клас – це діапазон зусилля пружини: що більший номер, то важчі й ширші двері доводчик здатен упевнено закрити.
Правило просте: якщо за вагою двері потрапляють в один клас, а за шириною – у вищий, беруть вищий. На практиці для стандартних міжкімнатних дверей 800-900 мм завширшки вагою до 40-60 кг вистачає класу EN 3, а для важких вхідних 100 см завширшки й від 80 кг потрібен уже EN 4-5. Багато сучасних доводчиків роблять із регульованим зусиллям (наприклад, EN 2-4 або EN 3-6), і потрібний клас виставляється перестановкою важеля або поворотом регулятора.
| Клас EN | Макс. ширина полотна | Макс. вага дверей | Де застосовується |
|---|---|---|---|
| EN 1 | до 750 мм | до 20 кг | Легкі внутрішні дверцята |
| EN 2 | до 850 мм | до 40 кг | Легкі міжкімнатні двері |
| EN 3 | до 950 мм | до 60 кг | Стандартні міжкімнатні |
| EN 4 | до 1100 мм | до 80 кг | Важкі міжкімнатні, вхідні у квартиру |
| EN 5 | до 1250 мм | до 100 кг | Вхідні, протипожежні |
| EN 6 | до 1400 мм | до 120 кг | Важкі вхідні, громадські будівлі |
| EN 7 | до 1600 мм | до 160 кг | Масивні двері, спецобʼєкти |
Для точнішого підбору й регулювання інших елементів дверей стануть у пригоді сусідні матеріали: Як встановити міжкімнатні двері й Як відрегулювати пластикові двері. Доводчик має сенс ставити тільки на рівно навішені двері без перекосу.
«Половина скарг на доводчики – це неправильний клас. Люди беруть найдешевший EN 2 на важкі вхідні двері, а потім дивуються, чому стулка не дотягується взимку. Купуйте доводчик із запасом на один клас вище розрахункового: регульованим зусиллям ви завжди приберете зайве, а от додати силу слабкому механізму неможливо», – Олег Кравченко, майстер-оздоблювач, 12 років практики.

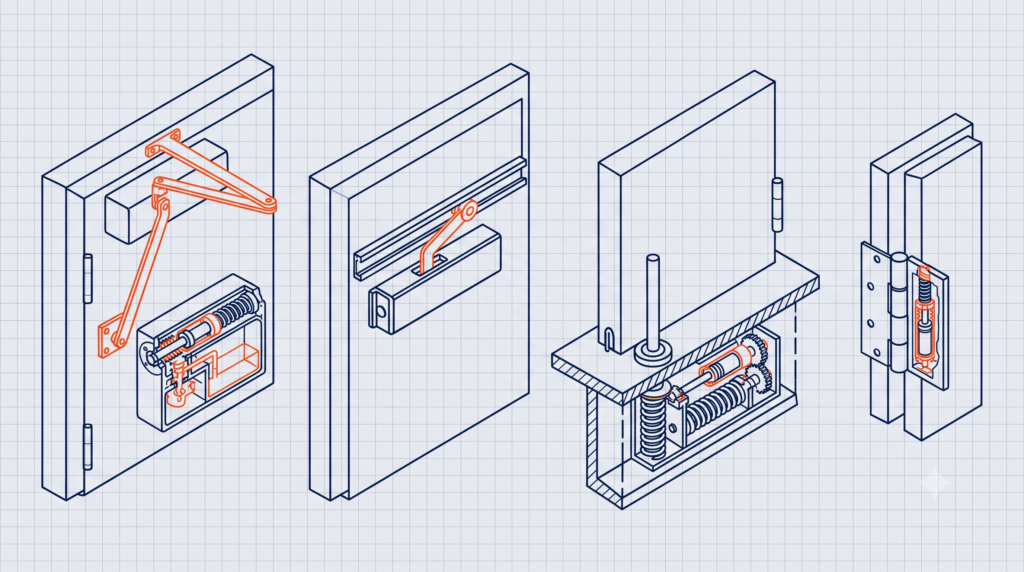

Порівняння типів доводчиків
Коротко: для більшості квартирних дверей беруть верхній важільний доводчик, зі слайд-каналом – коли важлива естетика, підлоговий – під важкі скляні двері, а схований у петлю – коли доводчик не має бути видно взагалі. Нижче – порівняння за естетикою, ціною й складністю монтажу.
| Тип доводчика | Естетика | Ціна | Складність монтажу |
|---|---|---|---|
| Верхній важільний (ножиці) | Видно корпус і важіль над дверима | Найдоступніший | Проста: корпус на полотно, важіль на коробку |
| Зі слайд-каналом (ковзний) | Акуратна пряма шина, важіль сховано | Середня | Середня: потрібна точна розмітка шини |
| Підлоговий (напільний) | Схований у підлозі, видно лише вісь | Висока | Складна: врізання в підлогу до монтажу дверей |
| Схований у петлю (петлевий) | Повністю невидимий у зачиненому стані | Висока | Складна: точне фрезерування торця й коробки |
Верхній важільний доводчик – це класична конструкція з корпусом на полотні й важелем-«ножицями», що спирається на коробку. Він найдешевший і найпростіший у монтажі, тому саме його ставлять на 90 відсотків побутових дверей. Ковзний зі слайд-каналом виглядає акуратніше завдяки прямій шині замість виступного важеля й не чіпляється за одяг, але коштує дорожче й вимагає точнішої розмітки.
Підлоговий і схований у петлю доводчики обирають, коли важлива повна непомітність – наприклад, на важких скляних або дизайнерських дверях. Їх монтують до або під час навішування полотна, бо потрібне точне врізання в підлогу чи фрезерування торця, і самостійно без досвіду за них братися не варто.

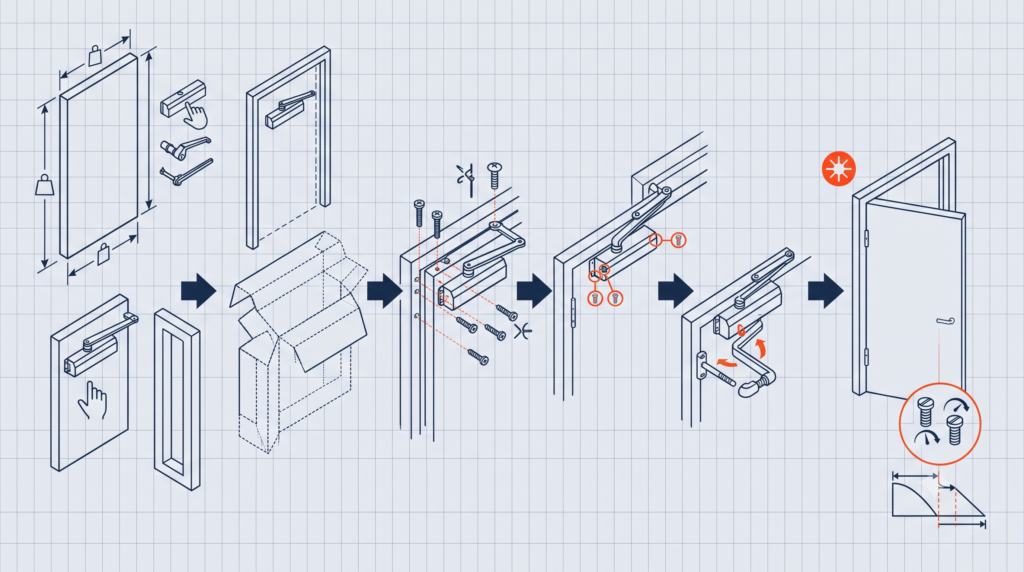

Монтаж по шаблону з коробки: покроково
Найпростіший і найнадійніший спосіб установити верхній доводчик – за паперовим шаблоном, який кладуть у коробку. Шаблон уже містить розмітку під три варіанти установки залежно від напрямку відчинення й того, з якого боку дверей ви монтуєте механізм. Головне – вибрати правильну схему й точно перенести отвори.
На практиці установка стандартного верхнього доводчика на готові двері займає 30-40 хвилин разом із розміткою. Для металевих дверей заздалегідь підготуйте свердла по металу й мітчик під різьбу гвинтів, бо саморізи в тонкий металевий профіль не тримають навантаження й із часом вириваються.
Як відрегулювати швидкості й дохлоп?
Регулювання зводиться до двох (іноді трьох) гвинтів на корпусі, позначених цифрами або літерами. Перший гвинт відповідає за швидкість основного закривання, другий – за швидкість дохлопу, а на деяких моделях є ще третій – гальмо відчинення (backcheck), яке не дає різко розчахнути двері об стіну.
Гвинти повертають малими кроками – зазвичай не більше чверті оберту за раз – і щоразу перевіряють хід дверей повним циклом. Закручування гвинта уповільнює відповідну фазу, викручування – прискорює. Мета: основне закривання плавне, приблизно 4-6 секунд від повного кута, а дохлоп – трохи швидший і впевнений, щоб язичок замка чітко зайшов у защіпку без грюкоту.
Сезонне підстроювання й обслуговування
Доводчик потребує сезонного підстроювання, бо гідравлічна олива всередині змінює вʼязкість від температури. Узимку олива густішає, і двері починають закриватися помітно повільніше або не дотягуються; влітку, навпаки, олива рідшає й двері закриваються швидше, аж до грюкоту.
Тому раз на сезон варто трохи підкрутити гвинти: узимку – викрутити на чверть-третину оберту, щоб прискорити занадто мляве закривання, а навесні повернути назад. За практикою, на вхідних дверях, що виходять на вулицю чи в неопалюваний підʼїзд, перепад помітний уже при переході через нуль, і без коригування двері взимку часто лишаються прочиненими. Це не поломка, а нормальна поведінка гідравліки.
Особливого обслуговування доводчик не потребує: раз на рік перевіряють затяжку кріплень корпусу й важеля та відсутність підтікання оливи. Якщо зʼявилися масляні патьоки на корпусі – ущільнення зношене, і механізм краще замінити цілком, бо ремонту гідравлічний вузол зазвичай не підлягає. Про утеплення самих дверей, щоб доводчик не працював даремно на протязі, читайте в матеріалі Як утеплити вхідні двері.
Типові помилки при встановленні
Найчастіші промахи – неправильний клас доводчика й перетягнутий дохлоп. Обидва спливають одразу після монтажу: двері або не дотягуються, або грюкають. Ось чого варто уникати.
- Заслабкий клас. Доводчик не дотягує важкі двері до защіпки, особливо взимку. Підбирайте клас за більшим із параметрів – вага чи ширина – з запасом на один клас угору.
- Перетягнутий дохлоп. Задертий гвинт фінальної фази – і двері грюкають об коробку. Дохлоп має бути впевненим, але не різким; підбирайте по чверті оберту.
- Викручений до кінця гвинт. Спроба «максимально сповільнити» викручуванням гвинта закінчується викидом оливи під тиском і зіпсованим доводчиком. Крутіть у межах 1-2 обертів.
- Саморізи в тонкий метал. На металевих дверях кріплення на саморізи вириваються під навантаженням. Нарізайте різьбу мітчиком під гвинти з комплекту.
- Монтаж на перекошені двері. Доводчик не виправляє перекіс полотна, а лише додає до нього навантаження. Спершу відрегулюйте петлі, потім ставте доводчик.
- Важіль без попереднього натягу. Без підламування важеля на 10-15 градусів двері не притискаються до защіпки й лишаються прочиненими на кілька міліметрів.
