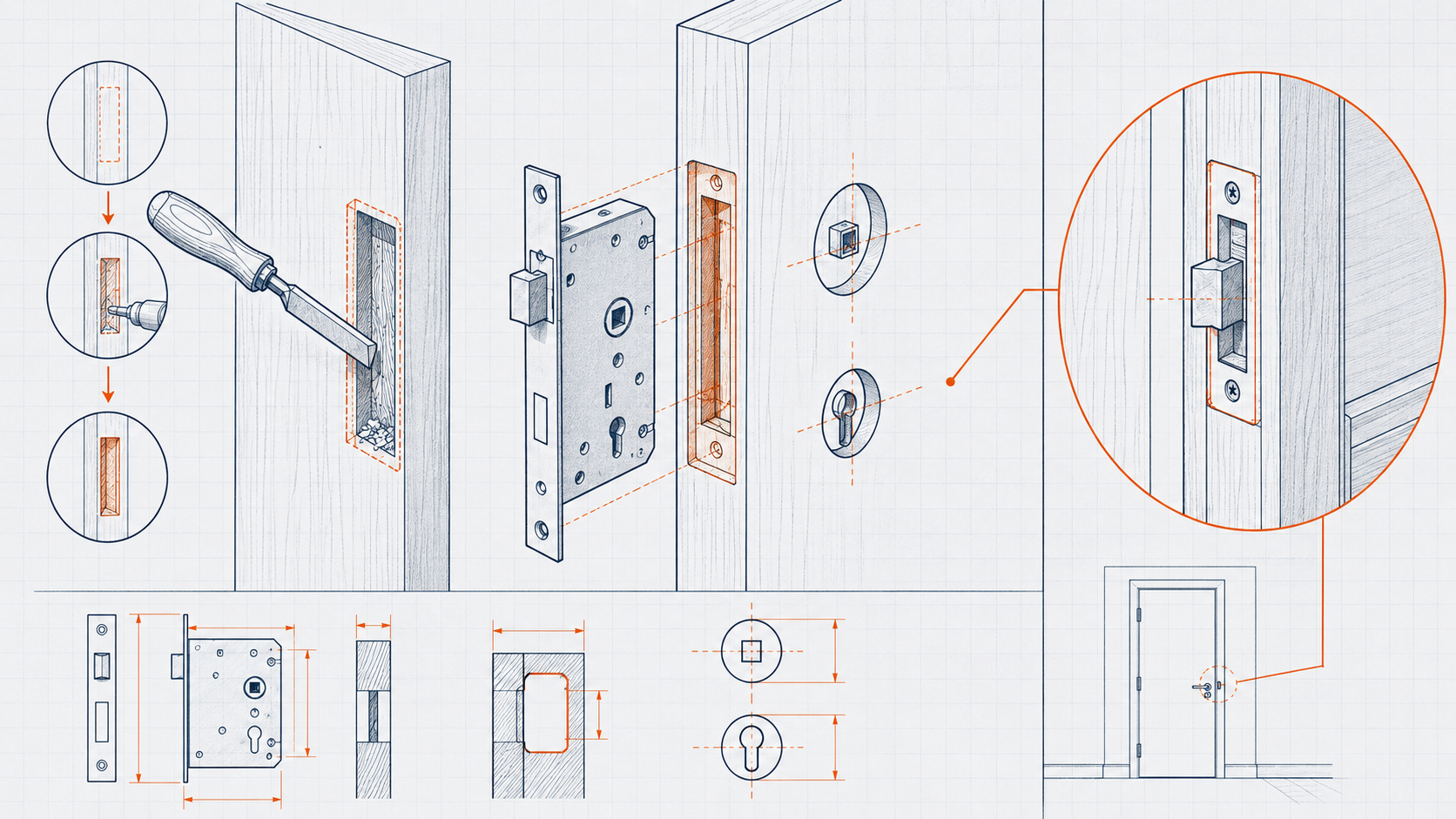

Як врізати замок у міжкімнатні двері

Щоб врізати замок у міжкімнатні двері, спершу обирають тип замка (фалевий з защіпкою-ручкою, врізний циліндровий чи магнітний), потім розмічають висоту корпусу на торці полотна, стамескою або фрезером вибирають гніздо під корпус і паз під лицьову планку, свердлять отвори під ручку й личинку, ставлять корпус і прикручують планку, а навпроти, у коробці, врізають відповідну (зустрічну) планку й регулюють, щоб язичок чисто потрапляв у її віконце.

Перш ніж братися за стамеску, варто узгодити цей етап із загальним порядком оздоблення: двері навішують і врізають замки після чистового фарбування коробки, але до фінішного прибирання. Якщо ви тільки плануєте обсяг робіт, послідовність етапів розписана у матеріалі З чого почати ремонт.

Врізний замок – це механізм, корпус якого повністю утоплений у торець дверного полотна, а назовні виходять лише лицьова планка, ручка та (за наявності) циліндр. На відміну від накладного, він не псує вигляд дверей і не виступає над полотном. Нижче розберемо весь процес крок за кроком – від вибору типу замка до регулювання язичка.

Який замок обрати: фалевий, циліндровий чи магнітний?

Для міжкімнатних дверей беруть один із трьох типів: фалевий із защіпкою під ручку (без запирання), врізний циліндровий із ключем чи фіксатором (санвузол, спальня) або магнітний – тихий і м’який. Вибір залежить від кімнати: у спальню чи ванну логічний замок із фіксатором-вертушкою, у коридор чи кухню достатньо простої защіпки. Магнітний замок коштує дорожче, але працює майже безшумно й не клацає вночі.

За досвідом монтажу в житлових квартирах приблизно 7 із 10 міжкімнатних дверей ставлять із простою фалевою защіпкою без замка, бо їх не потрібно замикати; решта – санвузли й спальні – йдуть з фіксатором або магнітом. Усі три типи врізаються за одним принципом, різниця лише в наявності отвору під циліндр чи фіксатор та у формі язичка. Магнітний язичок не виступає в спокої й висувається лише біля відповідної планки, тому такий замок не дряпає коробку.

Який інструмент потрібен для врізки?

Мінімальний набір: дриль із набором пер і коронок по дереву, гострі стамески 10-20 мм, киянка, олівець, кутник і рулетка. Цього вистачає для ручної врізки. Точність і швидкість дає фрезер із прямою фрезою та параличним упором або готовий шаблон-кондуктор, але для разової роботи вони не обов’язкові.

Для отвору під квадрат ручки зазвичай потрібне перо або коронка на 18-20 мм, під циліндр – коронка 22-25 мм, під корпус у торці – стамеска. З досвіду на одні двері з ручною врізкою йде приблизно 40-60 хвилин, з фрезером і шаблоном – удвічі менше, але налаштування шаблону теж забирає час. Обов’язково тримайте під рукою гострий ніж і дрібний наждак, щоб зачистити краї гнізда: рване дерево не дасть планці лягти заподлицо.

Як розмітити висоту й гніздо на торці?

Замок розмічають на висоті 90-100 см від підлоги по центру торця полотна, орієнтуючись на висоту ручки. Спершу прикладають корпус замка до торця на потрібній висоті й обводять олівцем контур лицьової планки, потім кутником переносять межі гнізда під сам корпус углиб торця. Точна розмітка – половина успіху: усі подальші отвори прив’язані саме до неї.

Стандартна висота ручки міжкімнатних дверей за нормами ергономіки й рекомендаціями виробників фурнітури – близько 90-105 см від чистої підлоги, тому центр квадрата ручки розмічають у цьому діапазоні. Від цієї точки відкладають відстань до язичка згідно з кресленням замка (зазвичай вона вказана на корпусі або в інструкції). З досвіду зручно зробити паперовий шаблон із картонки виробника: прикладаєш до торця й одразу маєш центри всіх отворів без зайвих вимірів.

Як вибрати гніздо під корпус стамескою або фрезером?

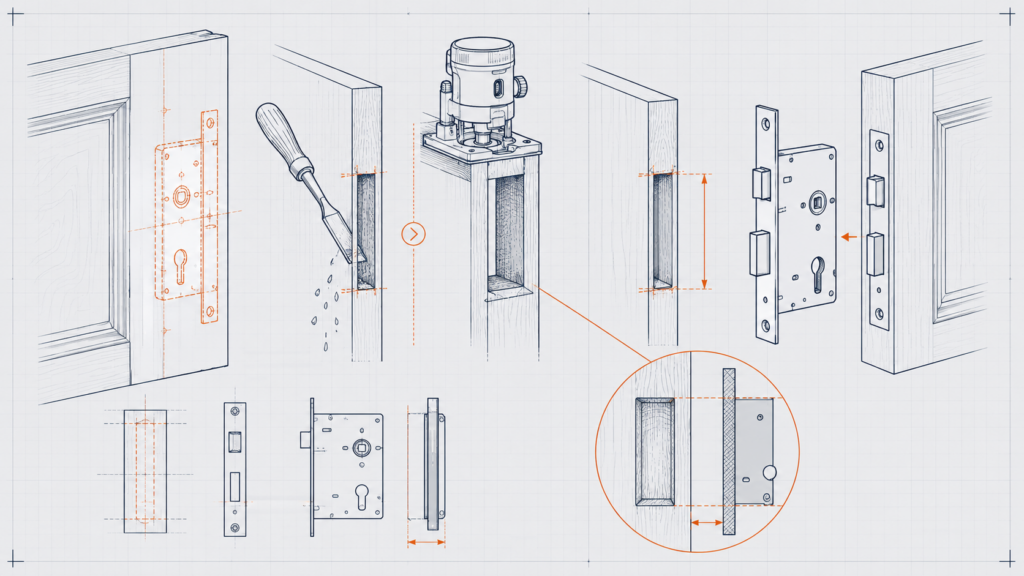

Гніздо під корпус вибирають у два прийоми: спершу висвердлюють основний обсяг свердлом по дереву, потім стамескою доводять стінки до контуру, а зверху врізають паз під лицьову планку заподлицо з торцем. Це найвідповідальніший етап: від чистоти гнізда залежить, чи стане замок без люфтів і перекосу.

Спершу по центру розмітки свердлять ланцюжок отворів на глибину корпусу замка плюс 2-3 мм – так прибирають основну масу деревини. Потім стамескою зрізають перемички між отворами й вирівнюють бічні стінки до розмітки, постійно приміряючи корпус. Коли корпус заходить до упору, прикладають лицьову планку й обводять її, після чого стамескою вибирають неглибокий паз під планку, щоб вона лягла заподлицо з торцем. З досвіду паз під планку роблю на 0,5-1 мм глибше за товщину планки, щоб після фарбування вона не виступала над крайкою.

Як просвердлити отвори під ручку й личинку?

Отвори під квадрат ручки й під циліндр свердлять перпендикулярно пласті полотна з обох боків назустріч, по розмітці, узгодженій із корпусом замка. Свердлити треба строго під прямим кутом, інакше ручка стане косо, а накладки не приляжуть до полотна. Найнадійніше робити це після того, як корпус уже примірений у гнізді.

Щоб уникнути сколів шпону на виході свердла, отвір роблять із двох боків: свердлять до появи кінчика коронки на протилежній пласті, а потім завершують уже з того боку. Діаметр підбирають за замком: під квадрат зазвичай 18-20 мм, під циліндр 22-25 мм. З досвіду під коронку завжди підкладаю обрізок дошки з тильного боку – так зріз виходить чистим без сколів навіть на ламінованих дверях. Перевірте, щоб квадрат ручки вільно проходив крізь корпус замка й оберталися без заїдань.

Після свердління вставляють квадрат, накручують ручки з обох боків і перевіряють хід защіпки. Якщо все рухається легко, переходять до коробки. Детальніше про навішування й посадку самого полотна – у матеріалі Як встановити міжкімнатні двері.

Як врізати відповідну планку в коробку?

Відповідну (зустрічну) планку врізають у стійку коробки точно навпроти язичка, попередньо позначивши його положення при зачинених дверях. Це етап, де найчастіше з’являється головна помилка – язичок не потрапляє у віконце планки. Щоб цього уникнути, спершу знаходять реальне місце удару язичка, а вже потім вибирають гніздо.

Прикривають двері й маркером або помадою фарбують торець язичка, потім зачиняють двері до клацання й знову відчиняють – на коробці лишається відбиток у точному місці. По ньому розмічають віконце планки, висвердлюють заглиблення під язичок і стамескою вибирають паз під саму планку заподлицо зі стійкою. З досвіду заглиблення під язичок роблю на 2-3 мм більше з кожного боку, щоб був люфт на сезонне розбухання дверей – тоді замок не клинить ні взимку, ні влітку.

Як відрегулювати язичок і перевірити роботу?

Після монтажу двері кілька разів зачиняють і відчиняють, перевіряючи, чи язичок чисто заходить у віконце планки без удару об її край. Якщо язичок чіпляється або двері зачиняються із зусиллям, планку трохи зміщують або підпилюють край віконця. Мета – щоб двері клацали від легкого поштовху й не били об коробку.

Найчастіше регулювання зводиться до зсуву відповідної планки на 1-2 мм убік або вглиб: під неї підкладають тонку прокладку або, навпаки, заглиблюють паз. Якщо язичок не дотягується до планки, причина зазвичай у завеликому зазорі між полотном і коробкою – тоді регулюють самі петлі. Принцип регулювання притиску тут той самий, що й у пластикових дверях; детально про роботу з ексцентриками – у матеріалі Як відрегулювати пластикові двері.

“Замок не врізається ‘на око’. Дев’ять із десяти скарг на туге зачинення – це не брак фурнітури, а зсунута на пару міліметрів відповідна планка. Витратьте п’ять хвилин на фарбування язичка й точний відбиток – і двері клацатимуть як годинник роками.” – Олег Кравченко, майстер-оздоблювач, 12 років практики.

На фінал перевіряють усе разом: ручка повертається без заїдань, защіпка ховається повністю, фіксатор (якщо є) блокує ручку, а самі двері зачиняються легким рухом. Тільки після цього затягують усі шурупи планок і накладок остаточно.

Типові помилки при врізці замка

Коротко: майже всі проблеми зводяться до неточної розмітки, тупої стамески, кривого свердління й зміщеної відповідної планки. Ось чого варто уникати.

• Розмічати отвір під ручку до того, як примірений корпус у гнізді – центри не співпадають, ручка стає косо.
• Вибивати гніздо тупою стамескою – край рваний, лицьова планка лягає з горбом і не заподлицо.
• Свердлити отвір під коронку з одного боку без підкладки – на виході рветься шпон і лишаються сколи.
• Свердлити під квадрат і циліндр не строго під прямим кутом – ручка перекошується, накладки не приляжуть.
• Розмічати відповідну планку “на око” без відбитка язичка – язичок не потрапляє у віконце, двері не зачиняються.
• Робити заглиблення під язичок упритул, без люфта – влітку двері розбухають і замок починає клинити.
