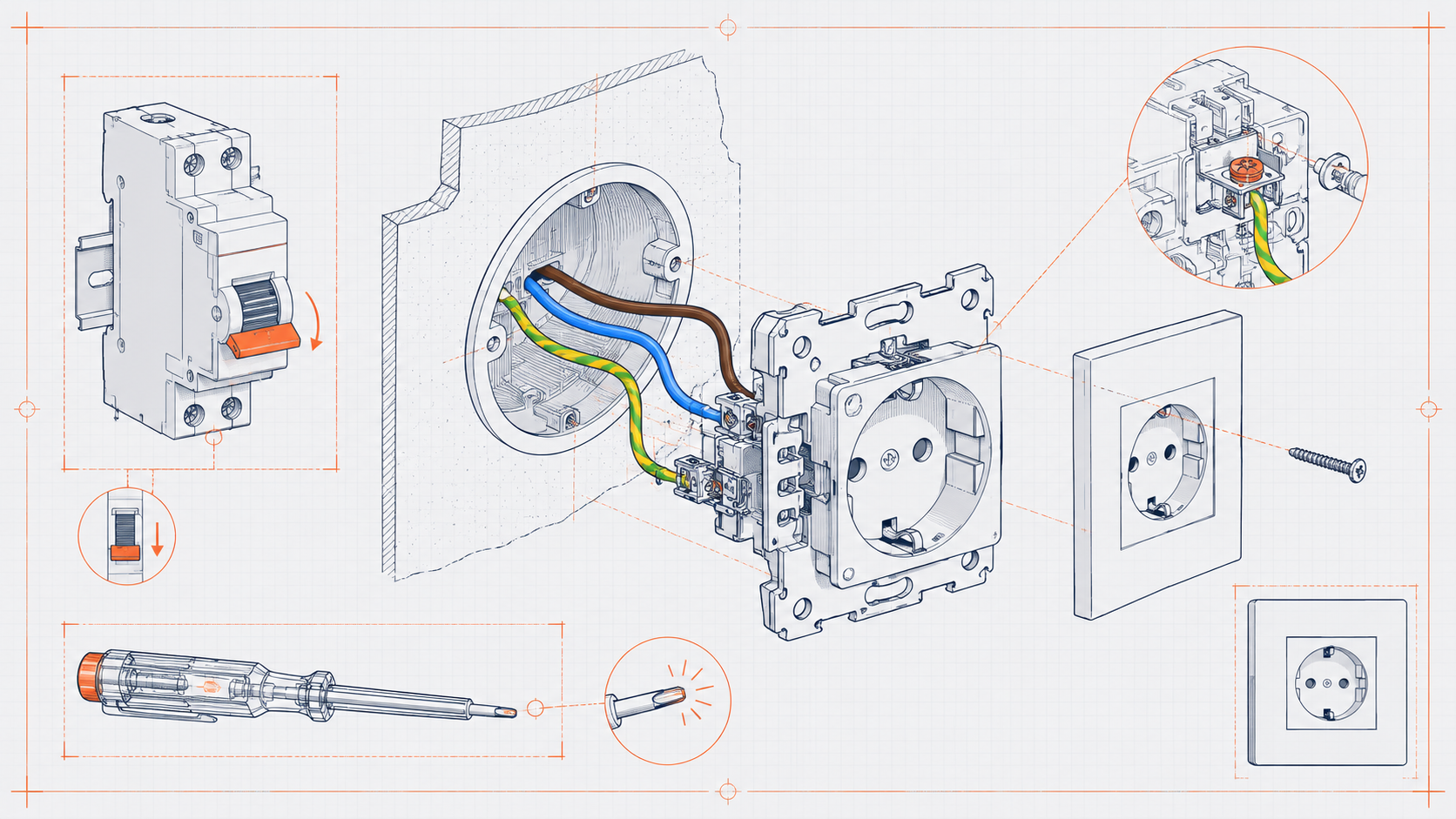

Как заменить розетку: схема подключения
Чтобы заменить розетку, выключите автомат в щитке и проверьте отсутствие напряжения индикатором, демонтируйте старую, подключите фазу и ноль на боковые клеммы, а желто-зеленое заземление - на центральный контакт, затем зафиксируйте механизм в подрозетнике. Проверка индикатором обязательна на каждом шаге.
- Розетка в подрозетнике
- Три жилы — фаза, ноль, земля к клеммам
- Автомат в положении OFF
- Отвёртка-индикатор для проверки напряжения
Замена розетки – одна из немногих электромонтажных работ, которую хозяин может сделать сам, если строго соблюсти порядок: обесточить линию автоматом, проверить отсутствие напряжения индикатором, демонтировать старую, подключить фазу, ноль и защитное заземление на новую и зафиксировать ее в подрозетнике. Ниже – полная пошаговая схема с раскладкой проводов по цветам, правилами заземления и типичными ошибками.
Что такое замена розетки и когда она нужна
Замена розетки – это отсоединение старого механизма от проводов в подрозетнике и подключение нового на те же три жилы: фазу, ноль и защитное заземление. Менять розетку стоит, когда она раскрошилась, оплавилась, держит вилку неплотно или искрит при включении прибора. Неплотный контакт – не косметическая мелочь: по данным Госпотребстандарта, до 30% бытовых возгораний электропроводки в 2024 году начинались именно с перегрева ослабленных контактов в розетках и вилках. Поэтому розетку, которая «играет» и греется, меняют не откладывая.
Это базовая операция, с которой часто начинают обновление электрики в квартире. Если вы запланировали более широкий ремонт, сначала стоит составить последовательность работ – об этом подробно в материале С чего начать ремонт. Замена точек электрики логично ложится на этап после штробления, но до финишной отделки стен.

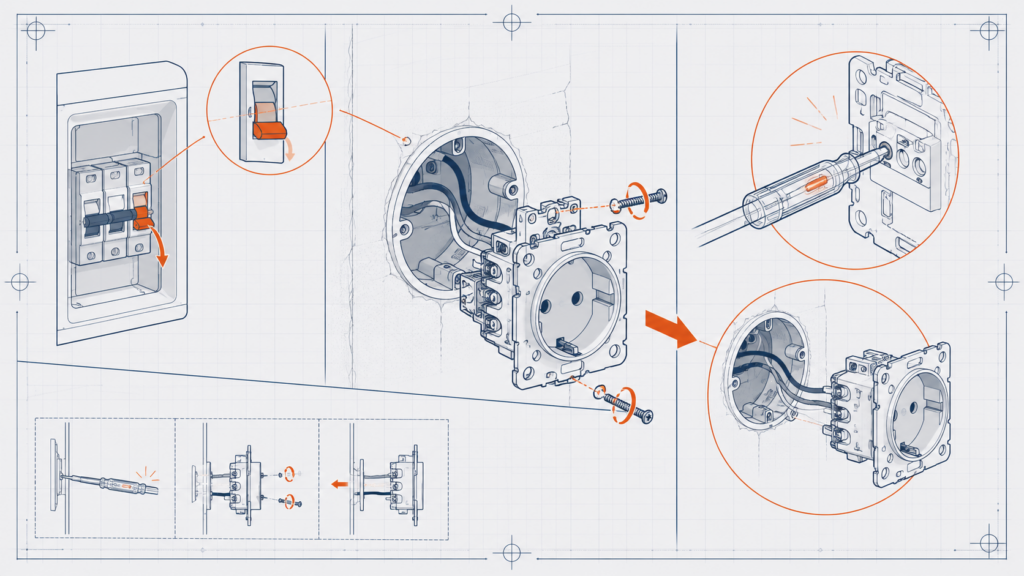

Как безопасно обесточить линию перед работой
Сначала выключите автомат, питающий розетки этой комнаты, в щитке, а затем проверьте отсутствие напряжения индикатором прямо на контактах розетки. Это два отдельных шага, и второй пропускать нельзя.
На практике маркировка автоматов в щитке часто не соответствует реальности: подписано «кухня», а выключается коридор. Поэтому надежный способ – включить в розетку настольную лампу, выключать автоматы по очереди и смотреть, на каком лампа погаснет. Именно его оставляют выключенным. После этого касаются индикаторной отверткой каждого контакта в розетке: если ни один не светится – линия обесточена. По нормам ПУЭ (правила устройства электроустановок) перед работой с электрооборудованием отсутствие напряжения проверяют прибором непосредственно на месте работ – это обязательное, а не рекомендательное требование.
Что понадобится для замены
Набор инструмента минимальный и недорогой. Главное – индикаторная отвертка, без нее к жилам не прикасаются вообще.
- Новая розетка с заземлением (тип Schuko для квартир с трехполюсной проводкой).
- Индикаторная отвертка или мультиметр для проверки напряжения.
- Отвертки – плоская и крестовая – для винтовых клемм механизма.
- Нож или стриппер для снятия изоляции на 8-10 мм.
- Бокорезы, при необходимости – клеммы Wago для наращивания коротких жил.
Как демонтировать старую розетку
После того как линия обесточена и проверена индикатором, снимите лицевую панель и выпустите механизм из подрозетника. Делайте это аккуратно, чтобы не повредить жилы.
Из опыта: в домах 1970-1990-х годов жилы часто алюминиевые и хрупкие, изоляция пересохла. Снимать ее нужно крайне осторожно – надлом жилы у самой клеммы типичная причина, из-за которой «простая» замена превращается в штробление стены. Если жила обломилась и стала короткой, ее наращивают через клемму Wago, а не скруткой алюминия с медью напрямую.

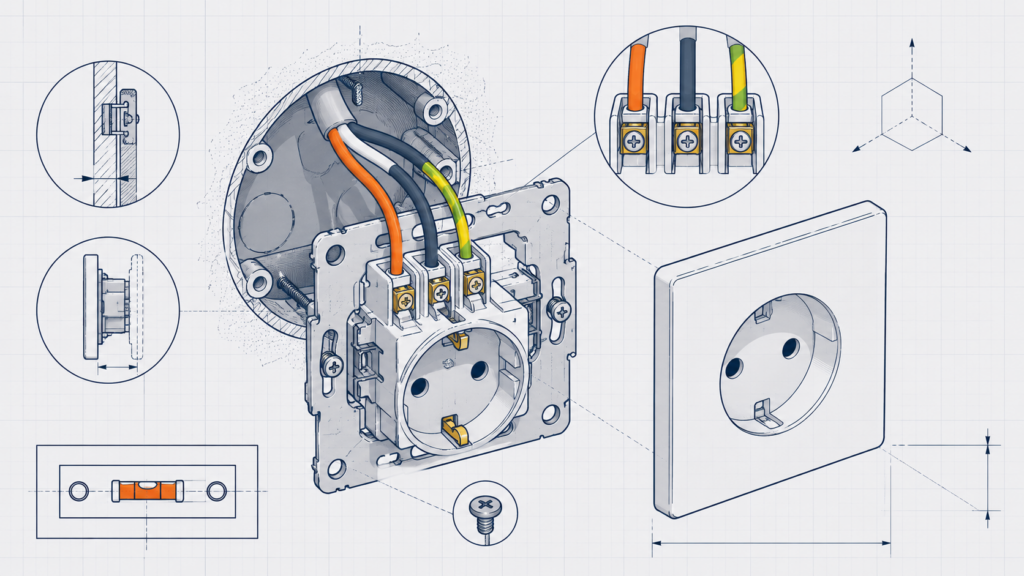

Схема подключения: куда фаза, ноль и земля
На розетке с заземлением три контакта: два боковых винтовых – под фазу и ноль, центральный (с усиками-пружинами) – под защитное заземление. У современной проводки цвета стандартизированы, и это самый безопасный способ не перепутать жилы.
| Провод | Цвет (современная проводка) | Куда подключать |
|---|---|---|
| Фаза (L) | Коричневый, черный или серый | Боковая винтовая клемма (определяется индикатором) |
| Ноль (N) | Синий или голубой | Вторая боковая винтовая клемма |
| Заземление (PE) | Желто-зеленый | Центральный контакт с усиками |
Фазу и ноль на обычной розетке технически можно поменять местами – прибор будет работать. Но заземление всегда идет только на центральный контакт, путать его с фазой или нулем категорически нельзя. Зачищают жилу на 8-10 мм, заводят в клемму и плотно затягивают винт – слабая затяжка это главная причина перегрева. По нормам производителей розеточных механизмов усилие затяжки винтовой клеммы составляет около 0,5-0,8 Нм; на практике это означает «затянуть от руки до упора и еще чуть-чуть», без фанатизма, срывающего резьбу.
Принцип раскладки проводов по цветам одинаков для розетки, выключателя и светильника – поэтому полезно держать рядом инструкцию Как подключить выключатель света. Если же после замены автомат сразу выбивает – причину ищите по материалу Почему выбивает автомат.
«Девять из десяти проблем с розетками, которые я вижу на вызовах, – это не сгоревшая линия, а недотянутый винт. Контакт искрит, нагревается, пластик плавится. Поэтому после подключения я всегда протягиваю клеммы дважды: сразу и через минуту, когда жила сядет в зажиме.» – Сергей Ткаченко, лицензированный электрик, 14 лет практики.
Заземление и что делать со старой двухпроводной линией
Если в подрозетнике только две жилы – фаза и ноль, без желто-зеленой, – это старая двухпроводная проводка без заземления. Подключайте фазу и ноль, а центральный контакт оставляйте свободным.
Категорически нельзя имитировать заземление, соединив центральный контакт с нулевой жилой (так называемое «зануление на розетку»). При обрыве нуля где-то на линии на корпусе подключенного прибора появится полная фаза – 220 В, и прикосновение к стиральной машине или бойлеру станет смертельно опасным. По статистике аварийных служб, именно самовольное зануление розеток в старых домах остается одной из самых частых причин электротравм в быту. Полноценное заземление можно сделать только прокладкой отдельной жилы PE от щитка, и это уже работа для электрика.
Как зафиксировать розетку в подрозетнике
Подключенные жилы аккуратно укладывают в подрозетник зигзагом, чтобы механизм сел ровно, и фиксируют двумя способами одновременно: распорными лапками и монтажными винтами подрозетника.
На практике распорные лапки хорошо держат только в целом подрозетнике. Если старая коробка разбита или шатается, лапки не помогут – розетка будет «проваливаться» в стену при каждом выдергивании вилки. В таком случае подрозетник меняют на новый и сажают на гипсовую смесь или алебастр.
Типичные ошибки при замене розетки
Большинство проблем возникает не от сложности работы, а от спешки и пренебрежения проверкой. Вот что случается чаще всего.
- Не проверяют напряжение индикатором, понадеявшись на «выключенный» не тот автомат.
- Слабо затягивают винты клемм – отсюда искрение и перегрев через несколько недель.
- Зануляют центральный контакт в старой проводке вместо того, чтобы оставить его свободным.
- Зажимают жилу вместе с изоляцией – контакта фактически нет.
- Скручивают алюминий с медью напрямую, без клеммы Wago – соединение окисляется и греется.
