Как подключить выключатель света: схема
Одноклавишный выключатель подключают в разрыв фазы: входная фаза идет на общую клемму, вторая клемма ведет на лампу, а ноль и заземление - напрямую к светильнику мимо выключателя. Главное правило: выключатель разрывает фазу, а не ноль. Перед работой обесточьте линию и проверьте напряжение индикатором.

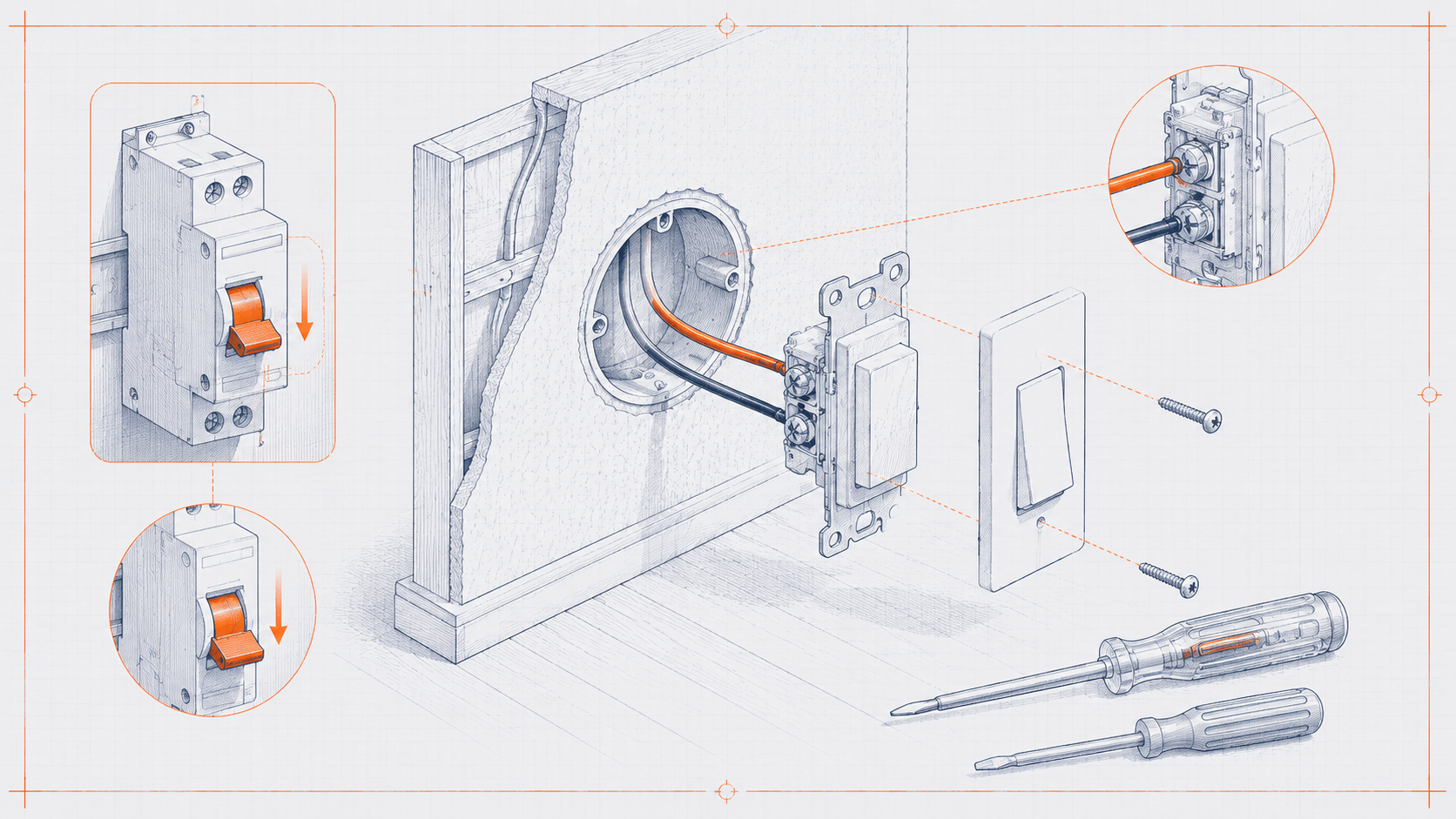

- Выключатель в подрозетнике
- Две жилы — входная фаза и отведение
- Автомат OFF
- Отвёртка-индикатор
Выключатель света – это коммутационный аппарат, который размыкает и замыкает электрическую цепь питания светильника. Одноклавишный выключатель подключают в разрыв фазного провода: фаза заходит на общую (входную) клемму выключателя, а со второй клеммы идет к светильнику. Ноль и защитное заземление ведут к светильнику напрямую, не касаясь выключателя. Главное правило безопасности – выключатель разрывает именно фазу, а не ноль. Сначала обесточьте линию автоматом и проверьте отсутствие напряжения индикатором.
Почему выключатель ставят именно на фазу, а не на ноль?
Потому что так светильник полностью обесточивается, когда выключатель выключен. Если разорвать ноль (распространенная и опасная ошибка), лампа гаснет, но на патроне и проводе остается фаза. Человек, меняющий лампочку при выключенном свете, думает, что линия обесточена, а на самом деле касается фазы под напряжением. По правилам устройства электроустановок (ПУЭ, редакция 2017, глава 6.6) коммутационный аппарат местного освещения должен размыкать именно фазный проводник – это требование безопасности, а не рекомендация.
Масштаб риска показывает статистика: по данным ГСЧС Украины за 2023 год нарушение правил устройства и эксплуатации электроустановок стало причиной около 27 тысяч пожаров в жилом секторе, и ошибки в простом монтаже – как разрыв ноля вместо фазы – входят в число типичных. По оценке производителей бытовой фурнитуры (Schneider Electric, технический бюллетень 2022), до 60% вызовов электрика по поводу «мерцания» света связаны не с лампой, а со слабой затяжкой жил в клеммах выключателя.
Если вы только планируете ремонт и не уверены, в какой последовательности делать электрику, сначала посмотрите общий гайд С чего начать ремонт – там разложен порядок работ, в котором разводка проводки идет до финишной отделки стен.
«Самая частая и самая опасная ошибка домашнего мастера – завести на выключатель ноль вместо фазы. Свет выключается нормально, поэтому кажется, что все правильно. Но при замене лампы человек уверенно хватается за патрон, на котором до сих пор висит фаза. Первое, что я делаю на объекте, – проверяю индикатором, что именно рвет выключатель», – Сергей Ткаченко, лицензированный электрик, 14 лет практики.
Что понадобится для работы
Набор минимальный, все есть в любом доме или покупается за копейки. Главный инструмент – индикаторная отвертка, без нее к жилам не прикасаются.
- Одноклавишный выключатель и монтажная коробка (подрозетник), если ее еще нет.
- Индикаторная отвертка или мультиметр для проверки напряжения.
- Отвертки (плоская и крестовая), бокорезы, нож для снятия изоляции.
- Клеммы Wago или изолента для соединения ноля и заземления в коробке.
На практике на один выключатель в межкомнатной стене идет около 1-1,5 метра провода и 15-20 минут работы, если подрозетник уже установлен. Основное время забирает не сам монтаж, а правильное определение фазы и аккуратная укладка жил в коробку – спешка тут лишняя.

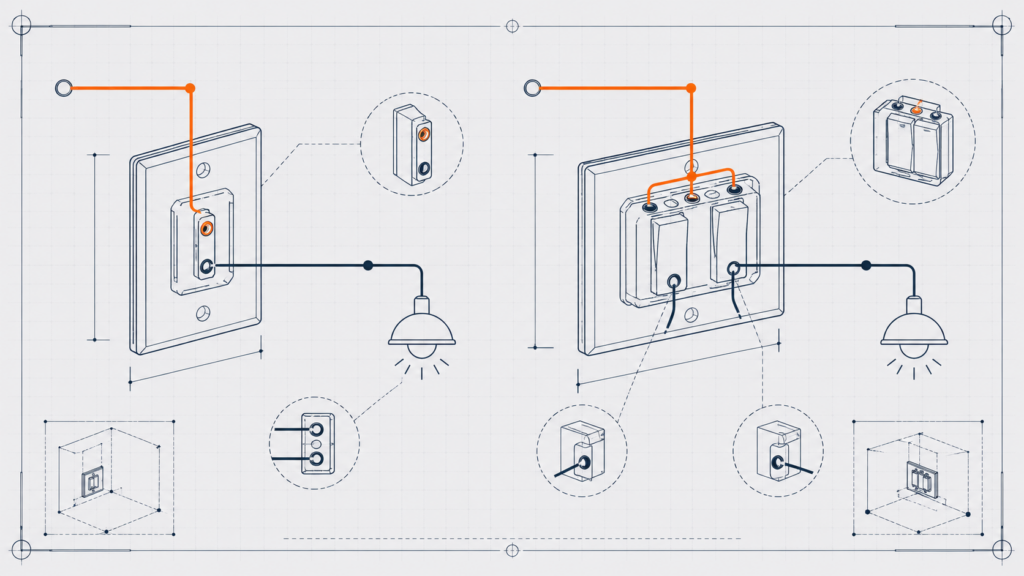

Схема подключения одноклавишного выключателя
Коротко: два провода на выключатель (входная фаза и фаза на лампу), ноль и земля – мимо выключателя к светильнику. Ниже – пошаговая последовательность.

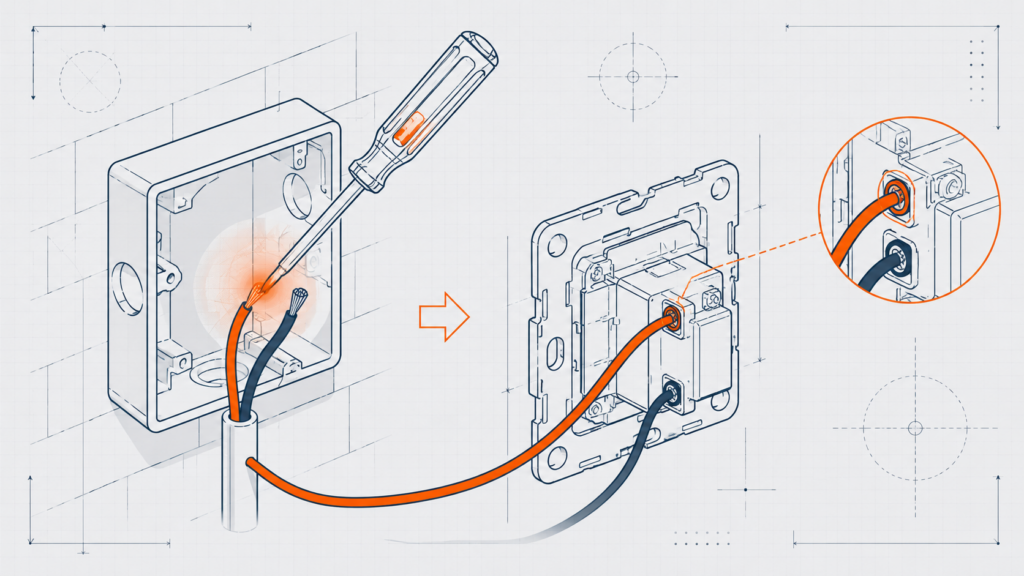

Как проверить работу и найти фазу индикатором?
Коротко: фазу ищут индикатором при включенном автомате, а готовый монтаж проверяют после подачи напряжения. Индикаторная отвертка – самый дешевый и быстрый способ не перепутать жилы.
Из опыта: если индикатор слабо светится на «нулевой» жиле – это наведенное напряжение от соседних проводов, а не неисправность. Проверяйте мультиметром в режиме переменного напряжения, он покажет реальные вольты, а не наводку.
Чем отличается подключение выключателя и розетки?
Принципиально: розетка получает все три провода (фаза, ноль, земля) и всегда под напряжением, а выключатель коммутирует только фазу. Поэтому путать клеммы нельзя. Ниже – сравнение типичных ошибок и правильного подхода.
| Вопрос | Ошибка | Правильно |
|---|---|---|
| Что разрывает выключатель | Ноль – лампа гаснет, но фаза остается на патроне | Фазу – линия полностью обесточивается |
| Проверка напряжения | Полагаются на выключенный выключатель | Проверяют индикатором на обеих жилах |
| Ноль и земля | Заводят на выключатель вместе с фазой | Ведут напрямую к светильнику мимо выключателя |
| Заземление в старой проводке | «Землю» берут из ноля (зануление на корпус) | Тянут отдельную жилу от щитка |
| Количество жил на аппарате | Тянут все три (как на розетку) | Две: входная фаза и коммутируемая фаза |
Если вместо выключателя нужно починить другую точку – смотрите инструкции Как заменить розетку и Как заменить люстру.
Распространенные ошибки: разрыв ноля и другие
Самая опасная ошибка – подключение выключателя в разрыв ноля вместо фазы. Ее делают чаще всего там, где провода одного цвета, а фазу не проверяли индикатором. Ниже – чего еще стоит избегать.
- Разрыв ноля вместо фазы. Свет гаснет, но патрон и провод остаются под напряжением. Всегда заводите на выключатель именно фазу.
- Работа без проверки индикатором. Выключенный выключатель не гарантирует обесточивание, если кто-то до вас сделал монтаж неправильно.
- Слишком длинные оголенные концы жил. Металл не должен торчать за клемму – это риск короткого замыкания в коробке.
- Зануление корпуса светильника. Не берите «землю» из ноля – при обрыве ноля корпус окажется под фазой.
