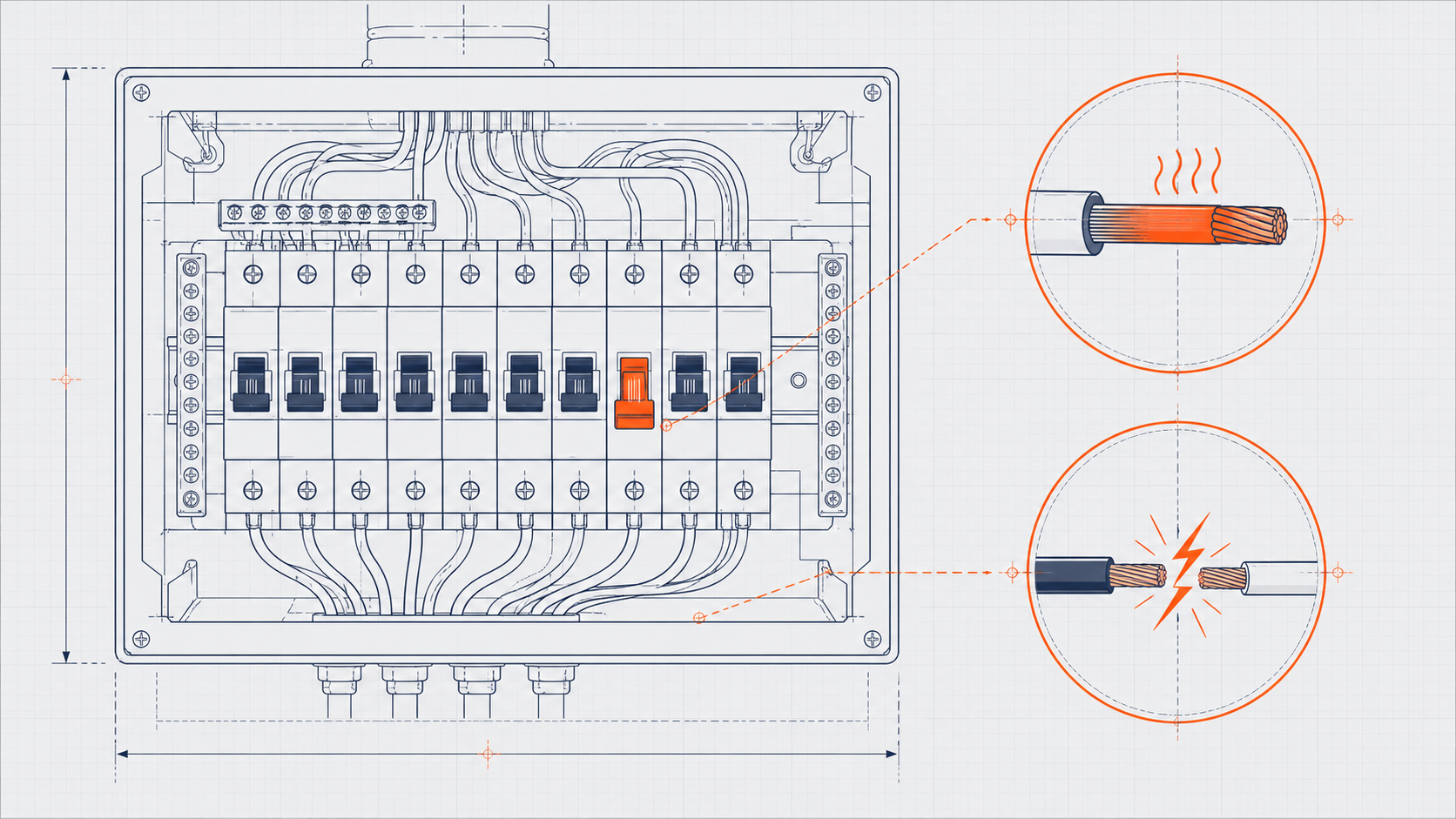

Почему выбивает автомат: блок-схема диагностики
Сергей Ткаченко · лицензированный электрик, 14 лет практики
Обновлено 16.06.2026
≈ 1 мин
КОРОТКИЙ ОТВЕТ
Автомат выбивает не из каприза - он ловит короткое замыкание, перегруз или утечку тока. Пройдите блок-схему ниже: отвечайте Да/Нет - она приведет к причине и подскажет, что безопасно сделать самому, а где нужен электрик.
Автоматический выключатель в щитке выбивает – и каждый раз приходится идти поднимать рычаг. Иногда он падает сразу при включении, иногда только когда работает несколько приборов, а бывает – срабатывает именно ПЗВ (УЗО) во влажную погоду. Это не каприз автомата: он делает свою работу и защищает вас от пожара и поражения током. Задача – понять, ЧТО именно он ловит. Пройдите блок-схему ниже: отвечайте «Да / Нет» – она приведет к вероятной причине и подскажет, что безопасно сделать самому, а где нужен электрик.
Мастер диагностики● ПОШАГОВАЯ ДИАГНОСТИКА
Автомат выбивает сразу при включении, даже когда все приборы отключены?
Поднимите рычаг автомата при выключенных розетках и свете на этой линии. Если он тут же падает - нагрузки нет, дело в самой проводке.
Полный текст всех ветвей приведен ниже - он доступен даже с выключенным JS.
Полное дерево диагностики
ПРИЧИНА
Короткое замыкание в проводке или скрытое повреждение линии
РЕШЕНИЕ
Автомат срабатывает мгновенно без нагрузки - это короткое замыкание (фаза касается нуля или земли). Не пытайтесь удерживать рычаг силой. Отключите автомат и вызовите электрика: нужно найти и устранить замыкание в проводке, распаечной коробке или поврежденной розетке.
ПРИЧИНА
Утечка тока из-за влаги или отсыревшей изоляции
РЕШЕНИЕ
ПЗВ честно защищает вас от поражения током. Отключите подозрительный прибор и розетку во влажной зоне, дайте им просохнуть. Если повторяется - изоляция повреждена или вода попала в проводку. Поиск утечки и замену проводки/розетки должен делать электрик.
ПРИЧИНА
Утечка тока в одном из приборов
РЕШЕНИЕ
Без приборов ПЗВ держит - значит течет один из них. Включайте приборы по одному и следите, на каком ПЗВ выбьет. Неисправный прибор (часто бойлер, стиралка, плита) уберите в ремонт - у него пробой на корпус.
ПРИЧИНА
Утечка тока в самой проводке
РЕШЕНИЕ
Приборы отключены, а ПЗВ все равно выбивает - утечка в линии: поврежденный кабель, влага в коробке или прихваченная саморезом жила. Это работа электрика: нужно прозвонить линию и найти место утечки.
ПРИЧИНА
Перегрузка линии или заниженный номинал автомата
РЕШЕНИЕ
Линия не тянет суммарную мощность. Распределите мощные приборы по разным розеткам/линиям и не включайте их одновременно. Если перегруз постоянный - электрик проверит сечение кабеля и при необходимости разведет отдельную линию. Самовольно ставить автомат большего номинала нельзя: кабель может перегреться и загореться.
ПРИЧИНА
Неисправен конкретный прибор
РЕШЕНИЕ
Виноват сам прибор: пробой, замыкание в ТЭНе или двигателе. Не пользуйтесь им. Отдайте прибор в ремонт или замените - проводка и автомат тут исправны.
ПРИЧИНА
Изношенный или неисправный автоматический выключатель
РЕШЕНИЕ
Если короткого, утечки, перегруза и проблемного прибора нет, а автомат все равно самопроизвольно выбивает - вероятно, износился сам автомат (ослабла пружина теплового расцепителя). Замену автомата в щитке должен выполнять электрик.
ВНИМАНИЕ · БЕЗОПАСНОСТЬ
Любые работы внутри щитка и с проводкой под напряжением (замена автомата, ремонт линии, поиск утечки) должен выполнять лицензированный электрик. Эта блок-схема нужна, чтобы понять причину и безопасно сузить поиск, а не для ремонта под напряжением. Не удерживайте рычаг автомата силой и не ставьте «жучки».
Что можно сделать самому
01
Снимите нагрузку. Отключите в щитке линию, которая выбивает, выньте все вилки из ее розеток и выключите свет. Теперь попробуйте поднять рычаг – так вы отделите короткое замыкание от перегруза.
02
Проверьте по очереди. Если без приборов автомат держит, включайте их по одному. Прибор, на котором выбивает каждый раз, – самый вероятный виновник.
03
Разгрузите мощные приборы. Если выбивает только когда вместе работают чайник, бойлер и обогреватель – не включайте их одновременно. Это перегруз, а не поломка.
04
Просушите влажную зону. Если срабатывает ПЗВ после дождя или в ванной – отключите прибор/розетку в этой зоне и дайте просохнуть перед тем, как звать специалиста.
Типичные ошибки
- Удерживать рычаг автомата силой или подпирать его – так вы отключаете защиту и рискуете пожаром.
- Ставить автомат большего номинала, «чтобы не выбивал» – кабель рассчитан на свой ток и может перегреться и загореться.
- Ставить «жучок» или перемычку вместо исправного автомата – это прямая угроза жизни.
- Игнорировать ПЗВ, которое выбивает во влажную погоду – оно сигналит об утечке тока, опасной для человека.
Когда звать специалиста
Если автомат выбивает сразу без нагрузки (короткое замыкание), ПЗВ держит только с отключенными приборами (утечка в проводке), перегруз постоянный даже при нормальном потреблении, или автомат срабатывает сам по себе – нужен лицензированный электрик. Все эти случаи требуют работы в щитке или с проводкой под напряжением: прозвонить линию, найти утечку или замыкание, заменить автомат или развести отдельную линию. Самостоятельно это делать опасно.
ОПАСНО
Если слышен запах горелой изоляции, видны почерневшие или оплавленные контакты в щитке или розетка горячая – немедленно отключите вводной автомат и вызовите электрика. Не включайте линию до устранения неисправности.
СОВЕТ
Раз в год нажимайте кнопку «Тест» на ПЗВ: оно должно мгновенно отключиться. Если не срабатывает – защита не работает, и устройство надо заменить.
Частые вопросы
Можно ли самому заменить автомат в щитке?
Нет. Работы в щитке идут под напряжением и требуют правильного подбора номинала и надежной затяжки контактов. Это работа лицензированного электрика – ошибка может привести к пожару или поражению током.
Почему ПЗВ выбивает, а обычный автомат – нет?
ПЗВ (УЗО) реагирует на утечку тока на землю – то есть защищает человека от удара. Обычный автомат реагирует только на перегруз и короткое замыкание. Если выбивает именно ПЗВ – где-то есть утечка, часто из-за влаги или пробитого прибора.
Почему нельзя поставить автомат помощнее?
Номинал автомата подбирают под сечение кабеля. Больший автомат пропустит ток, на который кабель не рассчитан, – проводка перегреется и может загореться. Линию надо разгрузить или проложить новый кабель большего сечения.
