Как заменить люстру: схема подключения

Замена люстры – это демонтаж старого светильника и монтаж нового на штатное крепление (крюк или планку) с подключением к сети 220 В через клеммник. Заменить люстру самостоятельно реально за 30-40 минут: выключите автомат, убедитесь индикатором, что напряжения нет, определите фазу и ноль, закрепите основание на крюке или планке и соедините провода в клеммнике по цветам. Ниже – полная пошаговая схема с безопасностью, определением фазы, подключением нескольких рожков и нюансами двухклавишного выключателя.

Безопасность: почему мало выключить выключатель?

Потому что выключатель часто разрывает не ту жилу, на которую вы рассчитываете. Если при монтаже проводки фазу и ноль перепутали, то даже при погашенном свете на проводах люстры остается фаза под полными 220 В. Поэтому правильно обесточивать линию именно автоматом в щитке, а затем проверять индикатором каждую жилу отдельно.

Если вы только планируете ремонт и не знаете, в какой последовательности делать электрику и отделку, сначала посмотрите общий гайд С чего начать ремонт – там разложен порядок работ, где разводка проводки и монтаж светильников идут на своем этапе.

Масштаб риска показывает статистика: по данным ГСЧС Украины за 2023 год нарушение правил устройства и эксплуатации электроустановок стало причиной около 27 тысяч пожаров в жилом секторе, и ошибки при самостоятельном монтаже освещения входят в число типичных. По оценке производителей электрофурнитуры (Schneider Electric, технический бюллетень 2022), до 60% вызовов электрика по поводу «мерцания» света связаны не с лампой, а со слабой затяжкой жил в клеммнике светильника.

«Самая опасная привычка домашнего мастера – доверять выключателю. Человек гасит свет, лезет под потолок и хватается за оголенную жилу, на которой висит фаза, потому что когда-то монтажник завел выключатель в разрыв ноля. Я всегда обесточиваю автоматом и проверяю индикатором каждую жилу, прежде чем зачищать провода», – Сергей Ткаченко, лицензированный электрик, 14 лет практики.

Что понадобится: инструмент и материалы

Набор минимальный, большинство вещей есть в каждом доме. Главное – индикаторная отвертка, без нее к жилам не прикасаются.

• Индикаторная отвертка или мультиметр для проверки напряжения и поиска фазы.
• Отвертки (плоская и крестовая), бокорезы, нож или стриппер для снятия изоляции.
• Клеммник (клемма Wago или винтовая колодка) для соединения жил.
• Дюбель с крюком или монтажная планка с крепежом – в зависимости от типа люстры.
• Стремянка устойчивой конструкции, изолента, при необходимости – перфоратор для нового крюка.

На практике замена обычной люстры на готовом креплении занимает 30-40 минут. Если приходится сверлить потолок под новый крюк или планку – добавьте еще 15-20 минут и пылесос, потому что бетонная пыль летит обильно. Из опыта: в бетонный потолок отверстие под дюбель 8 мм перфоратором идет 1-2 минуты, в пустотную плиту – быстрее, но крепление там слабее, и тяжелую люстру лучше вешать на сквозной анкер.

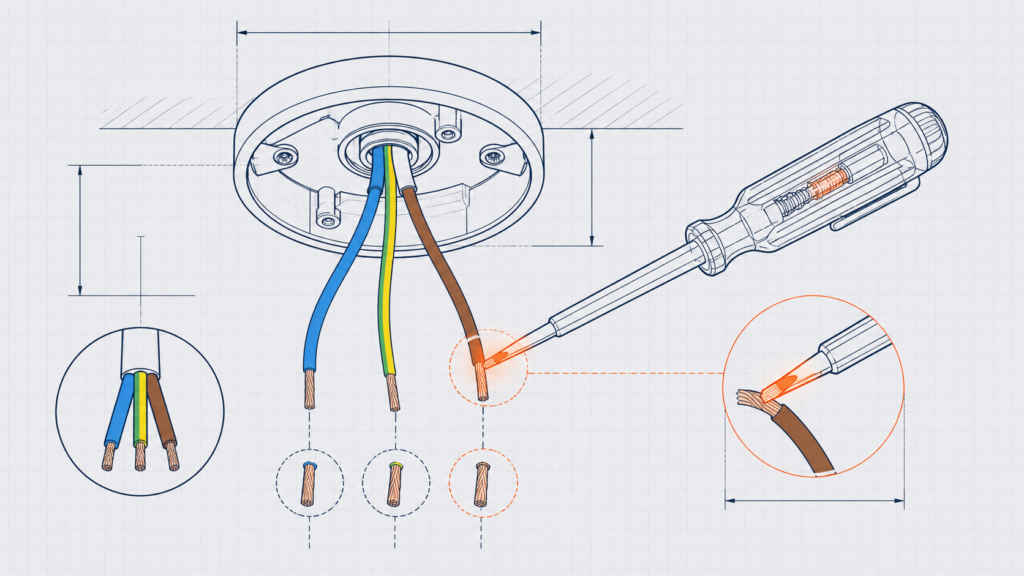

Как определить фазу и ноль индикатором?

Коротко: фазу ищут индикаторной отверткой при включенном автомате – где неонка засветилась, там фаза. Это самый дешевый и быстрый способ не перепутать жилы перед подключением.

Крюк или планка: какое крепление выбрать?

Зависит от веса люстры и типа потолка. Легкие светильники вешают на крюк в плите, тяжелые многорожковые – на монтажную планку, прикрученную дюбелями. Ниже – сравнение двух способов.

На практике большинство современных люстр идут именно с планкой, потому что она держит вес надежнее и не требует заводского крюка. Крюк удобен для классических подвесных светильников, но тяжелую люстру на него вешать не стоит – крепление крюка в пустотной плите ненадежно.

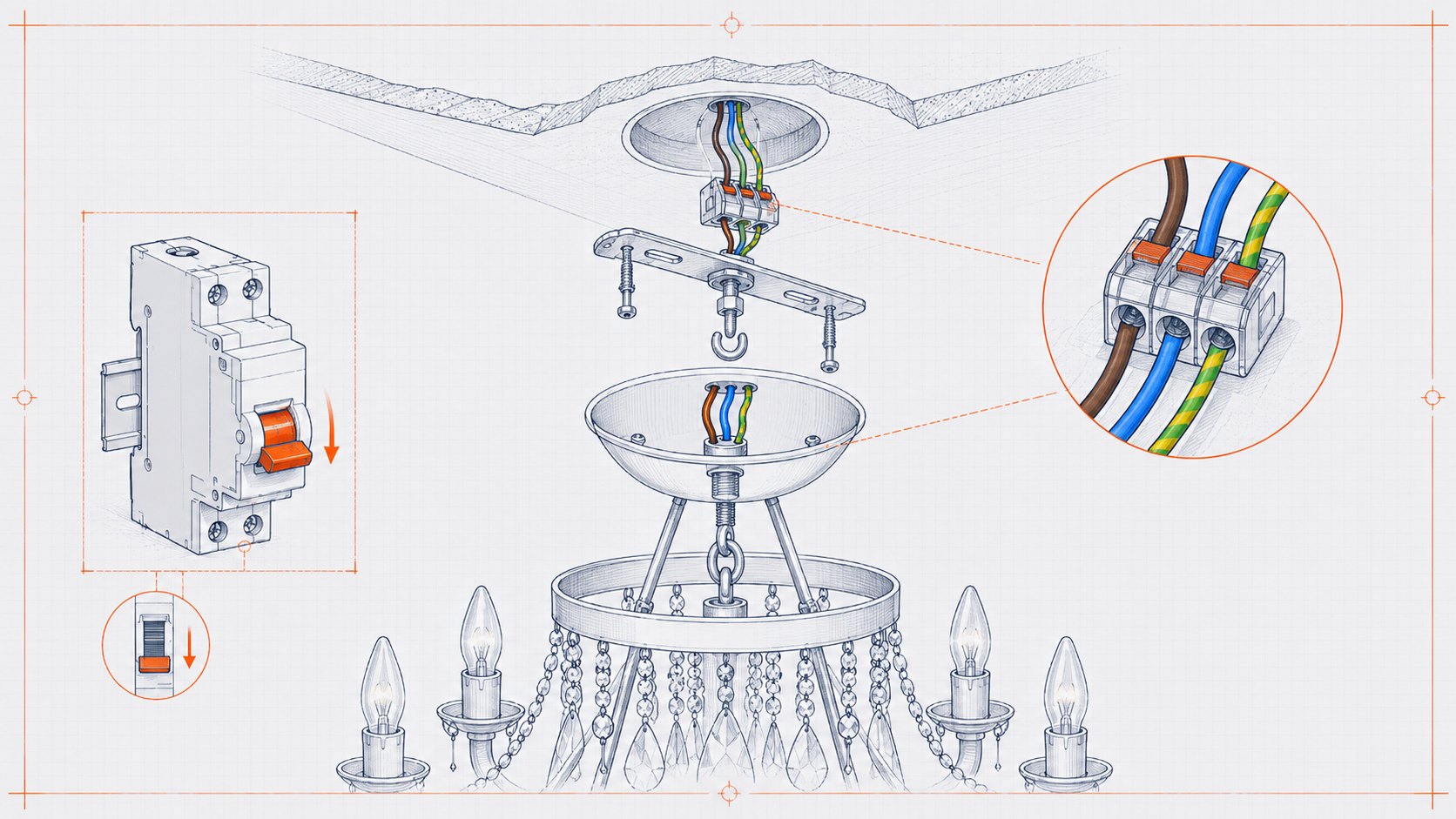

Схема подключения люстры: пошагово

Коротко: фаза от выключателя идет на фазный контакт люстры, ноль от щитка – на нулевой, заземление (если есть) – на корпус. Все соединения делают в клеммнике, а не скруткой. Ниже – полная последовательность.

Из опыта: самая частая задержка не в подключении, а в разборке жил многорожковой люстры – там из потолка свисает до восьми проводов. Не спешите, объедините их в две группы (фаза и ноль) еще до подъема на стремянку, и монтаж пойдет вдвое быстрее.

Подключение нескольких рожков и двухклавишный выключатель

Коротко: двухклавишный выключатель дает две независимые фазы, поэтому рожки люстры делят на две группы – каждая включается своей клавишей. Ноль при этом общий для всех ламп.

Если люстра имеет, скажем, пять рожков, их логично разбить на группы 2+3 или 3+2. Из потолка при двухклавишном выключателе выходит три провода: две коммутируемые фазы (по одной на каждую клавишу) и общий ноль. Первую фазу заводите на первую группу ламп, вторую фазу – на вторую, ноль сводите со всеми нулевыми жилами люстры. Так одна клавиша включает часть ламп (приглушенный свет), вторая – остальные или все вместе.

Подробнее о самом аппарате и его логике – в инструкции Как подключить выключатель. А если вы планируете количество светильников и мощность ламп под площадь комнаты, пригодится Расчет освещения.

Распространенные ошибки при замене люстры

Самая частая и самая опасная – полагаться только на выключенный выключатель вместо автомата. Ниже – чего еще стоит избегать.

• Работа без обесточивания автоматом. Выключатель мог быть заведен в разрыв ноля – тогда фаза на проводах остается всегда.
• Скрутка вместо клеммника. Скрутка медь-алюминий окисляется, греется и может загореться. Соединяйте через клемму Wago или колодку.
• Тяжелая люстра на слабом крюке. Пустотная плита не держит тяжелый светильник на одном крюке – нужна планка или анкер.
• Путаница фазы и ноля на двухклавишном. Если соединить две фазы вместе, часть ламп будет гореть всегда, независимо от клавиш.
• Ноль как заземление. Не соединяйте корпус люстры с нолем – при обрыве ноля корпус окажется под фазой.
