Як укласти теплу підлогу під плитку
Електричну теплу підлогу під плитку укладають так: на чисту основу кладуть теплоізоляцію, розкладають нагрівальний кабель чи мати з розрахованим кроком, ставлять датчик у гофрі й терморегулятор, заміряють опір мультиметром, заливають плитковим клеєм або стяжкою й вмикають лише після повного висихання розчину.

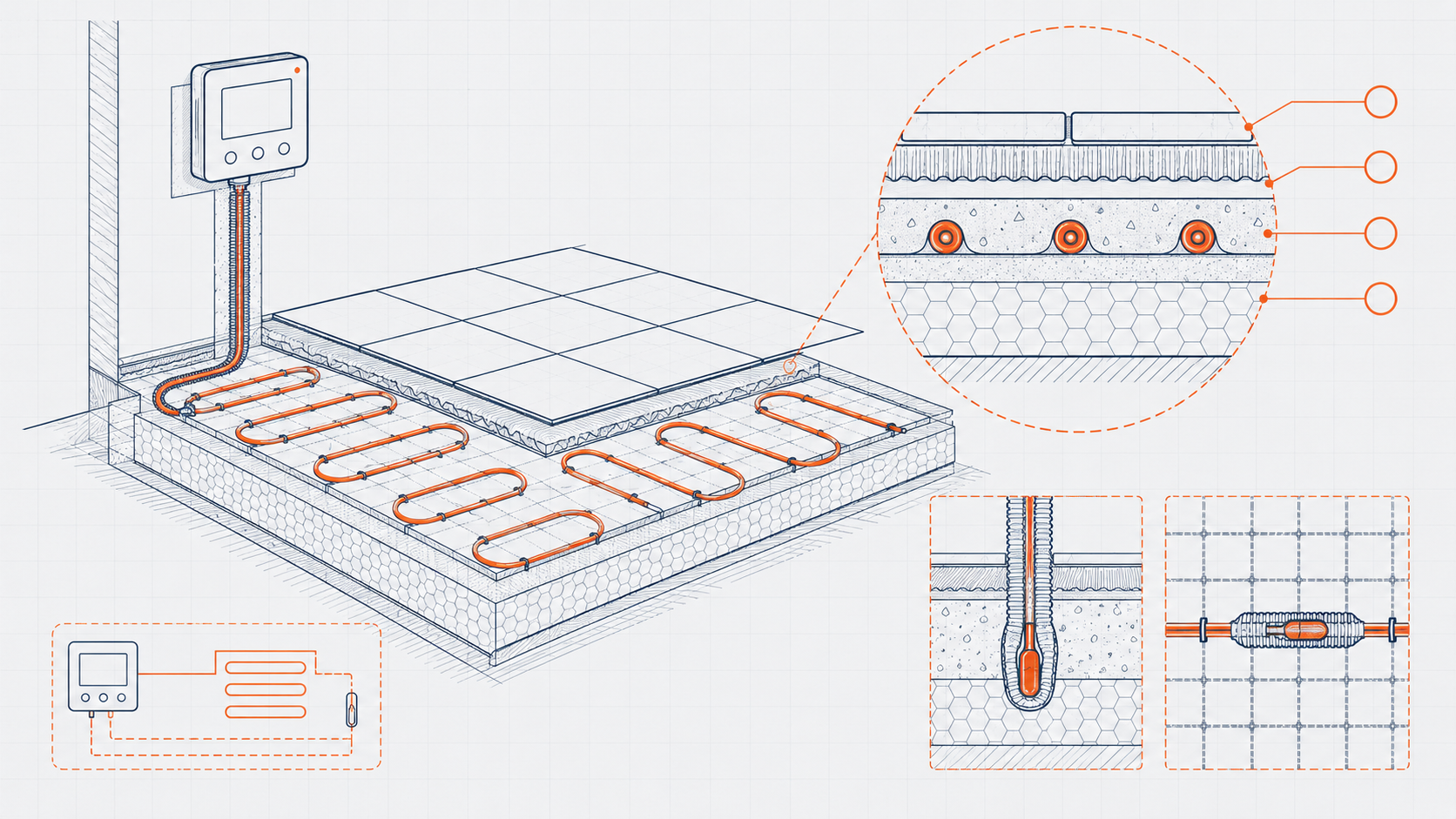

- Терморегулятор на стіні
- Нагрівальний кабель/мат петлями по підлозі

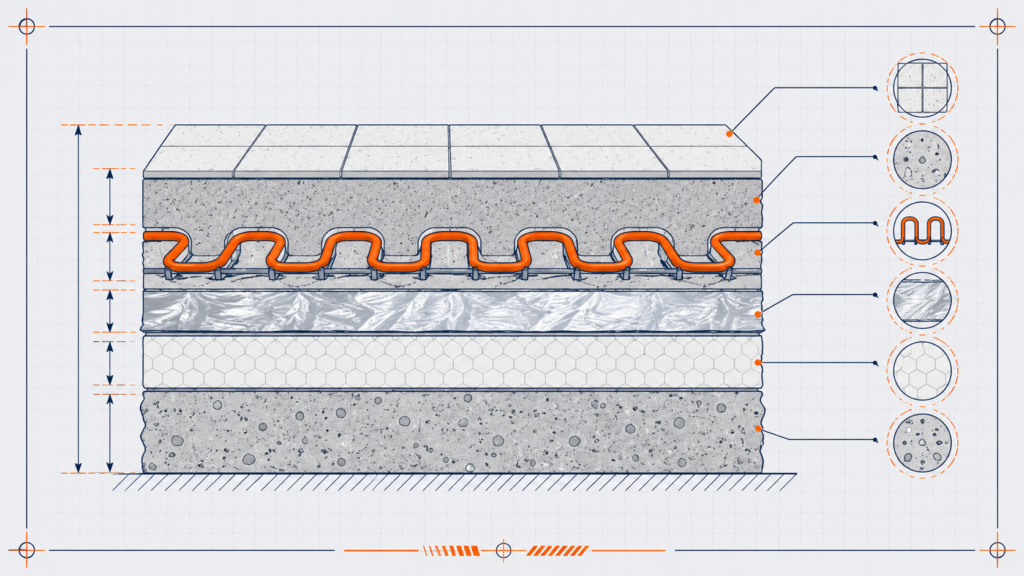

- Пиріг підлоги (виноска) — утеплювач, кабель, стяжка, плитка
- Датчик температури в гофрі між витками
Електрична тепла підлога під плитку укладається в чіткій послідовності: на чисту основу кладуть теплоізоляцію, зверху розкладають нагрівальний кабель або готові мати з розрахованим кроком, монтують терморегулятор і датчик температури в гофрованій трубці, заміряють опір нагрівального елемента, заливають усе плитковим клеєм чи тонкою стяжкою й вмикають систему тільки після повного висихання. Калькулятор нижче порахує потрібну довжину кабелю чи площу матів під ваше приміщення.
🧮 Калькулятор теплої підлоги
● РЕЗУЛЬТАТ ОНОВЛЮЄТЬСЯ МИТТЄВОПлоща обігріву = S × корисна площа%
Потужність = площа обігріву × Вт/м²
Кабель = ⌈ потужність ÷ Вт/м ⌉
Площа обігріву = 17,50 × 0,70 = 12,25 м²
Потужність = 12,25 × 150 = 1838 Вт
Кабель = ⌈ 1838 ÷ 18 ⌉ = 103 м
Потужність обігріву за типом приміщення
| ПРИМІЩЕННЯ | ПОТУЖНІСТЬ | РЕЖИМ | ПІДЛОГА |
|---|---|---|---|
| Кімната, кухня | 120-150 Вт/м² | Комфортний | Фініш |
| Санвузол, ванна | 150-180 Вт/м² | Комфортний | Плитка |
| Балкон, лоджія | 180-200 Вт/м² | Основний | Плитка |
| Основне опалення | 200-220 Вт/м² | Єдиний | У стяжку |
Що таке електрична тепла підлога і де вона потрібна
Електрична тепла підлога – це система обігріву, де під фінішним покриттям укладено нагрівальний кабель (або готові мати з кабелем на сітці), який перетворює електроенергію на тепло й нагріває плитку знизу. Під плитку це майже ідеальне рішення: керамограніт і кахель добре проводять тепло, акумулюють його й рівномірно віддають у приміщення. Найчастіше таку підлогу роблять у ванній, на кухні, у передпокої й на засклених лоджіях, де кахель сам по собі холодний.
Розрізняють два типи: кабель у бухті, який ви розкладаєте самі з потрібним кроком, і готові мати – той самий кабель, уже зафіксований на сітці з фіксованим кроком. За даними виробників нагрівальних систем, оптимальна питома потужність для комфортного підігріву кахлю в житлових кімнатах становить 120-150 Вт на квадратний метр, а для приміщень як основне опалення – 150-200 Вт/м2. Це базовий орієнтир, від якого відштовхуються в розрахунку. Якщо ви тільки плануєте ремонт у санвузлі чи на кухні й не визначились із черговістю робіт, спершу прочитайте матеріал З чого почати ремонт – тепла підлога монтується після чорнових робіт, але до укладання плитки.
Кабель чи нагрівальні мати: що обрати під плитку
Коротка відповідь: для тонкого шару під плитку зазвичай беруть мати, для приміщень зі складною геометрією чи коли потрібен товстіший шар стяжки – кабель у бухті. Різниця в товщині пирога й у тому, скільки ручної роботи з розкладкою.
Нагрівальні мати – це тонкий кабель (3-4 мм), уже наклеєний на склосітку з кроком, розрахованим виробником. Їх просто розкочують по підлозі й саджають прямо в шар плиткового клею завтовшки 8-10 мм – стяжка не потрібна, висота підлоги майже не зростає. Кабель у бухті товщий (6-7 мм), його розкладають вручну зміїстою петлею з власноруч відміряним кроком і заливають у стяжку 30-50 мм або в товстий шар клею. Кабель дешевший за погонний метр і гнучкіший у складних кімнатах, але потребує більше часу й точності.
| Параметр | Нагрівальні мати | Кабель у бухті |
|---|---|---|
| Товщина системи | 3-4 мм (у клей) | 6-7 мм (у стяжку/клей) |
| Підняття рівня підлоги | 8-10 мм (шар клею) | 30-50 мм (стяжка) |
| Складність укладання | Низька – розкотити рулон | Середня – розкладка з кроком |
| Кімнати складної форми | Гірше, мат треба різати | Краще, кабель гнеться вільно |
| Час монтажу на 5 м2 | ~1-1,5 години | ~3-4 години |
| Орієнтовна вартість | Вища за м2 | Нижча за м2 |
На практиці у стандартній ванній на 4-5 м2 я майже завжди раджу мати: висота дверного порогу там критична, а зайвих 4-5 см стяжки ви собі дозволити не можете. У просторій кухні-студії, де підлогу й так вирівнюють стяжкою, вигідніший кабель. Якщо потрібно прикинути бюджет і площу одразу, скористайтесь сторінкою Тепла підлога: калькулятор кабелю.
Як розрахувати довжину кабелю й крок укладання
Спочатку визначають корисну площу обігріву (це не вся кімната, а лише вільна підлога без меблів і сантехніки), множать її на питому потужність, ділять на потужність вибраного кабелю – так дістають довжину. Калькулятор нижче робить це автоматично, але корисно розуміти логіку.
Нагрівальний кабель не можна вкорочувати – його довжина фіксована, тож систему підбирають під площу, а не навпаки. Якщо метраж кабелю більший, ніж вміщає кімната при мінімальному кроці, беруть менш потужний комплект. З досвіду на 18 м2 кухні з корисною площею близько 11 м2 іде комплект приблизно на 1500-1600 Вт, і його розкладають з кроком 8-10 см. Мінімальний крок зазвичай 6 см, менше – кабель торкатиметься сам себе й перегріється.
Підготовка основи й укладання теплоізоляції
Основа має бути рівною, чистою й сухою, а під нагрівальним елементом обов’язково лежить теплоізоляція – інакше до половини тепла піде вниз, у плиту перекриття, а не в кімнату.
Спершу основу очищають від пилу й сміття, виправляють великі перепади й тріщини, ґрунтують для знепилення. Потім укладають теплоізоляцію: під мати в шар клею це тонкий фольгований спінений матеріал або спеціальні теплоізоляційні плити 5-10 мм; під кабель у стяжку – щільніший екструдований пінополістирол 20-30 мм. Шар з відбивною фольгою спрямовує тепло вгору. За нормами ДБН В.2.6-31:2021 щодо теплоізоляції підлог по плиті перекриття над неопалюваним приміщенням такий шар не просто бажаний, а необхідний, щоб система працювала економно. Без ізоляції рахунок за електрику зростає відчутно при тому самому комфорті.
Покрокова укладка кабелю, датчика й терморегулятора

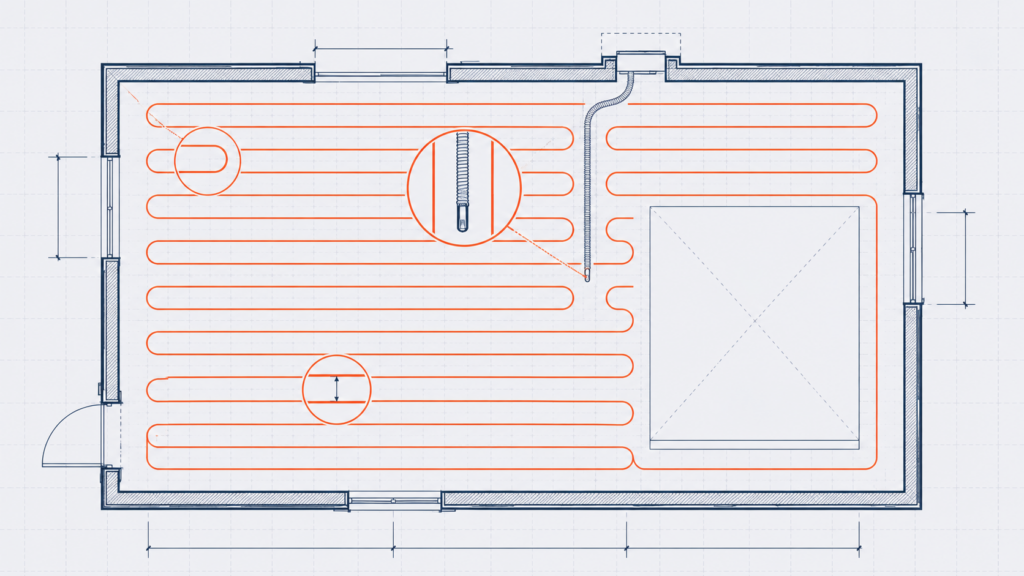

Кабель розкладають зміїстою петлею з розрахованим кроком, фіксують монтажною стрічкою, а датчик температури заводять у гофровану трубку між витками кабелю. Це серце монтажу, і помилки тут найдорожчі.
Гофра з датчиком – окрема історія. Її кладуть так, щоб датчик можна було витягнути й замінити, не розбиваючи підлогу: трубка має плавний вигин без зломів, інакше провід усередині застрягне. На практиці саме поломка незнімного датчика – найчастіша причина, через яку доводиться демонтувати плитку. Принцип розкладки й кольори проводів живлення тут такі самі, як в інших електроточках, тож поруч корисно тримати інструкцію Як замінити розетку.
«Найдорожча помилка новачка – залити підлогу, не перевіривши опір кабелю мультиметром. Якщо при укладанні десь пошкодили ізоляцію, ви дізнаєтесь про це аж коли плитка вже лежить, а підлога не гріє. Я заміряю опір тричі: на бухті до укладання, після розкладки й перед самою заливкою. Збіг із паспортом у межах 5-10 відсотків – можна заливати.» – Сергій Ткаченко, ліцензований електрик, 14 років практики.
Як перевірити опір кабелю до і після заливки
Перед заливкою обов’язково заміряйте електричний опір нагрівального кабелю мультиметром і звірте з паспортним значенням – відхилення понад 10 відсотків означає пошкодження, і кабель треба перевіряти, а не заливати.
У паспорті кожного комплекту вказано номінальний опір у Омах. Виставте мультиметр у режим вимірювання опору, торкніться щупами двох жил холодного кінця кабелю й порівняйте показ із паспортом. За нормами виробників допустиме відхилення становить плюс-мінус 5-10 відсотків – це врахування температури й похибки приладу. Якщо опір нескінченний (обрив) або близький до нуля (коротке замикання) – кабель пошкоджено при укладанні, заливати його не можна. Заміряти варто й опір ізоляції між жилою та екраном – він має бути дуже високим, у мегаомах.
Заливка в плитковий клей чи стяжку й перше ввімкнення
Кабель або мати заливають плитковим клеєм (мати) чи цементною стяжкою (товстий кабель) так, щоб нагрівальний елемент був повністю вкритий без повітряних порожнин, а вмикати систему можна лише після повного висихання розчину.
Для матів плитку часто кладуть прямо в той самий шар клею, що накриває кабель, – економиться час і висота. Клей наносять зубчастим шпателем, ретельно проганяючи його під витками, щоб не лишилось бульбашок повітря: порожнина навколо кабелю – це локальний перегрів і майбутній обрив. Для товстого кабелю спершу роблять стяжку 30-50 мм, чекають її дозрівання, а потім окремо кладуть плитку.
На практиці тонкий шар плиткового клею 8-10 мм над матами сохне до повного набору міцності близько 7 днів при кімнатній температурі – перші 2-3 мм поверхні схоплюються за 4 години, але це не означає, що всередині сухо. Перше ввімкнення роблять плавно: виставляють на терморегуляторі мінімум, через добу піднімають на кілька градусів, і так протягом 2-3 днів виводять на робочу температуру. Різкий старт на максимум – стрес для свіжого розчину. Якщо ви тільки переходите до плитки, послідовність робіт описана в інструкції Як покласти плитку на підлогу.
Типові помилки при укладанні теплої підлоги
Більшість відмов теплої підлоги виникають не від поганого кабелю, а від порушення послідовності й поспіху. Ось що псує систему найчастіше.
- Кладуть кабель під ванну, унітаз чи меблі – локальний перегрів і обрив за кілька місяців.
- Не перевіряють опір мультиметром до заливки – пошкодження виявляється вже під плиткою.
- Монтують датчик без гофри – замінити його потім можна лише розбивши підлогу.
- Лишають повітряні порожнини в клеї навколо кабелю – точки перегріву.
- Вмикають підлогу до повного висихання розчину – тріщини й пошкодження кабелю.
- Економлять на теплоізоляції – тепло йде в перекриття, рахунки за світло ростуть.
- Підключають живлення без ПЗВ на 30 мА – порушення норм електробезпеки.
