Как установить защитные роллеты на окна
Защитные роллеты устанавливают так: снимают замер проема, собирают короб с направляющими, крепят по уровню без перекоса, заводят полотно из ламелей, монтируют ручной или электропривод и ограничители хода, а напоследок настраивают концевики и смазывают направляющие.

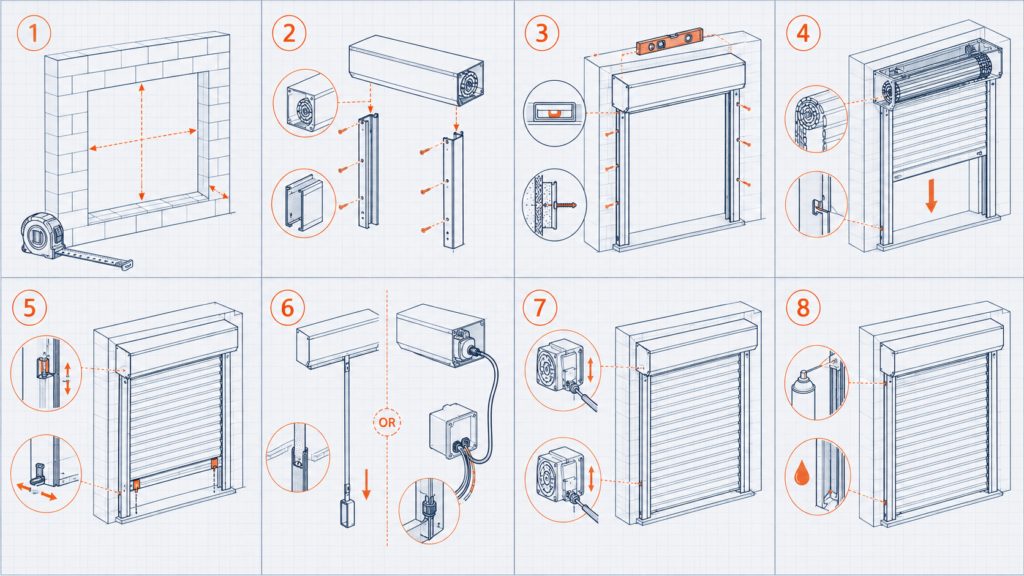

Защитные роллеты устанавливают так: снимают точный замер проема, выбирают тип короба (накладной снаружи или встроенный в нишу), собирают короб с боковыми направляющими, крепят весь узел по уровню без перекоса, заводят полотно из ламелей в направляющие, монтируют вал с ограничителями хода, подключают ручной привод (лента или карданный редуктор) или электропривод с выводом на 220В, и напоследок настраивают концевики и смазывают направляющие. Ниже – полная пошаговая схема с таблицей сравнения вариантов.
Если вы только планируете замену окон и дверей и думаете, с чего начать весь ремонт, сначала составьте общий порядок работ: роллеты монтируются уже на готовый проем с установленным окном, ближе к финишным работам. Последовательность этапов расписана в материале С чего начать ремонт.

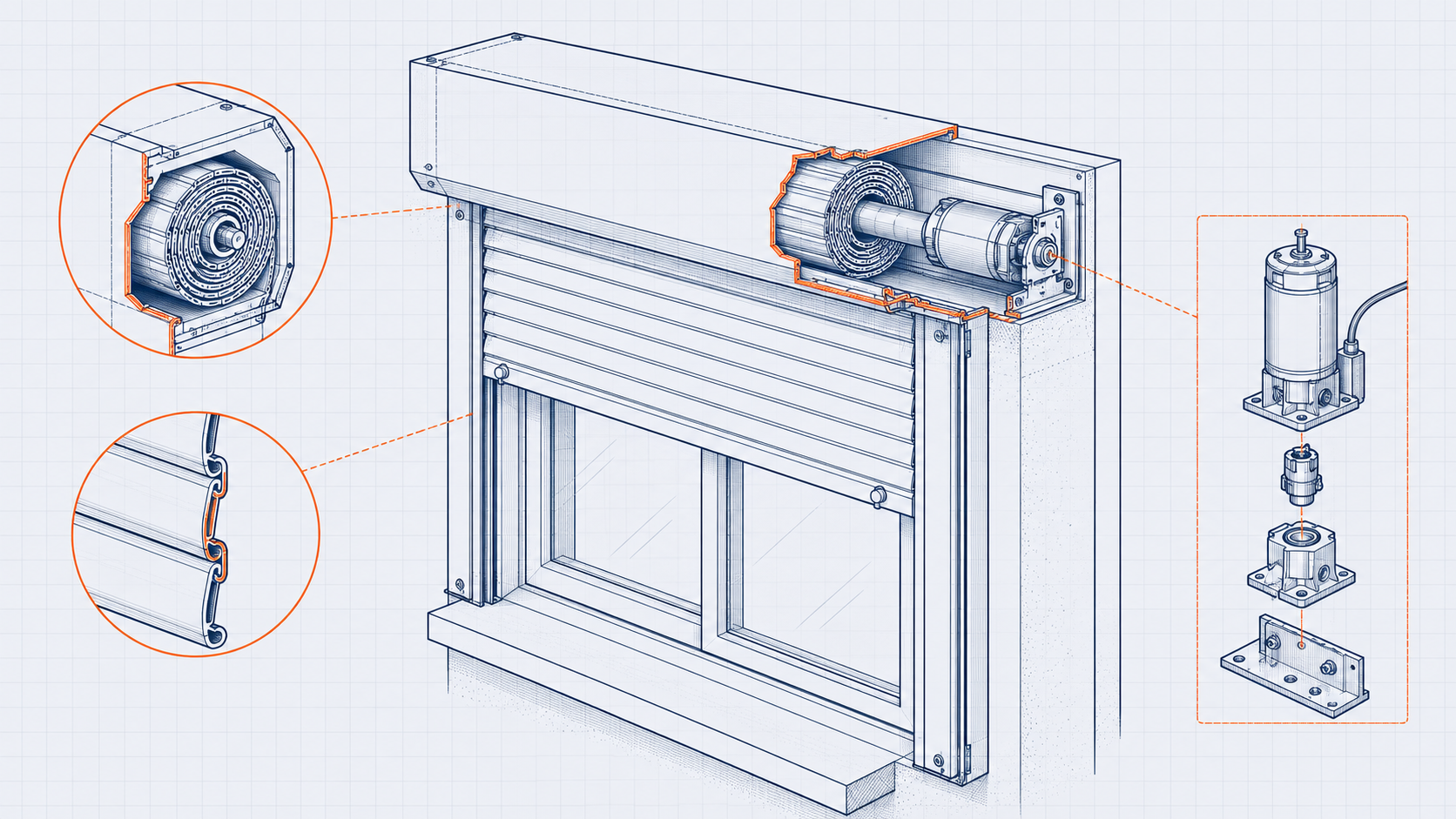

Защитные роллеты – это конструкция из короба, боковых направляющих и подвижного полотна из металлических ламелей, которая защищает окно или дверь от взлома, затемняет помещение и дополнительно снижает теплопотери и шум снаружи. Ниже разберем весь цикл монтажа шаг за шагом – от замера до настройки электропривода.
Зачем нужны защитные роллеты
Защитные роллеты выполняют сразу четыре функции: защиту от взлома, затемнение помещения, а также тепло- и шумоизоляцию. Металлическое полотно из ламелей в закрытом положении существенно усложняет доступ к окну снаружи и выдерживает попытку выбить или поддеть створку монтировкой за считаные секунды, тогда как обычное окно без защиты взламывается практически мгновенно.
По данным производителей защитных систем, воздушная прослойка между полотном роллеты и стеклопакетом добавляет примерно 0,15-0,2 м2К/Вт к общему термическому сопротивлению окна, а это заметно снижает теплопотери ночью и в мороз. Отдельно роллеты глушат уличный шум – по нормам звукоизоляции для алюминиевых ламельных систем заявленное дополнительное снижение уровня шума достигает 5-8 дБ по сравнению с открытым окном без штор. На практике в спальне с окном на оживленную улицу закрытые роллеты ощутимо приглушают гул машин уже за первый вечер использования.
Накладной короб или встроенный, ручной привод или электро

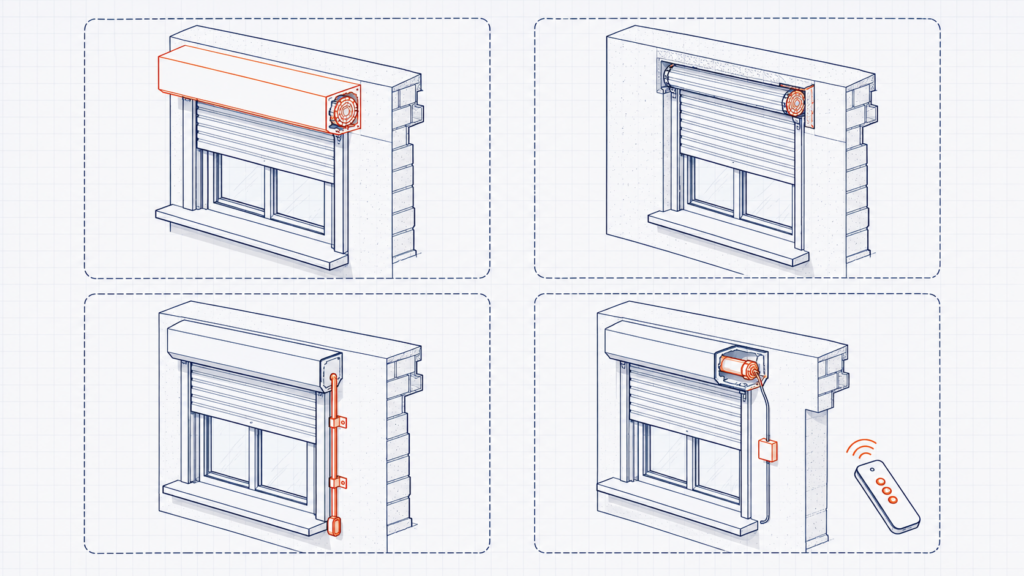

Перед заказом стоит определиться с двумя парами вариантов: тип короба (накладной снаружи или встроенный в проем) и тип привода (ручной лента/кардан или электропривод с пультом). Накладной короб монтируют поверх фасада над окном уже после установки самого окна – это проще и дешевле, подходит для реконструкции старого дома. Встроенный короб закладывают в нишу проема еще на этапе строительства или капитального утепления фасада – выглядит опрятнее, но требует планирования заранее.
Ручной привод (лента или кардан-редуктор) дешевле и не зависит от электричества, но требует физического усилия каждый день, особенно на широких проемах. Электропривод с пультом или выключателем удобнее и позволяет автоматизацию (таймер, подключение к умному дому), но требует подведения 220В и монтажа мотора, а это уже работа для электрика. Сравнение – в таблице ниже.
| Параметр | Накладной короб | Встроенный короб |
|---|---|---|
| Когда монтируется | После установки окна, в любое время | На этапе строительства или утепления фасада |
| Эстетика | Заметный выступ над окном | Скрыт в нише, опрятный фасад |
| Стоимость монтажа | Ниже, более простой доступ | Выше, требует планирования |
| Ремонтопригодность | Легкий доступ для обслуживания | Более сложный доступ, ревизионная панель |
| Параметр | Ручной привод (лента/кардан) | Электропривод с пультом |
|---|---|---|
| Зависимость от электричества | Нет, работает всегда | Требует 220В и проводки |
| Усилие каждый день | Физическое усилие, особенно на широких полотнах | Одна кнопка, автоматизация и таймер |
| Монтаж | Проще, без электрика | Требует квалифицированного электрика |
| Стоимость | Дешевле | Дороже, окупается удобством |
Как снять замер проема
Замер снимают по ширине и высоте проема в трех точках каждого измерения, беря наименьшее значение – это страхует от перекоса старого дома. Замерьте ширину сверху, посередине и снизу проема, так же высоту слева, посередине и справа; если разница между точками превышает 5-7 мм, короб и направляющие изготавливают под наименьший размер с допуском на монтажную пену.
Отдельно фиксируют глубину откоса под короб (для накладного варианта) или размер ниши (для встроенного), а также проверяют, есть ли препятствия – наружный подоконник, водоотлив, кондиционер, которые могут мешать ходу направляющих. Из опыта на стандартном окне 1,3х1,4 м замер вместе с фотофиксацией и проверкой откосов занимает 15-20 минут, и лучше один раз тщательно измерить, чем потом подгонять короб на месте.
Как собрать короб с направляющими?
Короб собирают на земле или верстаке до подъема на фасад: соединяют торцевые заглушки, вал с подшипниковыми узлами и вставляют в пазы боковые направляющие по всей высоте проема. Короб – это верхняя часть конструкции, куда при открытии наматывается полотно на вал; направляющие – это вертикальные профили-желоба, в которых ламели ходят вверх-вниз без перекоса.
Сначала проверяют комплектность: короб, две направляющие соответствующей длины, вал, торцевые заглушки с подшипниками, кронштейны крепления. Направляющие заводят в пазы короба до фиксации, проверяя, что они стоят под прямым углом к коробу – для этого используют угольник или проверяют диагонали будущего прямоугольника рулеткой: разница диагоналей не должна превышать 3-5 мм.
“Девять из десяти заклинивших роллет – это перекос направляющих, собранный еще на этапе монтажа короба. Люди спешат поднять конструкцию на фасад, а сверять диагонали на земле ленятся. Потратьте лишние пять минут на рулетку внизу – и полотно потом не будет клинить годами.” – Олег Кравченко, мастер-отделочник, 12 лет практики.
Как закрепить короб по уровню без перекоса?
Короб с направляющими поднимают на фасад и выставляют по строительному или лазерному уровню в двух плоскостях – горизонталь короба и вертикаль обеих направляющих, только потом сверлят крепежные отверстия. Перекос даже на 2-3 мм по вертикали направляющей на высоте 1,5 м дает ощутимое трение полотна, а на 5 мм и более – гарантированное заклинивание ламелей при движении.
Крепят конструкцию анкерами или саморезами по бетону/кирпичу через предварительно просверленные в стене отверстия с шагом примерно 40-50 см, начиная от углов короба. Временно фиксируют клиньями или распорками, сверяют уровень по всем плоскостям еще раз и только тогда затягивают крепеж окончательно. Из опыта на стандартный проем идет 6-8 точек крепления короба и по 4-5 точек на каждую направляющую.
Как навесить полотно и установить ограничители хода?
Полотно из ламелей заводят в направляющие снизу вверх, соединяют с валом и фиксируют нижнюю планку, а затем устанавливают ограничители верхнего и нижнего положения. Полотно – это набор соединенных между собой алюминиевых или ПВХ ламелей, которые в сумме образуют сплошную подвижную стенку; нижняя планка (с уплотнителем или без) завершает полотно снизу и прижимается к подоконнику или порогу в закрытом положении.
Ламели заводят в направляющие по одной, соединяя крючками или шарнирами до нужной длины полотна, после чего верхнюю ламель крепят к валу специальным креплением или лентой-навеской. Ограничители хода – это физические или электронные стопоры, которые не дают валу перемотать полотно полностью вверх (чтобы не сорвать крепление) или опустить ниже подоконника (чтобы не заклинить нижнюю планку). Без правильно выставленных ограничителей полотно со временем срывается с навески или деформирует нижнюю планку.
Как смонтировать привод: лента, кардан или электро?
Ручной привод монтируют протягиванием ленты или установкой кардан-редуктора со стороны короба, а электропривод – установкой мотора внутрь вала с выводом кабеля на розетку или выключатель 220В. Ленточный механизм самый простой: ленту заводят через прорезной блок в короб и наматывают на специальный барабан вала, после чего регулируют натяжение так, чтобы полотно поднималось без рывков.
Кардан-редуктор устанавливают на боковой стене под коробом, соединяют гибким валом с механизмом намотки в коробе и проверяют, что ручка вращается плавно без заеданий. Электропривод – это мотор-редуктор, встроенный в трубчатый вал; его подключают к отдельной линии 220В через двухполюсный выключатель “вверх-вниз” или пульт дистанционного управления. Вывод кабеля на 220В, подключение к распределительному щиту и монтаж мотора – это работа, которую выполняет только квалифицированный электрик, потому что неправильное подключение опасно для жизни и может вывести из строя привод.
Как настроить концевики и смазать направляющие?
Концевики электропривода настраивают отдельными винтами или через пульт программирования так, чтобы мотор автоматически останавливался в крайних верхнем и нижнем положениях без участия человека. Концевик – это датчик в моторе, который фиксирует количество оборотов и отключает двигатель на заданной границе; без правильной настройки двигатель продолжает тянуть полотно даже после того, как оно уже остановилось направляющими, что перегружает мотор и изнашивает механизм.
После монтажа и первых тестовых циклов все подвижные части – направляющие, вал, шарниры ламелей – обрабатывают силиконовой смазкой или специальной смазкой для роллетных систем. По нормам производителей плановую смазку направляющих рекомендуют проводить раз в 6-12 месяцев в зависимости от интенсивности использования – это снижает трение и продлевает срок службы уплотнителей и механизма. Из опыта на одну систему уходит буквально несколько капель смазки в каждую направляющую, зато разница в плавности хода ощутима сразу после первого же цикла подъема-опускания.
Типичные ошибки при монтаже
Коротко: почти все проблемы с роллетами сводятся к перекосу направляющих, отсутствию ограничителей хода и самостоятельному подключению электрики. Вот чего стоит избегать.
- Не сверить диагонали короба с направляющими на земле перед подъемом – перекос потом клинит полотно на каждом цикле.
- Крепить короб “на глаз” без контроля уровнем в двух плоскостях – даже 3-5 мм перекоса дают ощутимое трение.
- Пропустить ограничители хода или выставить их неправильно – полотно срывает крепление с вала или деформирует нижнюю планку.
- Самостоятельно подключать электропривод к 220В без электрика – риск поражения током и выхода мотора из строя.
- Не настроить концевики электропривода – мотор перегружается и изнашивается, продолжая тянуть остановленное полотно.
- Забыть о плановой смазке направляющих – трение растет, уплотнители быстрее изнашиваются, появляется характерный скрип.
